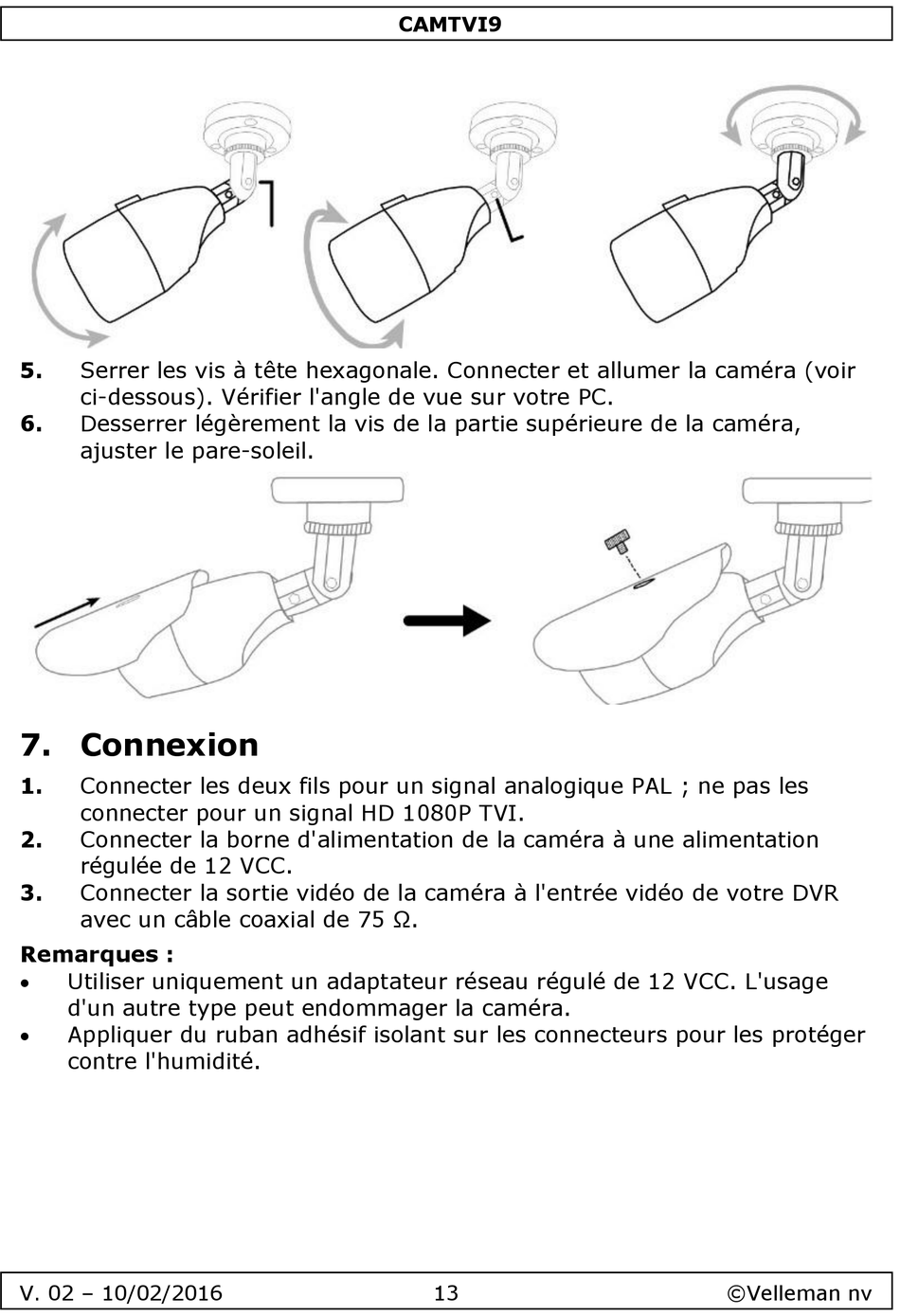

Velleman CAMTVI9 Bedienungsanleitung Seite 13

5. Serrer les vis à tête hexagonale. Connecter et allumer la caméra (voir
ci-dessous). Vérifier l'angle de vue sur votre PC.
6. Desserrer légèrement la vis de la partie supérieure de la caméra,
ajuster le pare-soleil.
7. Connexion
1. Connecter les deux fils pour un signal analogique PAL ; ne pas les
connecter pour un signal HD 1080P TVI.
2. Connecter la borne d'alimentation de la caméra à une alimentation
régulée de 12 VCC.
3. Connecter la sortie vidéo de la caméra à l'entrée vidéo de votre DVR
avec un câble coaxial de 75 Ω.
Remarques :
 Utiliser uniquement un adaptateur réseau régulé de 12 VCC. L'usage
d'un autre type peut endommager la caméra.
 Appliquer du ruban adhésif isolant sur les connecteurs pour les protéger
contre l'humidité.
V. 02 – 10/02/2016
CAMTVI9
13 ©Velleman nv
