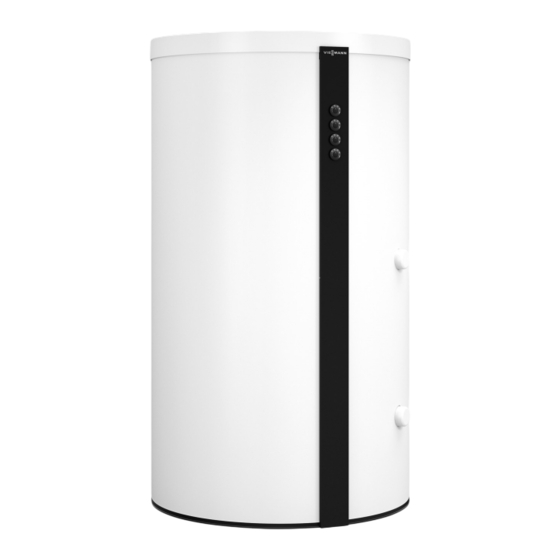

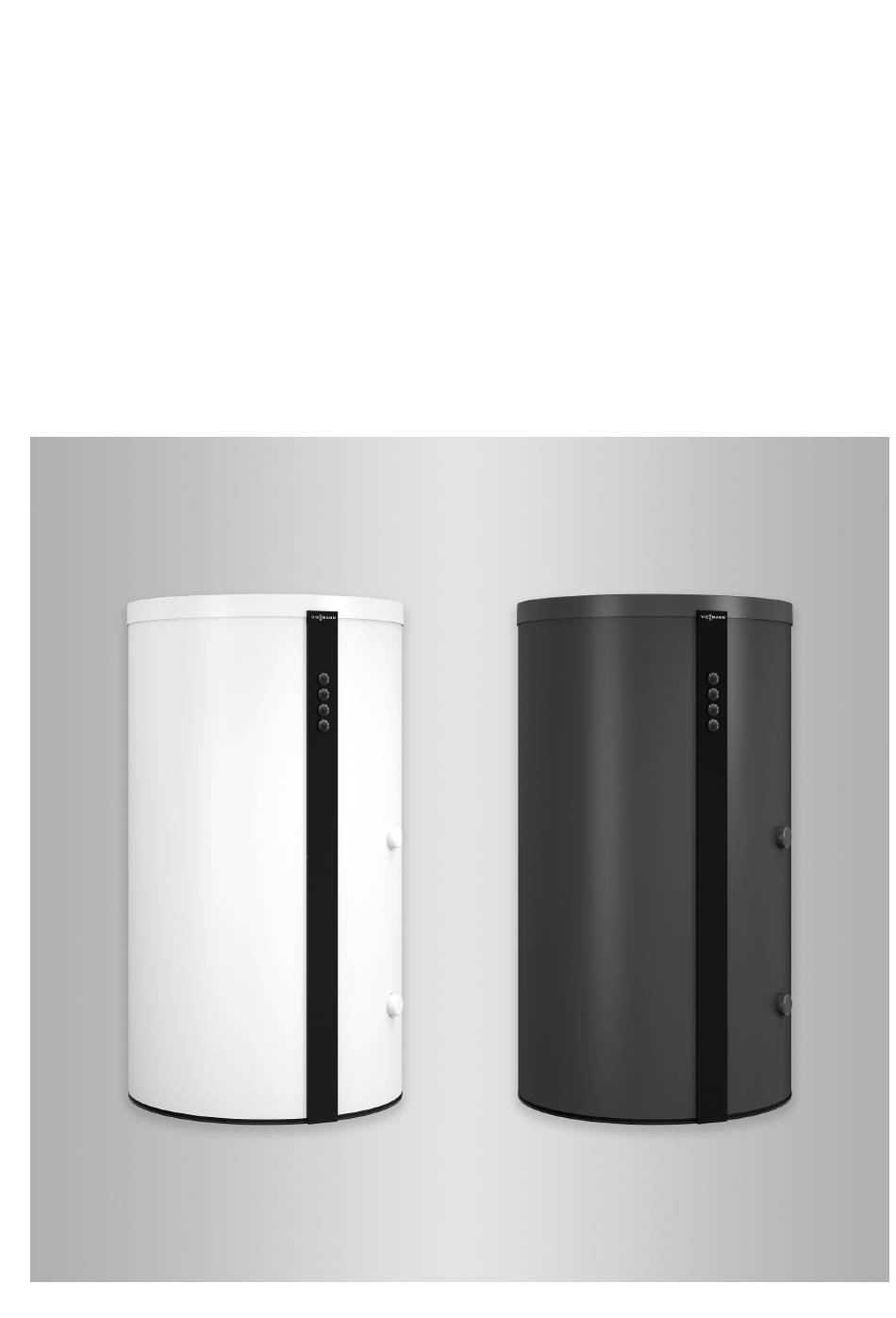

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 320-M Typ SVHA Heizwasser-Pufferspeicher mit Trinkwassererwärmung VITOCELL 320-M Bitte aufbewahren! 6179235 DE 2/2022...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................2. Montagevorbereitungen Anschlüsse .................... Aufstellung ..................... 10 Speicher mit Elektro-Heizeinsatz aufstellen ........10 ■ 3. Montageablauf Aufstellen und ausrichten ..............11 Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen .................... -
Seite 6: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Heizwasser 721 l 881 l Trinkwasser 29 l 29 l Inspektion und Wartung Gemäß DIN 1988 sind Besichtigung und (falls erfor- derlich) Reinigung spätestens 2 Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. -
Seite 8: Ersatzteillisten
Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 9: Montagevorbereitungen
Montagevorbereitungen Anschlüsse Befestigung Thermometerfühler (unter der Wärme- dämmung) Thermometer, 2 Stück im Lieferumfang, bis zu 4 Stück können montiert werden. Muffe für Elektro-Heizeinsatz Muffe für Elektro-Heizeinsatz Abb. 1 Vorderseite... -
Seite 10: Aufstellung
Montagevorbereitungen Anschlüsse (Fortsetzung) Heizwasservorlauf 1 vom Wärmeerzeuger/Entlüf- tung Warmwasser/Zirkulation Heizwasservorlauf 2 Klemmsystem für Speichertemperatursensor 1 und Thermometerfühler (hinter der Wärmedämmung) Befestigung Thermometerfühler (hinter der Wär- medämmung) Heizwasservorlauf 3 (Heizungsunterstützung)/ Heizwasserrücklauf 1 Klemmsystem für Speichertemperatursensor 2 (hinter der Wärmedämmung) Klemmsystem für Speichertemperatursensor 3 und Thermometerfühler (hinter der Wärmedämmung) Heizwasserrücklauf 2 (Heizungsunterstützung) Klemmsystem für Thermometerfühler und Spei-... -
Seite 11: Montageablauf
Montageablauf Aufstellen und ausrichten Achtung Die Wärmedämm-Matte unten darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. Abb. 4 Beutel mit Typenschild 3. Nicht verwendete Muffe mit Stopfen R 1 ver- ½ schließen. ≤35 Abb. 5 Zum Ausrichten des Speicher-Wassererwärmers nur 1 oder 2 der Stellfüße verstellen. -
Seite 12: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen
Montageablauf Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Abb. 6 1. Thermometerfühler durch die Abdeckleiste führen 5. Klemmsystem auf die Gewindebolzen stecken und und Thermometer einstecken. ausrichten. 2. Oberen Thermometerfühler durch die Aufhängöse 6. Muttern festziehen. führen, bis zum Anschlag in den Klemmbügel ste- cken und Flügelmutter anziehen. - Seite 13 Montageablauf Wärmedämm-Mantel anbauen (Fortsetzung) Hinweis ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. ■ Vliesreste dürfen nicht durch die Speicheran- schlüsse in den Heizwasser-Pufferspeicher geraten. Abb. 7 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben.
-
Seite 14: Abdeckleisten Anbauen
Montageablauf Abdeckleisten anbauen 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. 2. Vordere Abdeckleiste anbauen. 3. Hintere Abdeckleiste an Wärmedämmung anbauen. 4. Typenschild aufkleben. Abb. 8 Typenschild Deckel anbauen (Wärmedämmung standard) Hinweis Nach Anbau des Deckels die Abdeckleiste mit Abdeck- kappe nach oben bis an den Deckel schieben. -
Seite 15: Deckel Anbauen (Wärmedämmung Hocheffizient)
Montageablauf Deckel anbauen (Wärmedämmung hocheffizient) Hinweis Die weiche Seite der Wärmedämmung muss auf dem Speicherkörper aufliegen. Abb. 10 Abdeckkappe mit Schriftzug Einbau Trinkwasserzirkulation (Zubehör) 1. T-Stück mit Flachdichtung am Warmwasser- Anschluss anschließen. 2. Dichtung auf Wellschlauch aufschieben. 3. Wellschlauch durch T-Stück komplett in den Warm- wasser-Anschluss einschieben. -
Seite 16: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Zirkulationsleitung mit Zirkulationspumpe, Rück- ■ Zulässige Temperatur 95 °C schlagklappe und Zeitschaltuhr ausrüsten. Zulässiger Betriebsdruck 10 bar (1,0 MPa) ■ Zirkulationspumpe an der Regelung oder separater Prüfdruck 16 bar (1,6 MPa) Zeitschaltuhr anschließen. Abb. 12 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss... -
Seite 17: Heizwasserseitig Anschließen
Montageablauf Heizwasserseitig anschließen Alle Rohrleitungen mit lösbaren Verbindungen ■ Zulässige Heizwassertemperatur 110 °C anschließen. Zulässiger Betriebsdruck 3 bar ■ Nicht benötigte Anschlüsse mit Kappen oder Stopfen (0,3 MPa) verschließen. Prüfdruck 4,8 bar ■ Temperaturregler und Sicherheitstemperaturbegren- (0,48 MPa) zer so einstellen, dass die Trinkwassertemperatur im Speicher-Wassererwärmer 95 °C nicht überschreitet. -
Seite 18: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher füllen........................19 • • 2. Anlage außer Betrieb nehmen • • 3. Speicher innen reinigen....................... 19 •... -
Seite 19: Speicher Füllen
Erstinbetriebnahme, Inspektion, Wartung Speicher füllen 1. Speicher trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Den Speicher zuerst trink- und dann heizwasser- 3. Sicherheitsventile nach den Angaben des Herstel- seitig füllen. Falls der Speicher trinkwasserseitig lers auf Funktion prüfen. -
Seite 20: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Speicher innen reinigen (Fortsetzung) 5. Edelstahl-Heizwendel nach der Reinigung gründ- lich spülen um Reinigungsmittelrückstände zu ent- fernen. 6. Speicher wieder an das Rohrleitungssystem anschließen. 7. Edelstahl-Heizwendel trinkwasserseitig füllen und über das Rohrleitungssystem entlüften. Wasserseitige Anschlüsse auf Dichtheit prüfen Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat den Betreiber der Anlage in die Bedienung einzuweisen. -
Seite 21: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 22: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt Wärmedämmung Standard Hocheffizient Standard Hocheffizient Bereitschaftswärmeaufwand kWh/24 h 2,53 2,25 2,95 2,41 bei 45 K Temperaturdiffe- renz Abmessungen Länge ( Mit Wärmedämmung 1064 1064 ■ Ohne Wärmedämmung ■ Breite 1119 1119 Höhe Mit Wärmedämmung 1900 1970 2200 2275 ■... -
Seite 23: Technische Daten Elektro-Heizeinsatz
Produktkennwerte Technische Daten Elektro-Heizeinsatz Elektro-Heizeinsatz 6 kW Nennleistung bei Normalbetrieb Nennspannung 3/N/PE 400 V/50 Hz Nennstrom Einbau in Typ SVHA, 750 l Aufheizzeit von 10 auf 60 10,1 ° Mit Elektro-Heizeinsatz aufheizbarer Inhalt Aufheizzeit von 10 auf 60 18,2 ° Mit Elektro-Heizeinsatz aufheizbarer Inhalt Einbau in Typ SVHA, 910 l Aufheizzeit von 10 auf 60... -
Seite 24: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 25: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. -
Seite 26: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anschließen Produktinformation............7 – heizwasserseitig............17 – trinkwasserseitig............15 Anschlüsse..............9 Speicher aufstellen.............10 Speichertemperatursensor.........12 Bestimmungsgemäße Verwendung......7 Technische Daten............22 Thermometerfühler.............12 Elektro-Heizeinsatz..........10, 23 Trinkwasserseitig anschließen........15 Heizwasserseitig anschließen........17... - Seite 28 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
