Anschlüsse Für Tig (Gtaw) Schweißen; Negativer Stromanschluss - Prime Tech POWER MTS175S Betriebsanleitung

Schließen Sie den Gaszufuhrschlauch an und stellen Sie sicher, dass der Anschluss dicht ist.

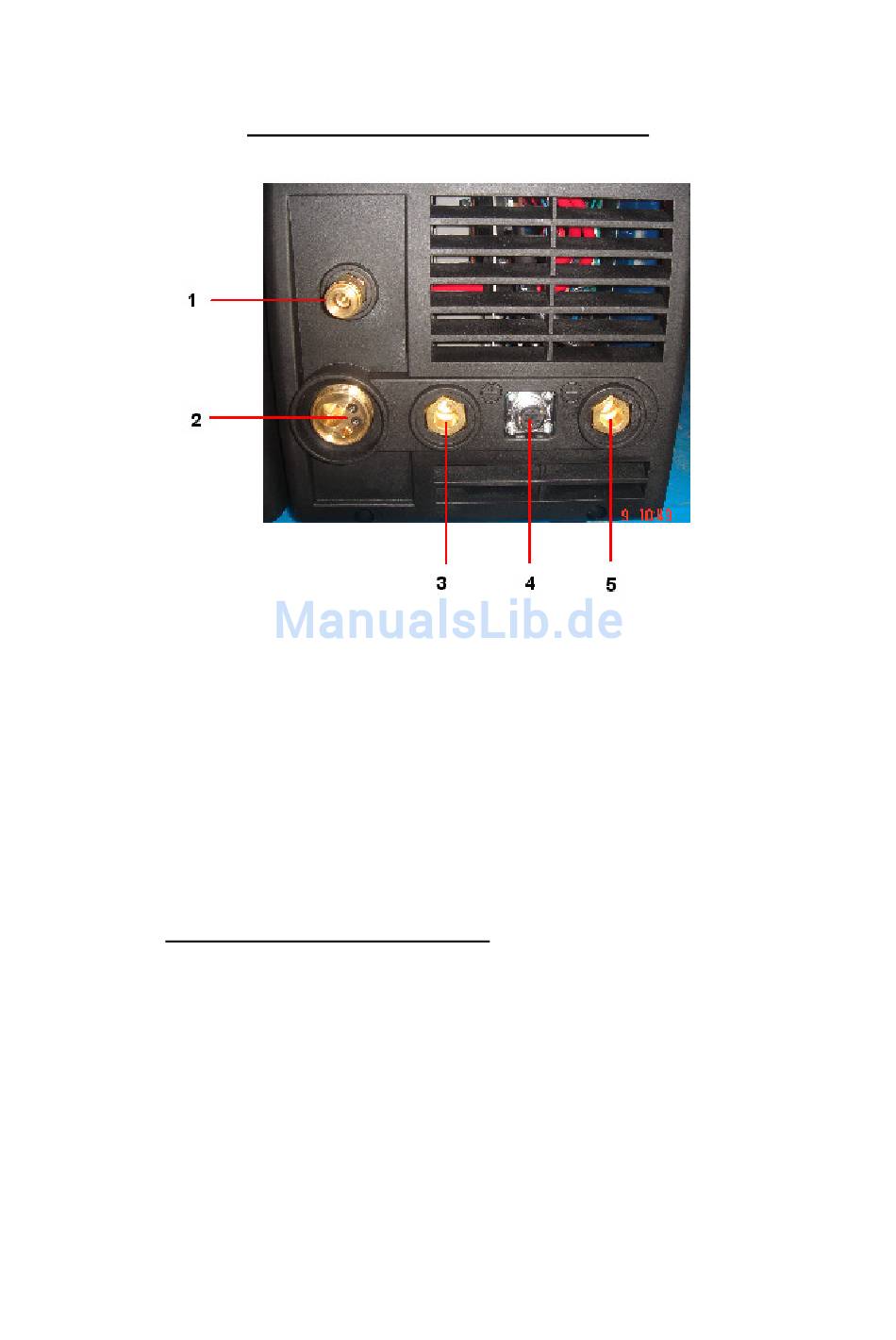

1 Gasausgang
Schließen Sie hier den Gasschlauch des Brenners an.
2 Euroanschluss MIG-Brenner (NICHT im TIG-Modus verwendet).
3

Negativer Stromanschluss

Schließen Sie den TIG-Brenneranschluss an den Stromanschluss an, indem Sie ihn einsetzen und
drehen, bis er festsitzt.
4. Brenner-Kontrollbuchse mit 7 Pins
Schließen Sie den Kontrollstecker des Brenners an.
oder Anschluss Fußpedal-Fernbedienung.
Trennen Sie den Schalterstecker des TIG-Brenners von der Kontrollbuchse des Brenners
5. Positiver Stromanschluss +
Schließen Sie das Erdungskabel an, indem Sie es einsetzen und drehen, bis es fest sitzt
und verbinden Sie die Erdungsklammer mit dem Werkstück/der Werkbank.
Schließen Sie den Gaszufuhrschlauch an den Gasregler an und verwenden Sie reines Argon-Gas,
Anschlüsse für TIG (GTAW) Schweißen
-
und schließen Sie den Stecker vom Fußpedal an.
