Kontrollen und Einstellungen

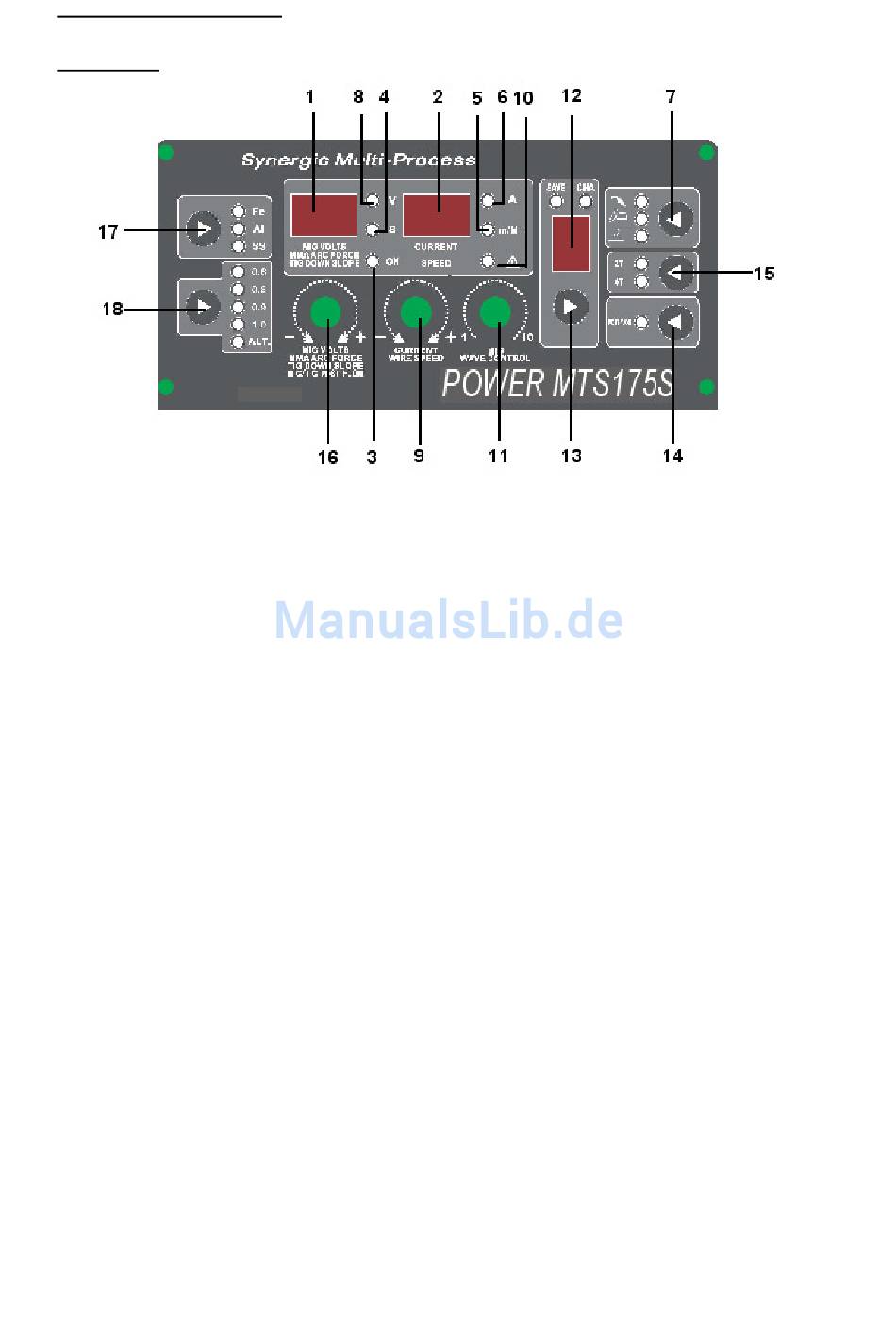

Frontkonsole
1. Anzeige-/Messgerät für Spannung / MMA-Lichtbogendruck(Arc-Force) / TIG-Absenkung
a) Das Messgerät auf der Frontkonsole kann die tatsächliche Schweißspannung oder die voreingestellte
MIG-Spannung anzeigen. Die angezeigte Zahl hat eine Genauigkeit von 0.1V. Wenn nicht geschweißt wird,
gibt die Anzeige die Voreinstellung an.
b) Anzeige MMA-Lichtbogendruck
c) Anzeige TIG-Absenkzeit
2.
Stromanzeige
Die Anzeige des Strommessers an der Frontkonsole gibt den tatsächlichen Schweißstrom während des
Schweißens an und wenn nicht geschweißt wird die voreingestellte Spannung.
3.
Betriebsanzeige
Wenn die Anzeigeleuchte eingeschaltet ist, ist der Steuerschaltkreis bereits mit dem Strom verbunden.
4.
Anzeige TIG-Absenkung oder Nachflusszeit (linke Anzeige)
5.
Anzeige Drahtgeschwindigkeit (rechte Anzeige)
6.
Stromanzeige (rechte Anzeige)
7.
MIG/TIG/STICK-Verfahrensauswahl
Für die schnelle Erfassung mit dem Auge stellt jedes Symbol jedes Verfahren graphisch dar, wenn
Verfahren geändert werden. Die obere Funktion steht für MIG. Die mittlere Funktion steht für TIG. Die untere
Funktion steht für STICK.
8.
Spannungsanzeige (linke Anzeige)
9.
Einstellknopf Ampere/Drahtgeschwindigkeit
Hier werden die Ampere für die STICK- und TIG-Funktionen eingestellt. Für den MIG-Betrieb ist die
Abb. 1
6
