das bei Lieferanten vor Ort erhältlich ist. Stellen Sie den Gasfluss/-druck auf 8-12 LPM ein.
Um Verletzungen zu vermeiden stellen Sie sicher, dass die Gasflasche befestigt ist.

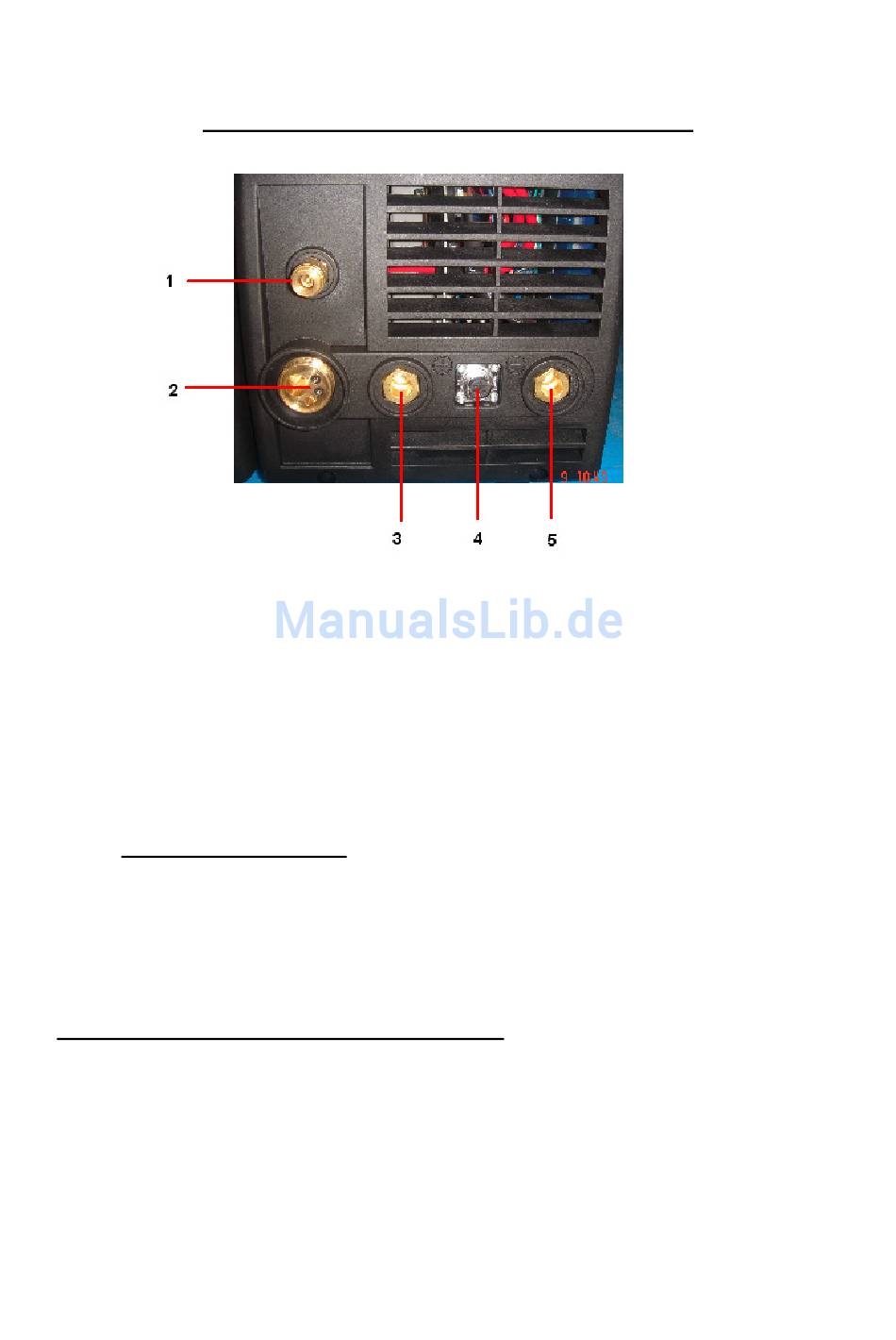

Anschlüsse für STICK MMA (SMAW) Schweißen
1
Gasausgang (wird NUR im TIG-Modus verwendet!)
Schließen Sie den Gasschlauch des Brenners an
2
Euroanschluss MIG-Brenner (NICHT im MMA-Modus verwendet)
3
Negativer Stromanschluss
Schließen Sie den TIG-Brenneranschluss an den Stromanschluss an, indem Sie ihn einsetzen und
drehen, bis er festsitzt.
4.
Anschluss Fernbedienung
5.
Positiver Stromanschluss +
Schließen Sie das Erdungskabel an, indem Sie es einsetzen und drehen, bis es fest sitzt
und verbinden Sie die Erdungsklammer mit dem Werkstück/der Werkbank.
Anschlüsse für STICK MIG/MAG Schweißen
Richten Sie das Gerät gemäß den zwei nachstehenden Diagrammen ein:
-
Schließen Sie hier den Fernbedienungskasten an.
