Aufstellungsempfehlung
Zu 3. Ein möglichst großer Anteil der Schallenergie am Ohr soll durch Direktschall gebildet werden.
Wählen Sie den Abhörabstand nicht zu groß, also immer im Verhältnis zur Größe des Lautsprechers.
Ein 70cm kleiner Lautsprecher in 5m Abstand führt dazu, dass man den Raum hört und nicht den Laut-
sprecher. Dabei spielt genau genommen das Abstrahlverhalten des Lautsprechers bei der Bestimmung
des optimalen Hörabstandes wiederum eine große Rolle. Beim Hornstrahler oder unserem Zylinderwel-
lenstrahler erreicht sehr viel mehr Direktschall das Ohr des Hörers als bei einem klassischen Rund-
strahler, insofern kann hier der Abstand auch etwas größer gewählt werden. Unsere Lautsprecher mit
D'Appolito-Anordnung oder mit dediziertem Waveguide strahlen ebenso gerichteter ab als ein klassi-
scher Rundstrahler. Es ist daher wichtig, vor dem Kauf des Lautsprechers auch diesen Aspekt mit einem
Fachmann zu erörtern.

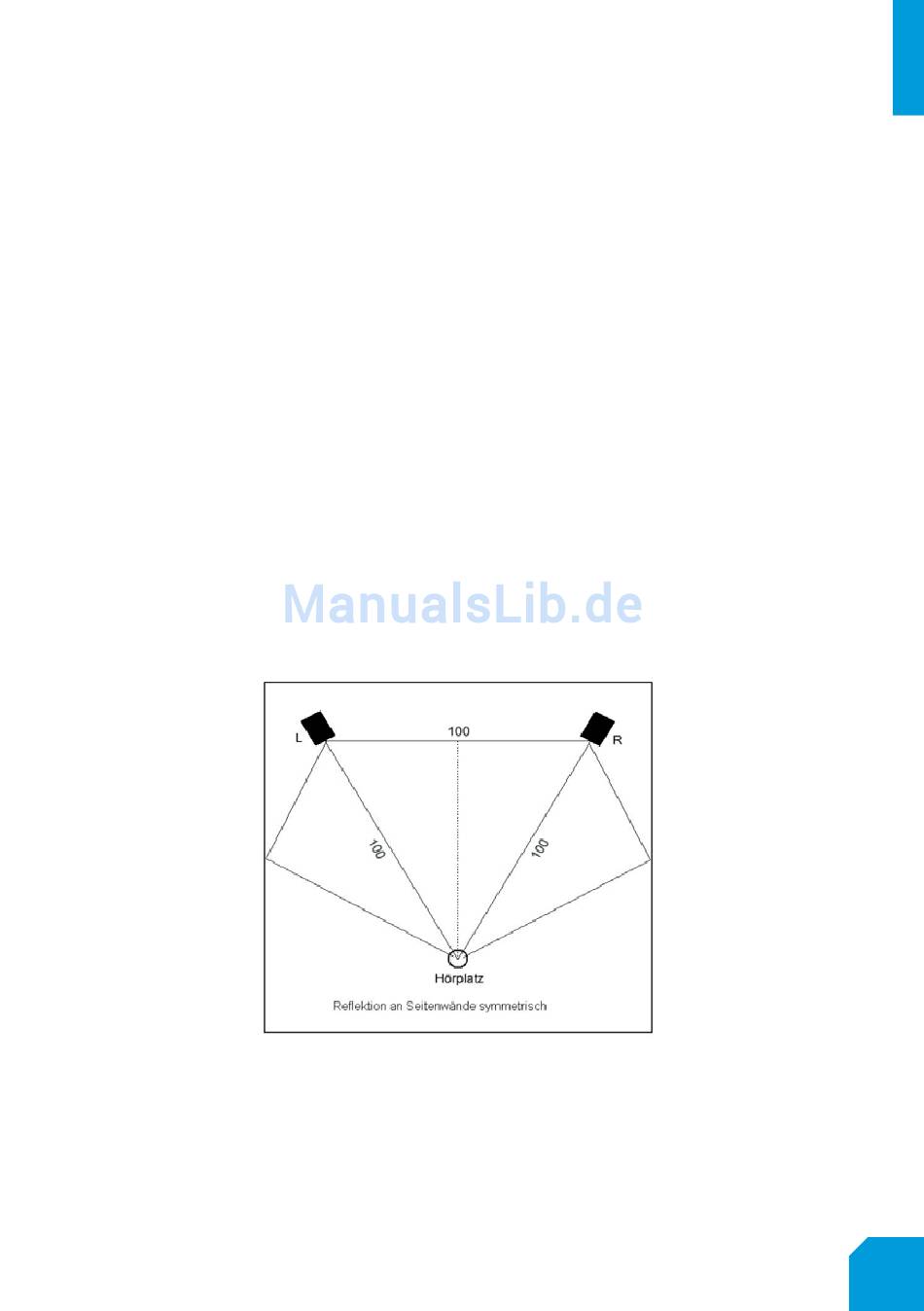

Zu 4. Rückwand- und Seitenwandabstand optimal wählen
Sind die Rück- und Seitenwände (hinter bzw. seitlich des Lautsprechers) nicht unendlich weit weg (mehr
als 5m), dann ist die Wirkung dieser zu berücksichtigen. Die physikalische Grundlage dieser Überle-
gungen ist die Wellenlänge. Werden 2 Wellen gleicher Wellenlänge phasengleich addiert, wird das
Ergebnis 6 dB lauter, treffen sie phasenverkehrt (180° Phasenversatz) aufeinander, gibt es eine voll-
ständige Auslöschung. Hier kommen jetzt nahe Begrenzungsflächen ins Spiel. Seiten- wie auch Rück-
wände bilden für tiefe Töne mit ihren Wellenlängen von 10m bis 3m eine ideale Reflexionsfläche. Strahlt
unser Basschassis kugelförmig Schall ab - alle Basschassis strahlen kugelförmig, egal ob hinten, seitlich
oder vorne im Lautsprecher montiert -, dann gelangt eine Welle direkt vom Chassis zum Ohr. Gleichzeitig
wird diese Welle aber auch an die Wände abgestrahlt und von dort zum Ohr reflektiert. Dabei legt sie
einen Umweg über die Wand zurück, sie erreicht unser Ohr quasi „über Bande". Dieser Umweg führt zu
einer Phasenverschiebung in der Welle.
Ein Beispiel:
Eine 3m lange Welle wird
a) direkt zum Ohr abgestrahlt und
b) über eine Rückwand reflektiert zum Ohr abgestrahlt. Der Abstand des Lautsprechers von der
Rückwand beträgt 0.75m. Jetzt addieren sich im Ohr des Zuhörers beide Wellen, einmal die direkte und
einmal die „Umwegwelle", deren Umweg 1.5m beträgt ( Umweg: LS zu Rückwand = 0.75m + Rückwand
zum LS = 0.75m, zusammen also 1.5m). 1.5m ist aber genau die halbe Wellenlänge, was zu einer Auslö-
schung mit der direkt abgestrahlten Welle führt, wie in der Abbildung zu sehen ist.
21
