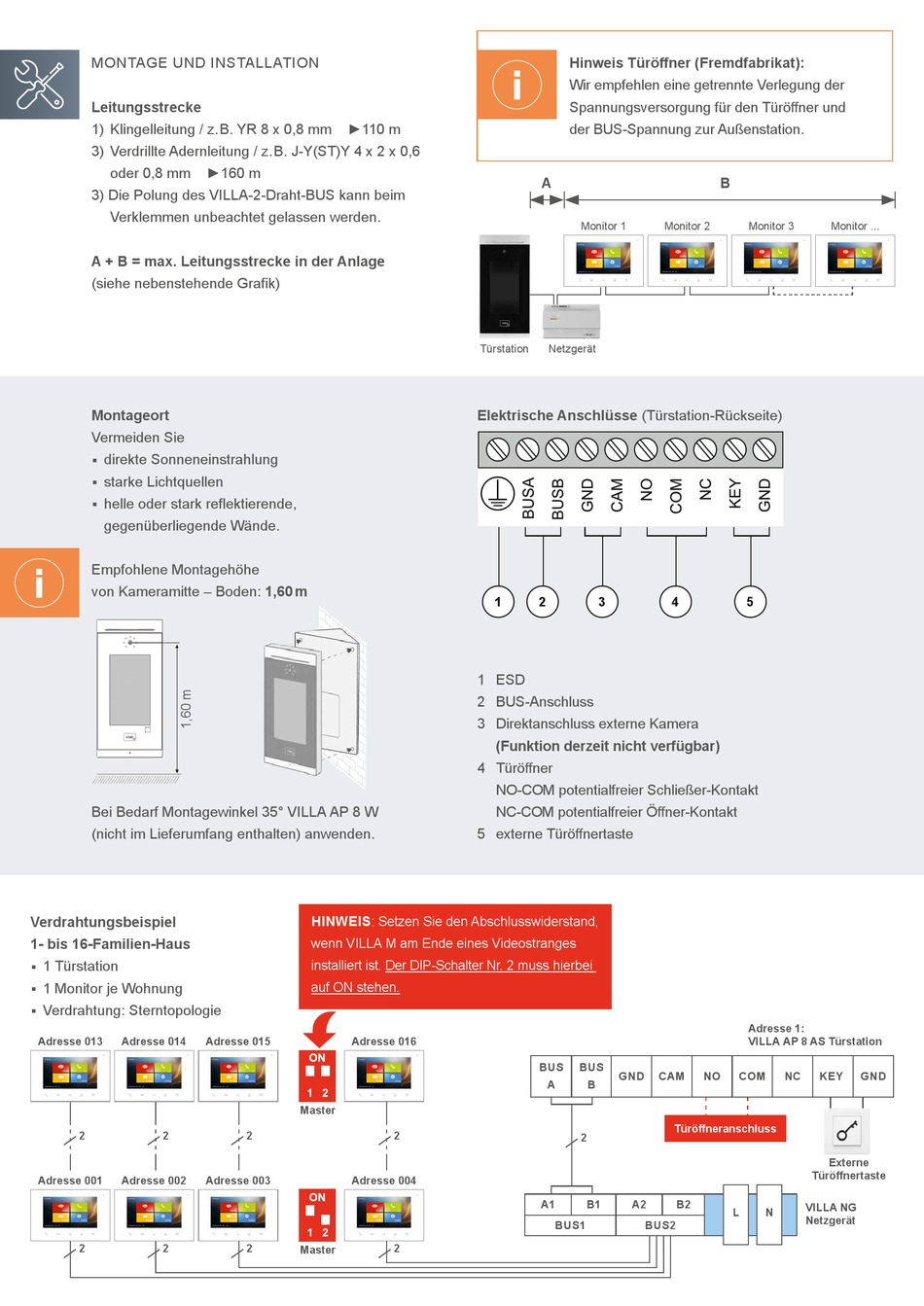

Montage Und Installation - HHG ViLLA AP 8 AS Schnellstartanleitung

montAge und instALLAtion

Leitungsstrecke
1) Klingelleitung / z. B . YR 8 x 0,8 mm ►110 m
3) Verdrillte Adernleitung / z. B . J-Y(ST)Y 4 x 2 x 0,6
oder 0,8 mm ►160 m
3) die Polung des ViLLA-2-draht-Bus kann beim
Verklemmen unbeachtet gelassen werden.
A + B = max. Leitungsstrecke in der Anlage
(siehe nebenstehende Grafik)
Montageort
Vermeiden sie
direkte sonneneinstrahlung

starke Lichtquellen

helle oder stark reflektierende,

gegenüberliegende wände.
empfohlene montagehöhe
von Kameramitte – Boden: 1,60 m
Bei Bedarf montagewinkel 35° ViLLA AP 8 w
(nicht im Lieferumfang enthalten) anwenden.
Verdrahtungsbeispiel
1- bis 16-Familien-Haus
1 türstation

1 monitor je wohnung

Verdrahtung: sterntopologie

Adresse 013 Adresse 014
2 2
Adresse 001 Adresse 002
2 2
HINwEIS: setzen sie den Abschlusswiderstand,
wenn ViLLA m am ende eines Videostranges
installiert ist. der diP-schalter nr. 2 muss hierbei
auf on stehen.
Adresse 015 Adresse 016
Master
2
Adresse 003 Adresse 004
2
Master
A
türstation netzgerät
Elektrische Anschlüsse (türstation-rückseite)
1 2
1 esd
2 Bus-Anschluss
3 direktanschluss externe Kamera
(Funktion derzeit nicht verfügbar)
4 Türöffner
no-Com potentialfreier schließer-Kontakt
NC-COM potentialfreier Öffner-Kontakt
5 externe Türöffnertaste
BUS
A
2
A1
BUS1
2
Hinweis Türöffner (Fremdfabrikat):
wir empfehlen eine getrennte Verlegung der
Spannungsversorgung für den Türöffner und
der Bus-spannung zur Außenstation.
B
monitor 1 monitor 2
3 4
BUS
GND CAM NO COM
B
Türöffneranschluss
2
B1 A2 B2
L
BUS2
monitor 3 monitor ...
5
Adresse 1:
VILLA AP 8 AS Türstation
NC KEY GND
Externe
Türöffnertaste
VILLA NG
N
Netzgerät
