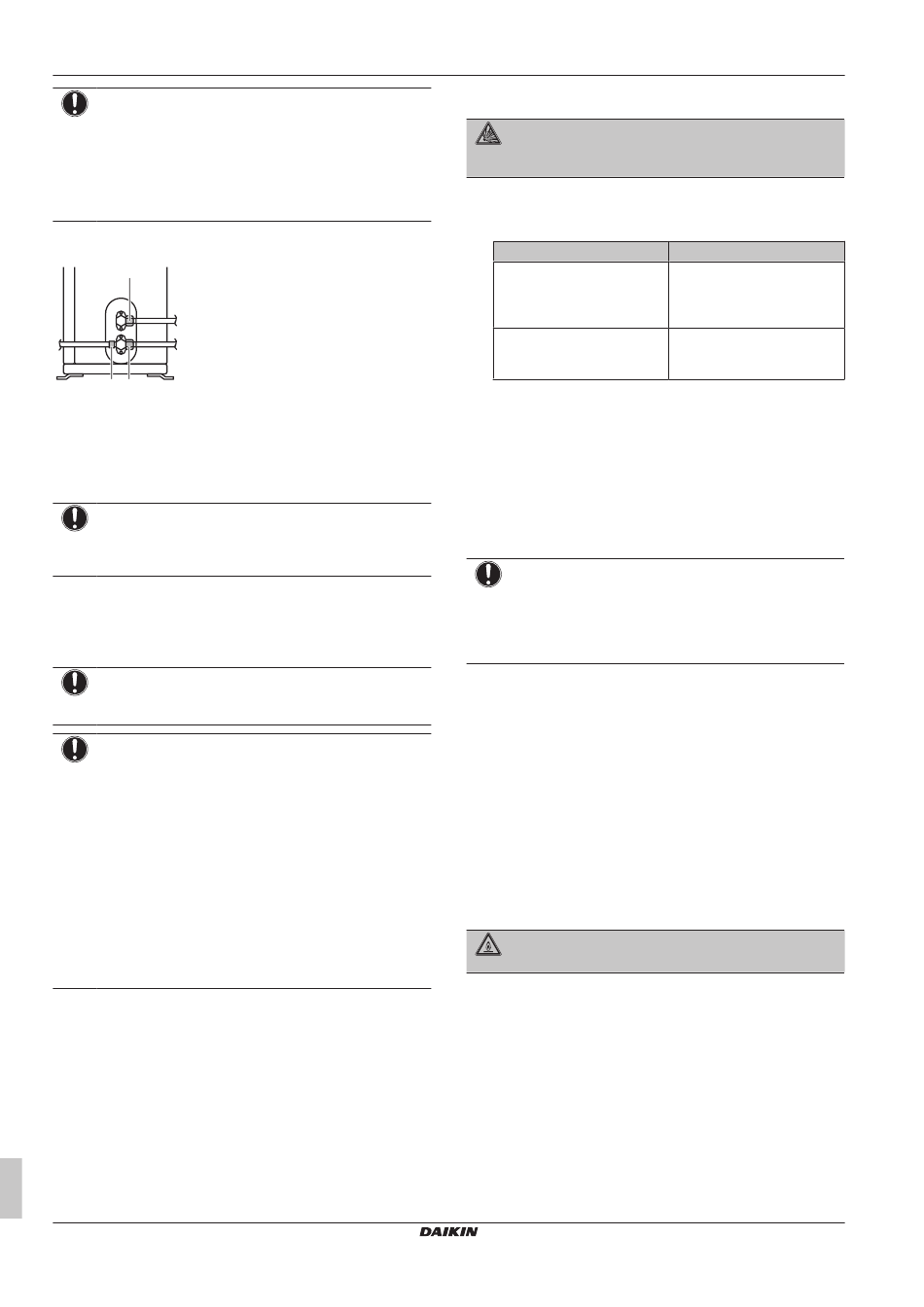

6 Kältemittel einfüllen
HINWEIS
▪ Die Überwurfmutter verwenden, die an der Einheit
angebracht ist.
▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl
NUR auf die Innenflächen der Bördelanschlüsse. Bei
R32 (FW68DA) verwenden Sie Kältemittelöl.
▪ Verbindungsstücke NICHT mehrmals benutzen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an
das Flüssigkeits-Absperrventil der Außeneinheit anschließen.
a
c b
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
2 Den Anschluss des gasförmigen
Inneneinheit an das Gas-Absperrventil der Außeneinheit
anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen-
und Außengerät in einem Kanal zu verlegen oder die
Kältemittelleitung mit Klebeband zu umwickeln.
5.3 Kältemittelleitungen überprüfen
5.3.1 So führen Sie eine Leckprüfung durch
HINWEIS
Überschreiten Sie NICHT den maximalen Betriebsdruck
des Geräts (siehe "PS High" am Typschild des Geräts).
HINWEIS
Benutzen Sie STETS den empfohlenen Blasenbildungs-
Test, den Sie bei Ihrem Großhändler erhalten können.
Verwenden Sie KEIN Seifenwasser:
▪ Seifenwasser kann dazu führen, dass Komponenten
wie Überwurfmutter
zerspringen.
▪ Denn Seifenwasser
Feuchtigkeit aufnimmt, die gefriert, wenn das Rohr kalt
wird.
▪ Seifenwasser enthält
Bördelverbindungen zu Korrosion führen kann (bei den
Berührungspunkten der Überwurfmutter aus Messing
mit dem Kupfer).
1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von
mindestens 200 kPa (2 Bar) auf. Es wird empfohlen, den Druck
auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten
zu erkennen.
2 Prüfen Sie alle
Blasenprüfungslösung auf Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.
Installationsanleitung
10
Kältemittels von der
oder Absperrventilkappen
kann Salz enthalten, das
Ammoniak, das bei
Verbindungen mithilfe der
5.3.2 Vakuumtrocknung durchführen
GEFAHR: EXPLOSIONSGEFAHR
NICHT die Absperrventil
Vakuumtrocknung abgeschlossen ist.
1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck
von −0,1 MPa (−1 bar) angezeigt wird.
2 Etwa 4-5 Minuten warten und dann den Druck überprüfen:
Wenn der Druck...
unveränderlich ist
zunimmt
3 Im System für mindestens 2 Stunden einen Ansaugdruck von
−0,1 MPa (−1 bar) herstellen.
4 Nach AUSSCHALTEN der Pumpe mindestens 1 Stunde lang
den Druck prüfen.
5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der
Unterdruck NICHT 1 Stunde lang aufrecht gehalten werden
kann, wie folgt vorgehen:
▪ Das System erneut auf Leckagen überprüfen.
▪ Erneut die Vakuumtrocknung durchführen.
HINWEIS
Daran denken, nach
Kältemittelleitungen
Vakuumtrocknung die Absperrventile zu öffnen. Wird das
System mit geschlossenen Absperrventilen betrieben,
kann der Verdichter beschädigt werden.
6 Kältemittel einfüllen
6.1 Über das Kältemittel
Dieses Produkt enthält fluorierte Treibhausgase. Gas NICHT in die
Atmosphäre ablassen!
Kältemitteltyp: R32
Erderwärmungspotenzial (GWP = global warming potential): 675
Gegebenenfalls müssen je nach den vor Ort geltenden Vorschriften
in regelmäßigen Abständen Überprüfungen in Bezug auf Kältemittel-
Leckagen durchgeführt werden. Wenden Sie sich an Ihren
Installateur, um weitere Informationen dazu zu erhalten.
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
öffnen, bevor
Dann...
befindet sich keine
Feuchtigkeit im System. Damit
ist dieses Verfahren
abgeschlossen.
befindet sich Feuchtigkeit im
System. Fahren Sie mit dem
nächsten Schritt fort.
der Installation
und der Durchführung
RXJ-A
R32 Split-Baureihen
3P708853-1 – 2022.11
