Lewens Portofino Reparaturanleitung

Austausch zugband
Vorschau ausblenden Andere Handbücher für Portofino:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
Rolladen O. & M. Schröder OHG
Friederikastraße 12
44789 Bochum
Deutschland
Telefon: +49 (0)234 301077
Telefax: +49(0)234 331682
E-Mail: info@rollladen-schroeder.de
Internet: www.rollladen-schroeder.de
Technische Änderungen vorbehalten.
Stand10.2021,Rev.0001

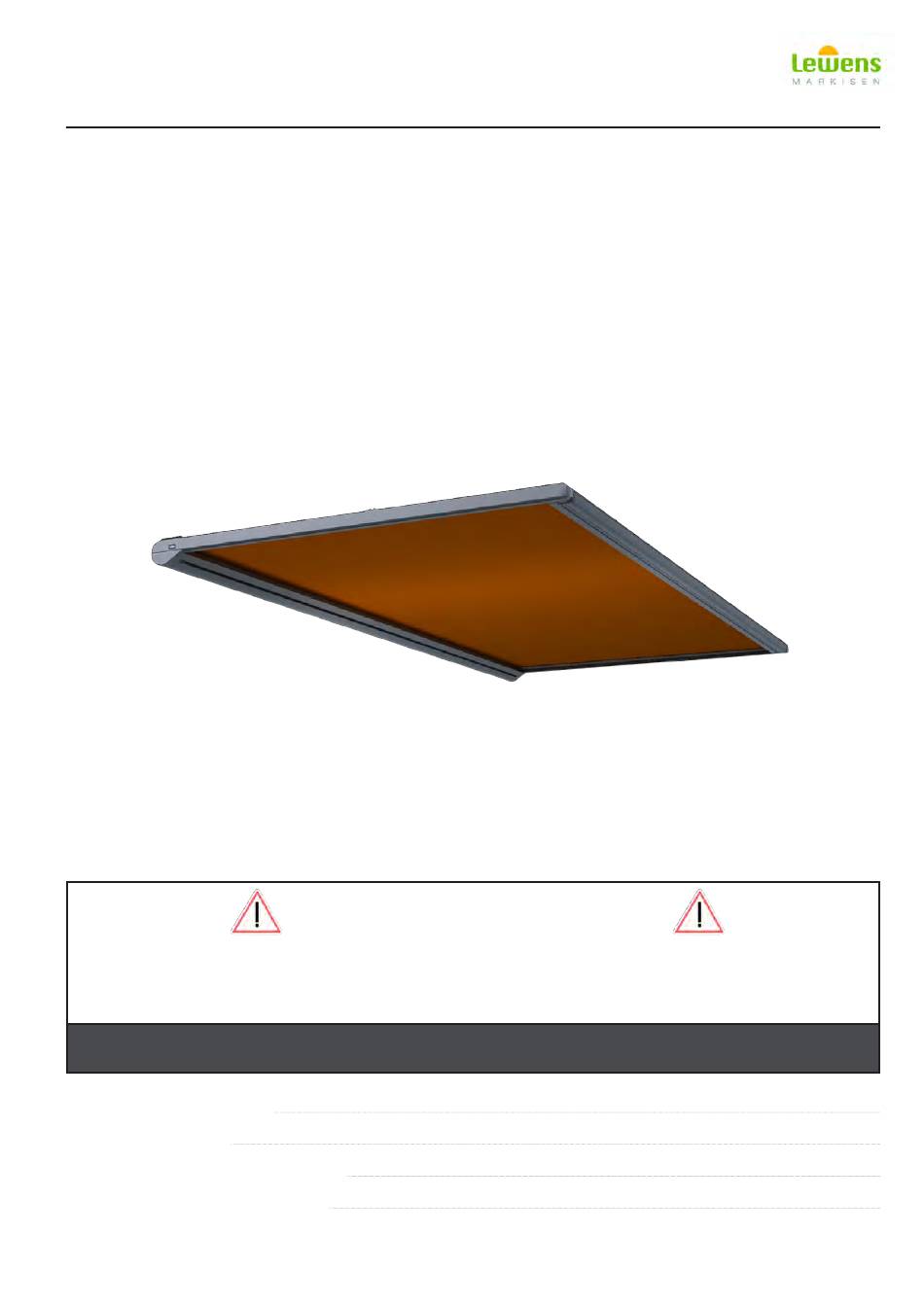

Austausch Zugband
Portofino
Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die
Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Die Anleitung ist aufzubewahren und
muss bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
1.
Instandsetzungsarbeiten
 
1.1.
Zugbandwechsel
1.1.1.
Demontage der Markise
1.1.2.
Tauschen des Bandes
Wichtige Sicherheitsanweisung!
Inhalt
 
 
 
Rolladen O. & M. Schröder OHG
Friederikastraße 12
44789 Bochum
Deutschland
Telefon: +49 (0)234 301077
Telefax: +49(0)234 331682
E-Mail: info@rollladen-schroeder.de
Internet: www.rollladen-schroeder.de
1
2
2
2
4

Werbung

loading

Verwandte Anleitungen für Lewens Portofino

Inhaltszusammenfassung für Lewens Portofino

  • Seite 1 Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Technische Änderungen vorbehalten.  Stand10.2021,Rev.0001 Austausch Zugband Portofino Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de...

  • Seite 2: Instandsetzung

    Instandsetzung Instandsetzungsarbeiten Achtung! Instandsetzungsarbeiten dürfen nur von einem Fachbetrieb durchgeführt werden. Es dürfen nur Ersatzteile der Lewens Sonnen- schutz GmbH eingesetzt werden. Es empfiehlt sich die Arbeitsschritte mit min- destens 2 Personen durchzuführen. Sichern Sie die Vorspannung der beiden Federn durch je eine Arretierungsschraube.
  • Seite 3 Abb. 11. Abb. 7. Lösen Sie die Umlenkung am Ende der Schiene. Öffnen Sie das Gehäuse. Drücken Sie es dazu leicht nach Abb. 8. hinten und haken es aus. Abb. 12. Abb. 13. Nehmen Sie die Umlenkung heraus und lösen Sie die Rol- le. Nun kann das Band entnommen werden. Abb. 9.

  • Seite 4: Tauschen Des Bandes

    Abb. 16. 1.1.2. Tauschen des Bandes Abb. 19. Fahren Sie das Ausfallprofil so weit aus, dass sie den Punkt der Bandscheibe sehen, an dem das Band einge- klemmt ist. Legen Sie das Zugband (Laufrichtung 1) entgegengesetzt zur Wickelrichtung des Tuches (Laufrichtung 2) auf die Abb. 17.
  • Seite 5 Abb. 22. Abb. 23. Legen Sie das Zugband um die Rolle des Radhalters im Schieben Sie den Radhalter nach außen und fixieren ihn Ausfallprofil. mit der Sechskantschraube. Bandverlauf bei einer Anlagenbreite von über 310 cm: Abb. 24. Bandverlauf bei einer Anlagenbreite von unter 310 cm: Abb. 25.
  • Seite 6 Abb. 27. Abb. 30. Abb. 31. Prüfen Sie den Bandverlauf auf der Bandscheibe. Abb. 28. Abb. 32. Abb. 33. Das Zugband muss sich auf der Außenseite der Band- scheibe befinden, ggf. unter Zuhilfenahme eines Schrau- bendrehers nach „AUSSEN“ drücken . Abb. 29. Abb. 34. Schließen Sie das Gehäuse. Drücken Sie es auch hier leicht nach hinten und haken es ein.
