AL1433

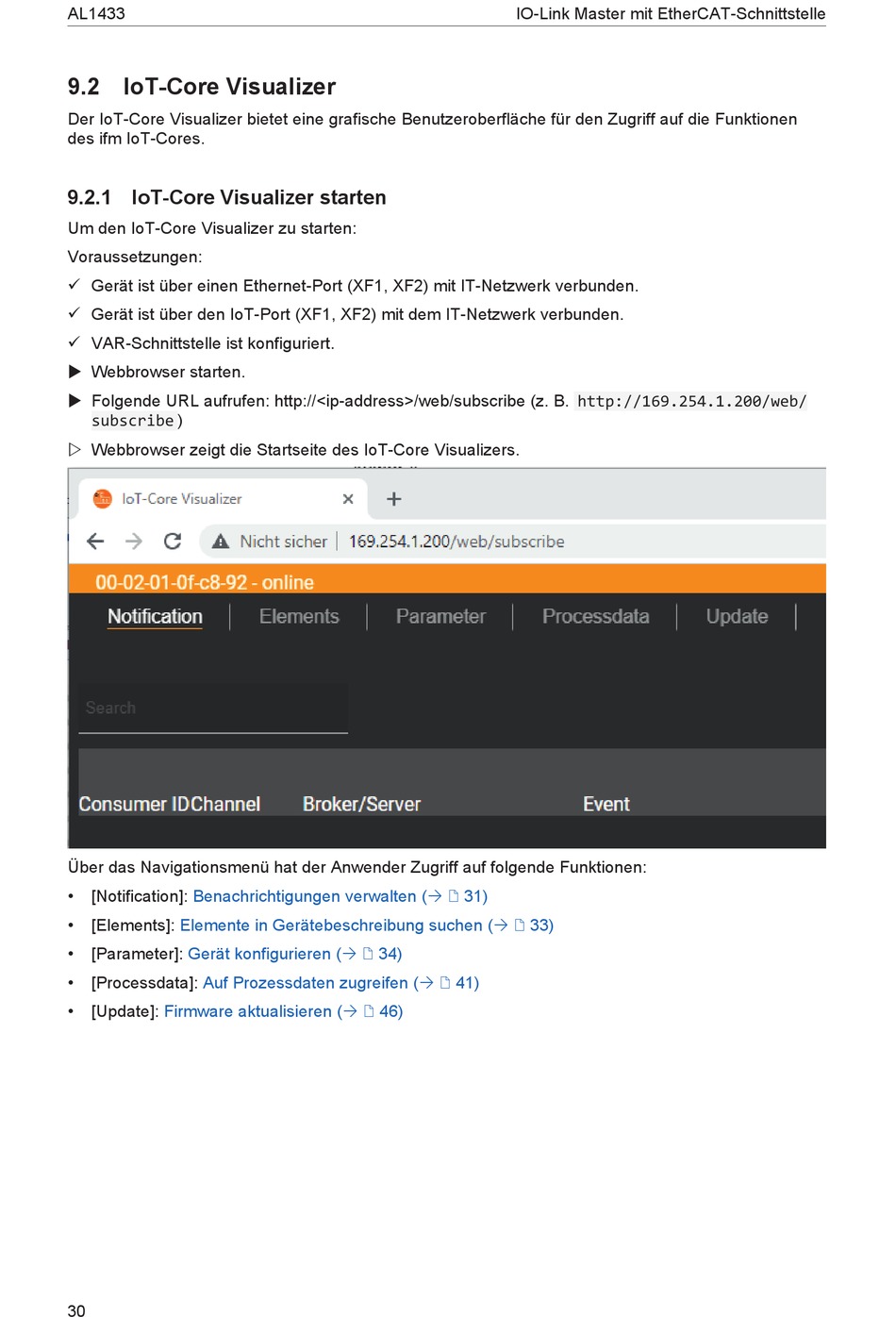

9.2 IoT-Core Visualizer
Der IoT-Core Visualizer bietet eine grafische Benutzeroberfläche für den Zugriff auf die Funktionen
des ifm IoT-Cores.
9.2.1 IoT-Core Visualizer starten
Um den IoT-Core Visualizer zu starten:
Voraussetzungen:
ü Gerät ist über einen Ethernet-Port (XF1, XF2) mit IT-Netzwerk verbunden.
ü Gerät ist über den IoT-Port (XF1, XF2) mit dem IT-Netzwerk verbunden.
ü VAR-Schnittstelle ist konfiguriert.
u Webbrowser starten.
u Folgende URL aufrufen: http://<ip-address>/web/subscribe (z. B. http://169.254.1.200/web/
subscribe )
w Webbrowser zeigt die Startseite des IoT-Core Visualizers.
Über das Navigationsmenü hat der Anwender Zugriff auf folgende Funktionen:
•
[Notification]:
Benachrichtigungen verwalten (Ò / 31)
•
[Elements]:
Elemente in Gerätebeschreibung suchen (Ò / 33)
•
[Parameter]:
Gerät konfigurieren (Ò / 34)
•
[Processdata]:
Auf Prozessdaten zugreifen (Ò / 41)
•
[Update]:
Firmware aktualisieren (Ò / 46)
30
IO-Link Master mit EtherCAT-Schnittstelle
