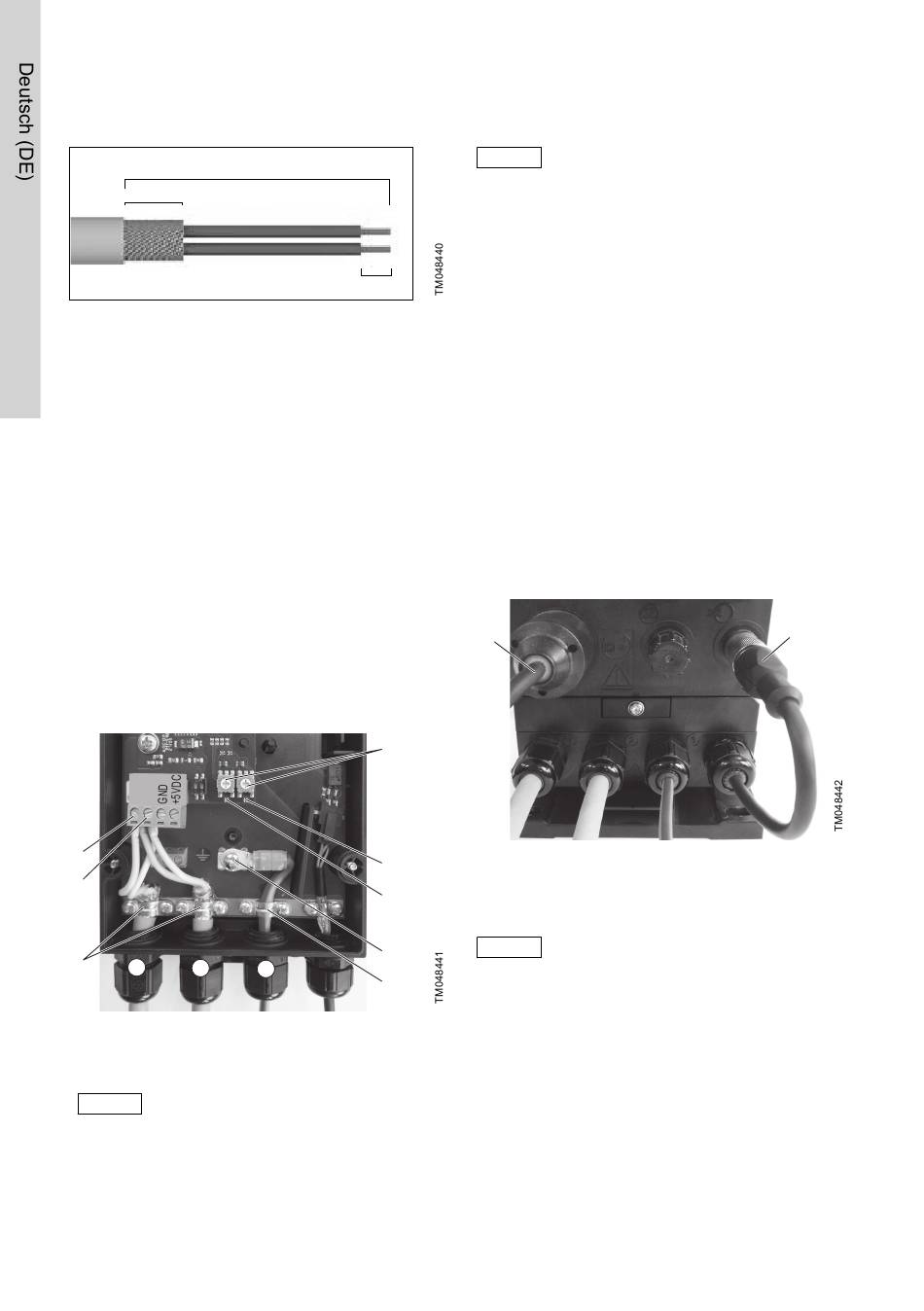

Mechanische Installation - Grundfos E-Box 150 Montage- Und Betriebsanleitung

2. Profibus-Kabel wie in Abb. Vorbereiten
vorbereiten. Vorbereitung der
65 mm
10 mm
Vorbereitung der Profibus-Kabel
Siehe Abb.. Kabelanschlüsse.
3. Rote Leitung(en) an Klemme B (Pos. 5)
anschließen.
4. Grüne Leitung(en) an Klemme A (Pos. 6)
anschließen.
5. Kabelschirm über die Masseschellen (Pos. 7) an
die Masse anschließen.
6. Ggf. Erdungsleitung an den
Funktionserdanschluss (Pos. 8) am
Erdungsanschluss (Pos. 3) anschließen, und
Schelle (Pos. 9) festziehen.
7. Montieren Sie die Gehäuseabdeckung und ziehen
Sie die Schrauben fest.
• Vergewissern Sie sich, dass die Dichtung
richtig platziert ist.
B A
5
6
7
1 2
Kabelanschlüsse
Die Profibus-Adresse wird über das DDA-
Pumpenmenü eingestellt. Deshalb wurden
Hinweis
die Drehschalter (Abb. Kabelanschlüsse,
Pos. 10) werkseitig deaktiviert.
16
Profibus-Kabel.
5 mm
10
11
12
8
3
9
Die LED (Abb. Kabelanschlüsse, Pos. 11)
zeigt den Status der GENIbus-Verbindung
an.
Hinweis
Die LED (Abb. Kabelanschlüsse, Pos. 12)
zeigt den Status der Profibus-Verbindung
an.
Weitere Informationen (z.B. Einstellen der
Abschlusswiderstände) entnehmen Sie bitte der
Montage- und Betriebsanleitung des CIM 150-
Moduls.
4.2.2 Anschluss von Spannungsversorgung und
GENIbus
Führen Sie die mechanische Installation durch, bevor
Sie die Stromversorgung und den GENIbus
anschließen.
1. Die Spannungsversorgung der DDA-Dosierpumpe
(Pos. 1) abschalten.
• Warten Sie ca. 20 Sekunden, bevor Sie mit
dem nächsten Schritt fortfahren.
2. Entfernen Sie die Schutzkappe vom BUS-Eingang
der Pumpe.
3. Stecker (Pos. 4) sorgfältig an den BUS-Eingang
der Pumpe anschließen.
1
E-Box an DDA anschließen
Inbetriebnahme und Steckerbelegung sind
in der Montage- und Betriebsanleitung der
DDA-Dosierpumpe beschrieben.
Hinweis
Das Funktionsprofil befindet sich auf der
Produkt-CD, die mit der E-Box geliefert
wird.
Weitere Informationen
4.3 Mechanische Installation

4.3 Mechanische Installation

Die E-Box wird immer unter der Pumpe montiert,
ungeachtet der Montageposition der Pumpe (z. B.
Wandmontage oder Behälteraufbau).
1. Setzen Sie die Pumpe auf die E-Box.
4
