Funktion und
Werkseinstellung
Kältemitteleinstellungen
© Danfoss A/S, (RC-CMS / MWA), 01 - 2005
Niveaumessumformer, type AKS 41 / 41U
Die Sonde besteht aus zwei Rohren - einem
Innenrohr und einem Außenrohr. Das flüssige
Kältemittel steigt zwischen den beiden Rohren
hoch und durch Messung der elektrischen
Kapazität zwischen den Rohren wird die
Eintauchtiefe der Sonde im Kältemittel ermittelt.
Das Signal wird als Stromsignal von 4 bis 20
mA übertragen (4 mA, wenn die Sonde keine
Flüssigkeit registriert - und 20 mA, wenn die
Sonde völlig in Flüssigkeit eingetaucht ist.
Werkseinstellung:
Die Sonde wird in der Fabrik für R 717 (NH
kalibriert, so dass 4 bis 20 mA dem gesamten
Messbereich der Sonde entsprechen.
Schwingungen in Verbindung mit der
Niveaumessung werden intern gedämpft.
R717 (NH )
3
Eine Änderung der Einstellungen ist nicht
erforderlich. Die Werkseinstellung kann benutzt
werden.
R22 / R404A / R134a
Die Einstellung für das gewünschte Kältemittel
hat entsprechend der im nächsten Abschnitt
beschriebenen Vorgehensweise zu erfolgen.
Die Einstellungen können vor dem Einbau
des Niveaumessumformers in die Anlage
vorgenommen werden.
1. Um die Refrigerationmodus-Einstellung
einzugeben, die Kalibrier-Drucktaste betätigen
und bis nach dem Zuschalten von 24 VAC
betätigt halten.
HINWEIS!
Diese Vorgehensweise muss
eingehalten werden. Wird die
Spannungsversorgung vor
Betätigung der Abgleich-Drucktaste
angeschlossen, ändert sich die
Signaldämpfung.
2. Die Kalibrier-Drucktaste loslassen. Die
vorhandene Kältemitteleinstellung auslesen
und das 4-20-mA-Ausgangssignal messen.
1 x Aufleuchten der grünen LED -
Ausgangssignal ist ~ 5 mA = R717
(Werkseinstellung)
2 x Aufleuchten der grünen LED -
Ausgangssignal ist ~6 mA = R22
3 x Aufleuchten der grünen LED -
Ausgangssignal ist ~7 mA = R404A
4 x Aufleuchten der grünen LED -
Ausgangssignal ist ~8 mA = R134a
5 x Aufleuchten der grünen LED -
Ausgangssignal ist ~9 mA = R744
RD8AA503
)
3
HINWEIS!
Kommt ein anderes als die ange-
führten Kältemittel zum Einsatz, ist ein
spezieller Abgleich des Niveaumess-
umformers erforderlich.
Bitte mit Danfoss Kontakt aufnehmen.
3. Die Kalibrier-Drucktaste aktivieren, um das
gewünschte Kältemittel auszuwählen. Jede
Betätigung veranlasst AKS 41/41U gemäß
unten angeführter Folge eine Stufe weiter
zum nächsten Kältemittel zu wechseln:
~5 mA = R717 (Werkseinstellung)
~6 mA = R22
~7 mA = R404A
~8 mA = R134a
~9 mA = R744
4. Entspricht der gemessene Strom dem
gewünschten Kältemittel 10 Sekunden
lang warten, bis die grüne LED dauernd
leuchtet (nicht blinkt). Damit wird angezeigt,
dass das gewünschte Kältemittel ausgewählt
wurde.
5. Um den Einstellmodus zu verlassen ist die
Spannungsversorgung zum Niveaumess-
umformer abzuschalten.
Die Schritte 1, 2 und 5 durchgehen, um die
Einstellung zu kontrollieren.

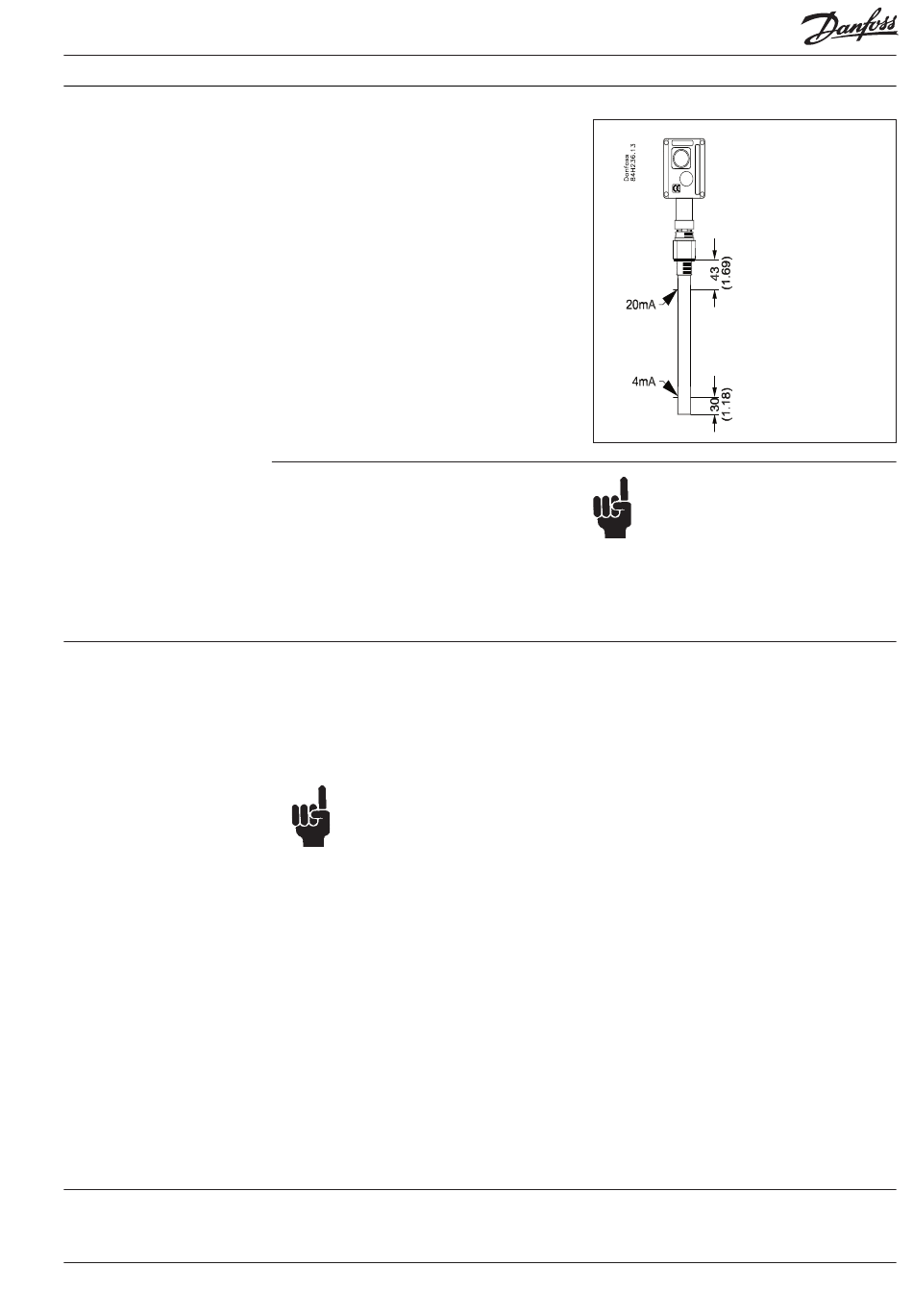

A = 43 mm (1.69")
B = 30 mm (1.18")
