Montage
Asembly
Einbau
Montage
Montaje
Isoleres
Insulate
Isolieren
Isoler !
Aislar
Elektrisk tilslutning
Electrical connection
Elektrischer Anschluß
Connexion électrique
Conexion eléctrica
24 V a.c.
+ 25 / - 15%
50 Hz
60 mA
RI.5K.A3.53 ® RI.5K.A4.53 05-1997

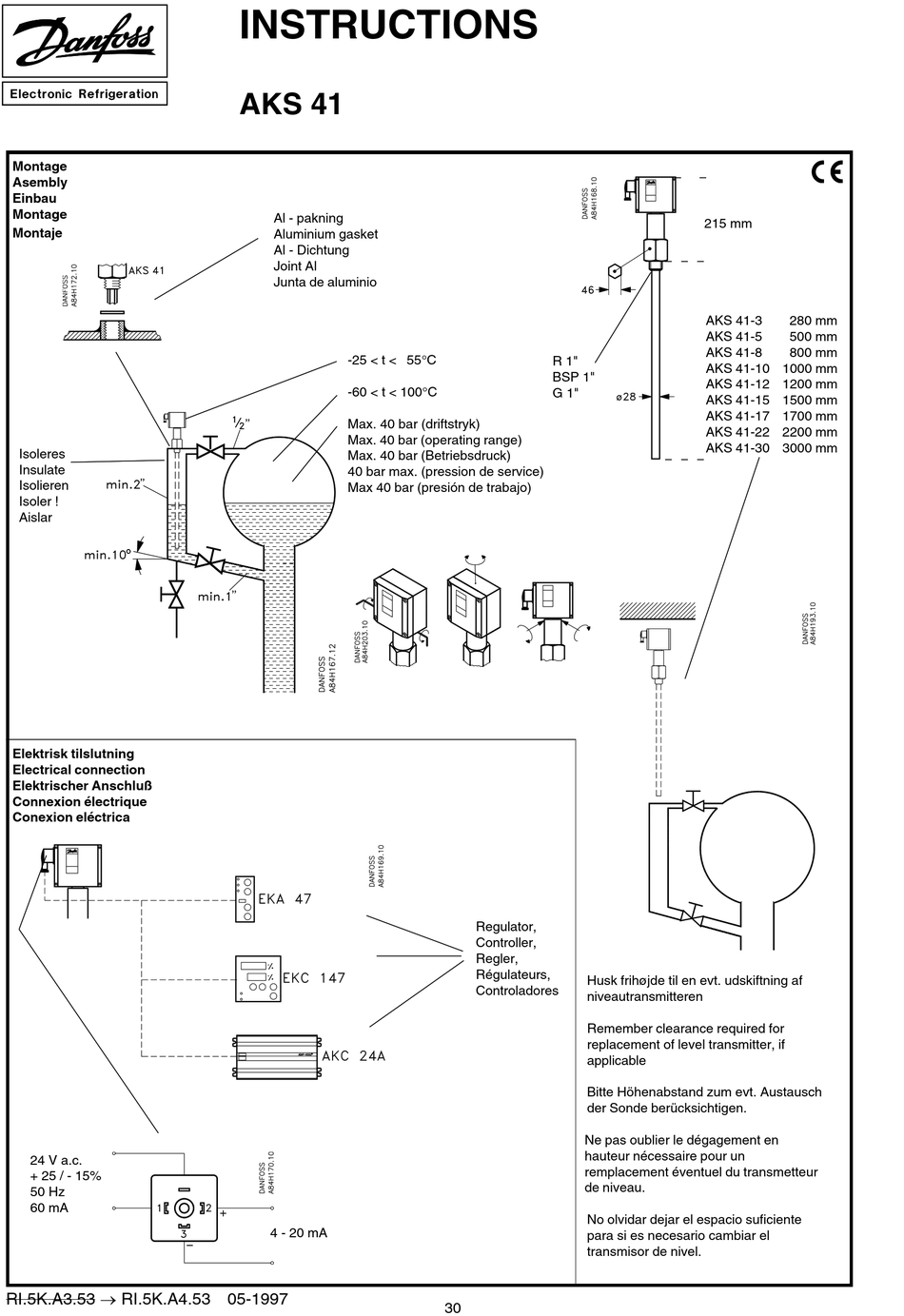

INSTRUCTIONS
AKS 41
Al - pakning
Aluminium gasket
Al - Dichtung
Joint Al
Junta de aluminio
-25 < t < 55°C
-60 < t < 100°C
Max. 40 bar (driftstryk)
Max. 40 bar (operating range)
Max. 40 bar (Betriebsdruck)
40 bar max. (pression de service)
Max 40 bar (presión de trabajo)
4 - 20 mA
R 1"
BSP 1"
G 1"
Regulator,
Controller,
Regler,
Régulateurs,
Husk frihøjde til en evt. udskiftning af
Controladores
niveautransmitteren
Remember clearance required for
replacement of level transmitter, if
applicable
Bitte Höhenabstand zum evt. Austausch
der Sonde berücksichtigen.
Ne pas oublier le dégagement en
hauteur nécessaire pour un
remplacement éventuel du transmetteur
de niveau.
No olvidar dejar el espacio suficiente
para si es necesario cambiar el
transmisor de nivel.
30
215 mm
AKS 41-3
280 mm
AKS 41-5
500 mm
AKS 41-8
800 mm
AKS 41-10 1000 mm
AKS 41-12 1200 mm
AKS 41-15 1500 mm
AKS 41-17 1700 mm
AKS 41-22 2200 mm
AKS 41-30 3000 mm
