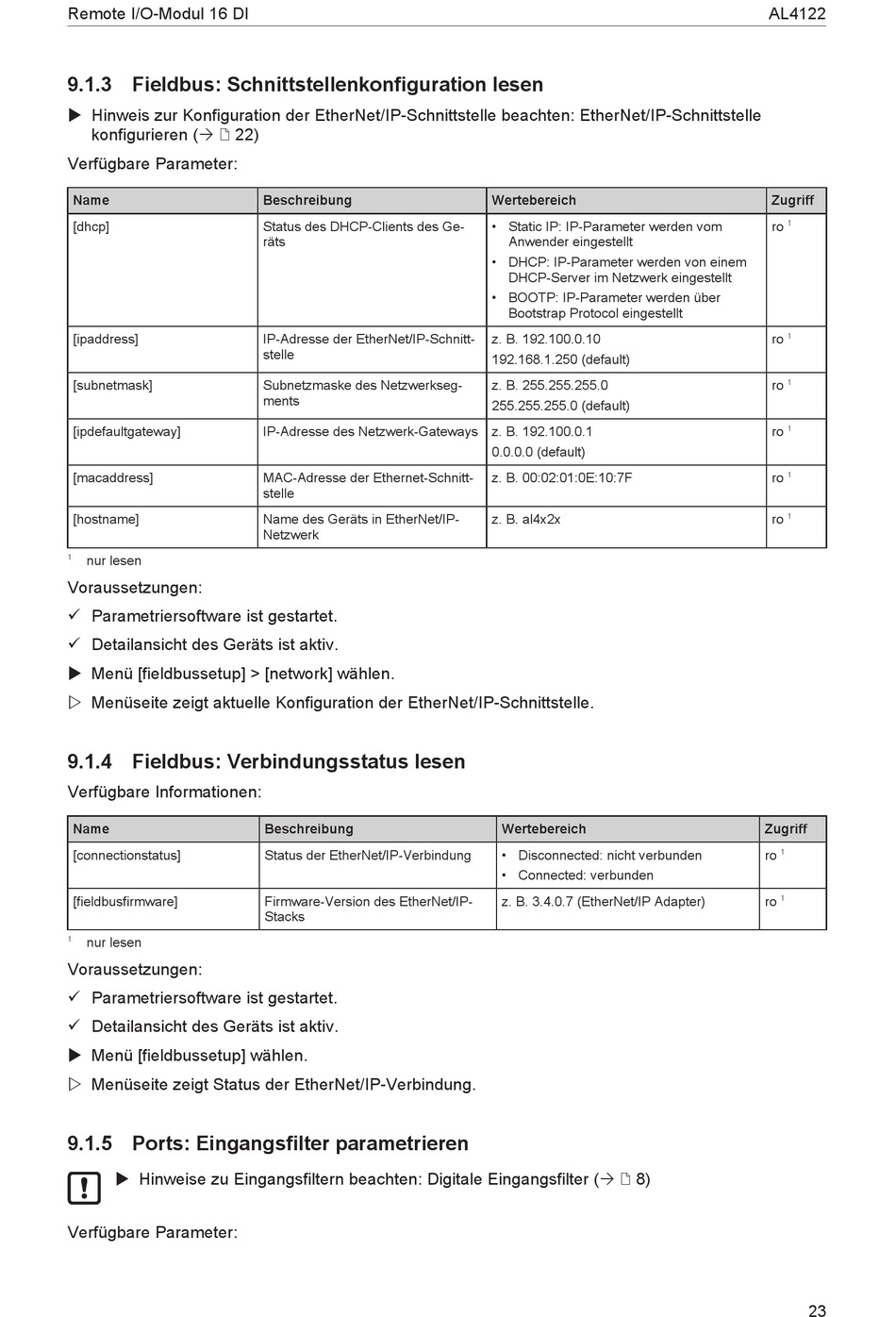

Remote I/O-Modul 16 DI
9.1.3 Fieldbus: Schnittstellenkonfiguration lesen
u Hinweis zur Konfiguration der EtherNet/IP-Schnittstelle beachten: EtherNet/IP-Schnittstelle
konfigurieren (Ò / 22)
Verfügbare Parameter:
Name
[dhcp]
[ipaddress]
[subnetmask]
[ipdefaultgateway]
[macaddress]
[hostname]
1
nur lesen
Voraussetzungen:
ü Parametriersoftware ist gestartet.
ü Detailansicht des Geräts ist aktiv.
u Menü [fieldbussetup] > [network] wählen.
w Menüseite zeigt aktuelle Konfiguration der EtherNet/IP-Schnittstelle.
9.1.4 Fieldbus: Verbindungsstatus lesen
Verfügbare Informationen:
Name
[connectionstatus]
[fieldbusfirmware]
1
nur lesen
Voraussetzungen:
ü Parametriersoftware ist gestartet.
ü Detailansicht des Geräts ist aktiv.
u Menü [fieldbussetup] wählen.
w Menüseite zeigt Status der EtherNet/IP-Verbindung.
9.1.5 Ports: Eingangsfilter parametrieren
u Hinweise zu Eingangsfiltern beachten: Digitale Eingangsfilter (Ò / 8)
Verfügbare Parameter:
Beschreibung
Status des DHCP-Clients des Ge-
räts
IP-Adresse der EtherNet/IP-Schnitt-
stelle
Subnetzmaske des Netzwerkseg-
ments
IP-Adresse des Netzwerk-Gateways z. B. 192.100.0.1
MAC-Adresse der Ethernet-Schnitt-
stelle
Name des Geräts in EtherNet/IP-
Netzwerk
Beschreibung
Status der EtherNet/IP-Verbindung
Firmware-Version des EtherNet/IP-
Stacks
Wertebereich
• Static IP: IP-Parameter werden vom
Anwender eingestellt
• DHCP: IP-Parameter werden von einem
DHCP-Server im Netzwerk eingestellt
• BOOTP: IP-Parameter werden über
Bootstrap Protocol eingestellt
z. B. 192.100.0.10
192.168.1.250 (default)
z. B. 255.255.255.0
255.255.255.0 (default)
0.0.0.0 (default)
z. B. 00:02:01:0E:10:7F
z. B. al4x2x
Wertebereich
• Disconnected: nicht verbunden
• Connected: verbunden
z. B. 3.4.0.7 (EtherNet/IP Adapter)
AL4122
Zugriff
1
ro
1
ro
1
ro
1
ro
1
ro
1
ro
Zugriff
1
ro
1
ro
23
