2.4
IP-Adresse
Der ZERO kann über Dipswitch 1 mit einer statischen Adresse 192.168.1.100 (Dipswitch 1 ON beim
Einschalten) betrieben werden. Sollten Sie nicht mit IP-Adressen vertraut sein, dann stellen Sie
Dipswitch 1 auf OFF und schalten den ZERO ein (Spannung zwischen L1 und N anlegen). Über Ihren
Router können Sie jetzt die aktuelle IP-Adresse abfragen.
Bitte beachten Sie, dass die IP-Adresse nur eingestellt werden kann, wenn das Modul
stromlos ist. Die aktuellen Einstellungen werden nur einmalig beim Hochfahren abgefragt.
2.5
Stromwandler
Stromwandler werden zwingend für den ZERO benötigt, eine direkte Messung ist nicht möglich!
Abhängig von Ihrer ZERO-Version können elgris Klappwandler mit 100 A oder 400 A verwendet
werden, welche über ein integriertes Kabel von zirka 1 Meter Länge sowie 3,5 mm-Stecker verfügen.
Standardmäßig muss beim blauen 100 A oder schwarzen 400 A-Klappwandler der Pfeil zum Netz
zeigen für einen positiven Wert (Verbrauch). Wenn der Pfeil zum Verbraucher zeigt, ist die
Einspeisung positiv und der Verbrauch negativ.

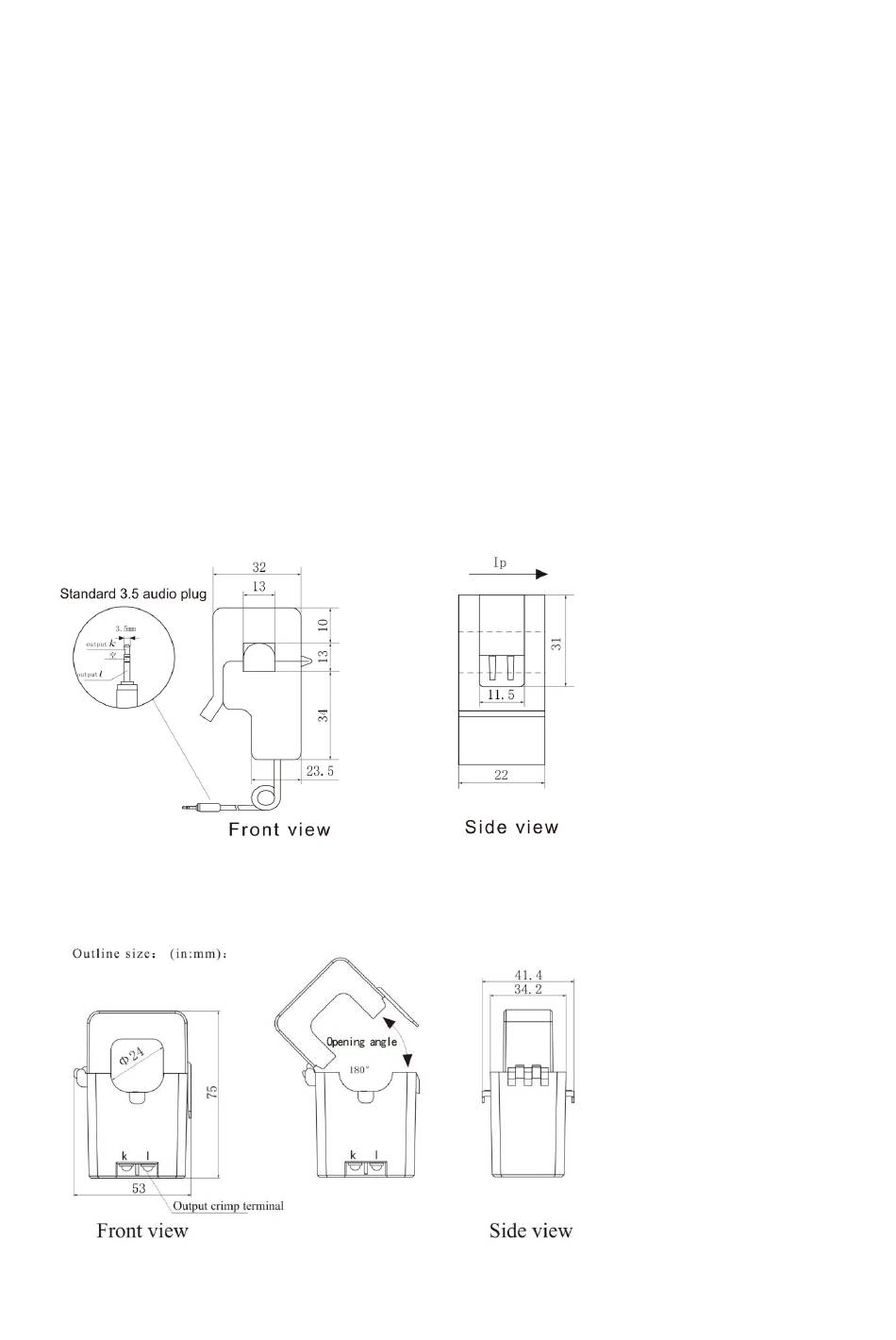

2.5.1 Abmessungen 100 A Stromwandler
2.5.2 Abmessungen 400 A Stromwandler
