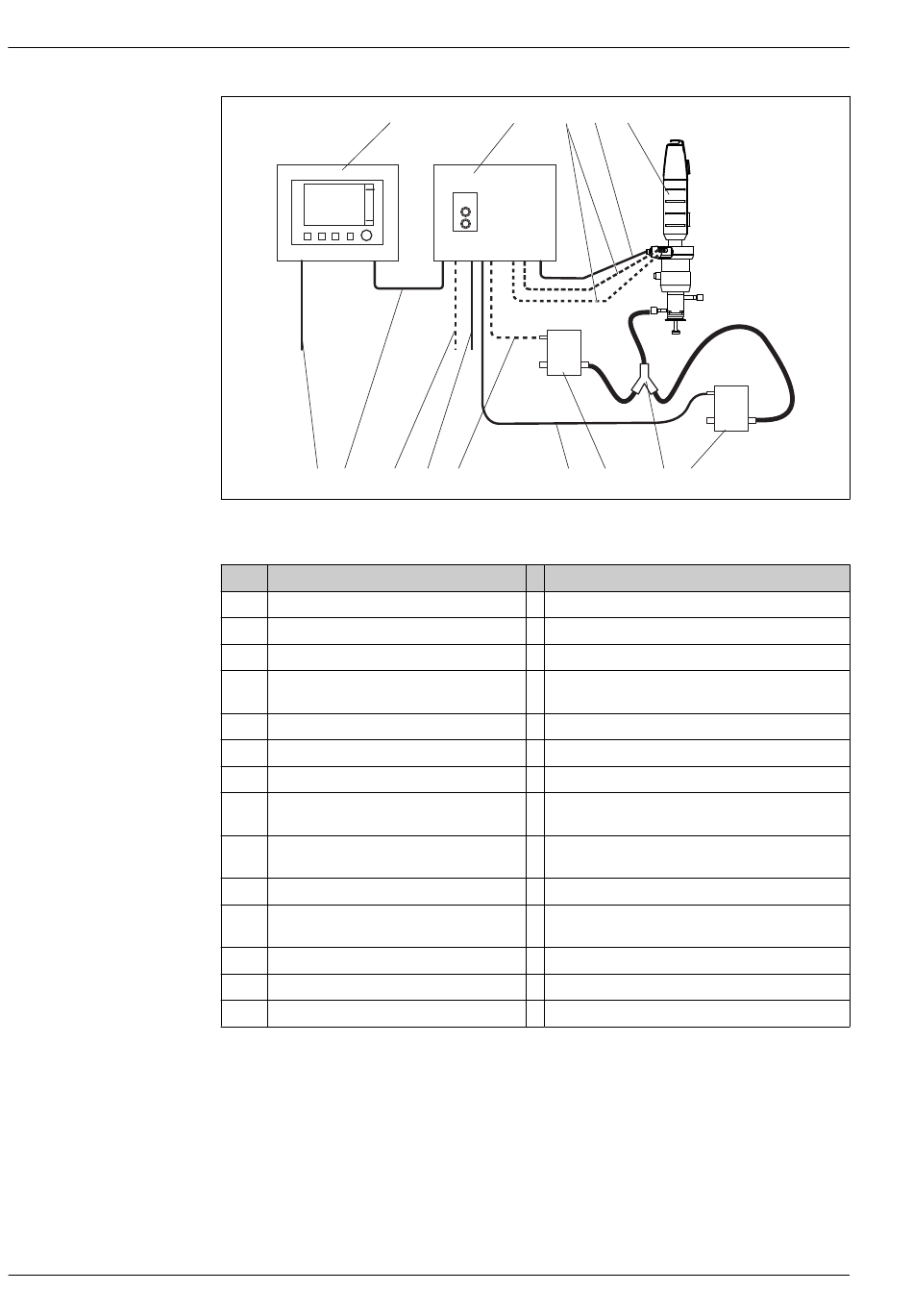

 6 Cleanfit Control mit elektrischem und pneumatischem Ventil und Endlagenerkennung
Pos. Bezeichnung
1 Messumformer Liquiline CM44x
2 Cleanfit Control CYC25
3 Druckluft Steuerleitungen
4 Pneumatische Wechselarmatur
5 Y - Verbinder
9 24 V - Versorgung der Ventile
10 24 V - Versorgung für Cleanfit Control
11 Druckluftversorgung für Cleanfit Control
12 Signalleitung Messumformer - Cleanfit Con-
trol
13 Stromversorgung für Messumformer
14 Kabel für elektrische Endlagenerkennung
16 Pneumatische Steuerleitung
17 Elektrisches Ventil
18 Pneumatisches Ventil
2 3 14
10 16 9
Bestellcode / Zubehör
CM444-AA***FK****+*EF*
CYC25-AB+NA
Bauseits zu stellen (AD = 4 mm, ID = 2 mm)
Zum Beispiel: CPA875-*F* oder
CPA871-*F*
Bauseits zu stellen
Verbindungskabel sind bauseits zu stellen
Versorgung ist bauseits zu stellen
Druckluftschlauch (AD = 6 mm, ID = 4 mm) ist bau-
seits zu stellen
Beim CYC25 beigelegt
Versorgung ist bauseits zu stellen
Zum Beispiel: CPA875-*+*RA/RB* oder
CPA871-*+*RA/RB*
Bauseits zu stellen
Bauseits zu stellen
TSP 71181130
