Endress+Hauser Cleanfit Control CYC25 Technische Information Seite 5

Cleanfit Control CYC25
Endress+Hauser
13 12

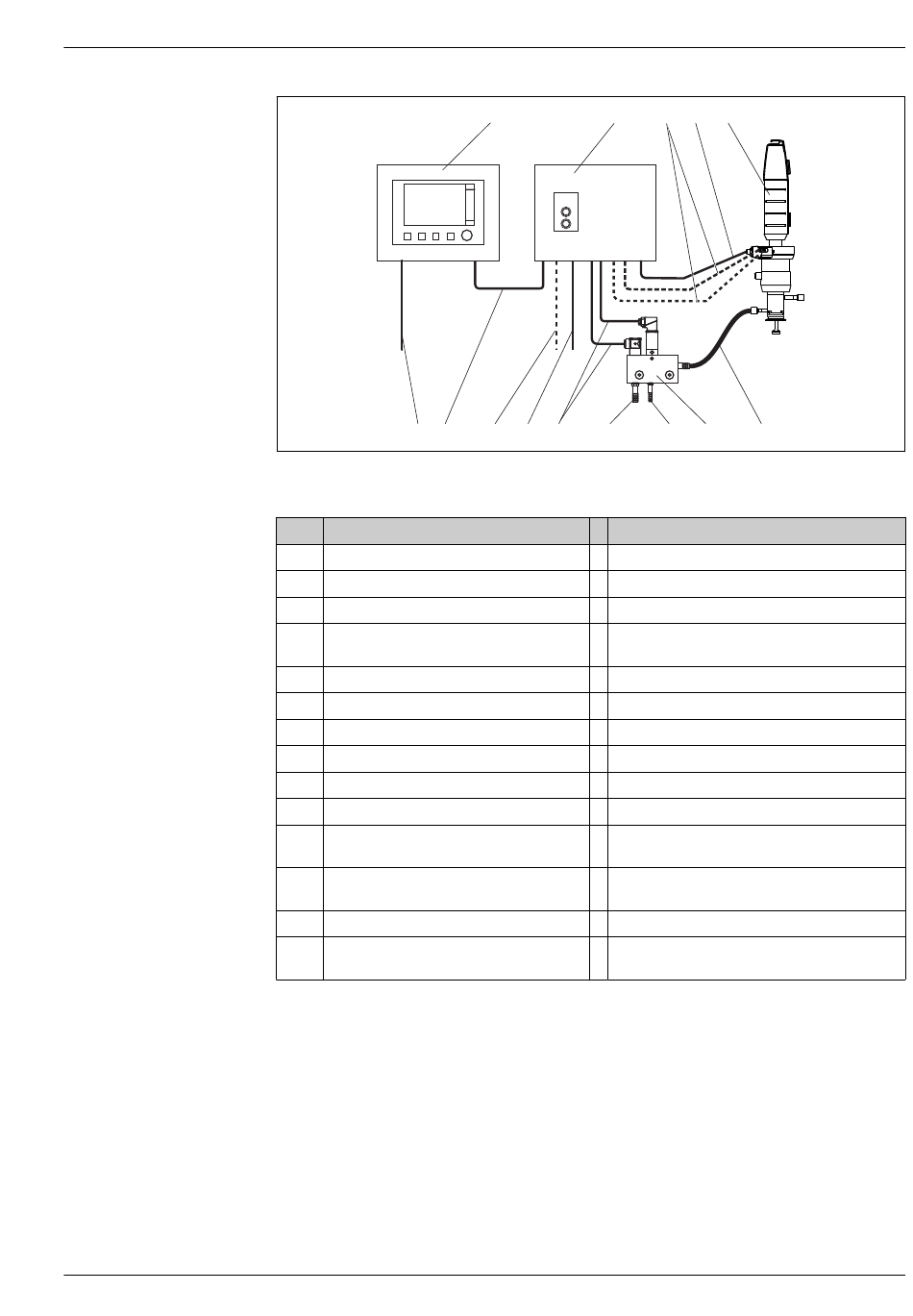

 3 Cleanfit Control mit Reinigungsinjektor und Endlagenerkennung
Pos. Bezeichnung
1 Messumformer Liquiline CM44x
2 Cleanfit Control CYC25
3 Druckluft Steuerleitungen
4 Pneumatische Wechselarmatur
5 Schlauch für Reinigungsmedium
6 Reinigungsinjektor Chemoclean CYR10
7 Eingang für Reinigungsmedium
8 Eingang für Treibwasser
9 24 V - Versorgung der Ventile
10 24 V - Versorgung für Cleanfit Control
11 Druckluftversorgung für Cleanfit Control
12 Signalleitung Messumformer - Cleanfit Con-
trol
13 Stromversorgung für Messumformer
14 Kabel für elektrische Endlagenerkennung
1 2
11 10 9 8
Bestellcode / Zubehör
CM444-AA***FK****+*EF*
CYC25-AA+NAPA
Bauseits zu stellen (AD = 4 mm, ID = 2 mm)
Zum Beispiel: CPA875-*F* oder
CPA871-*F*
Bauseits zu stellen (DN16)
CYR10-A8
Schlauchtülle DN12
Schlauchtülle DN16
Verbindungskabel sind bauseits zu stellen
Versorgung ist bauseits zu stellen
Druckluftschlauch (AD = 6 mm, ID = 4 mm) ist bau-
seits zu stellen
Beim CYC25 beigelegt
Versorgung ist bauseits zu stellen
Zum Beispiel: CPA875-*+*RA/RB* oder
CPA871-*+*RA/RB*
3 14 4
7 5
6
A0026529
5
