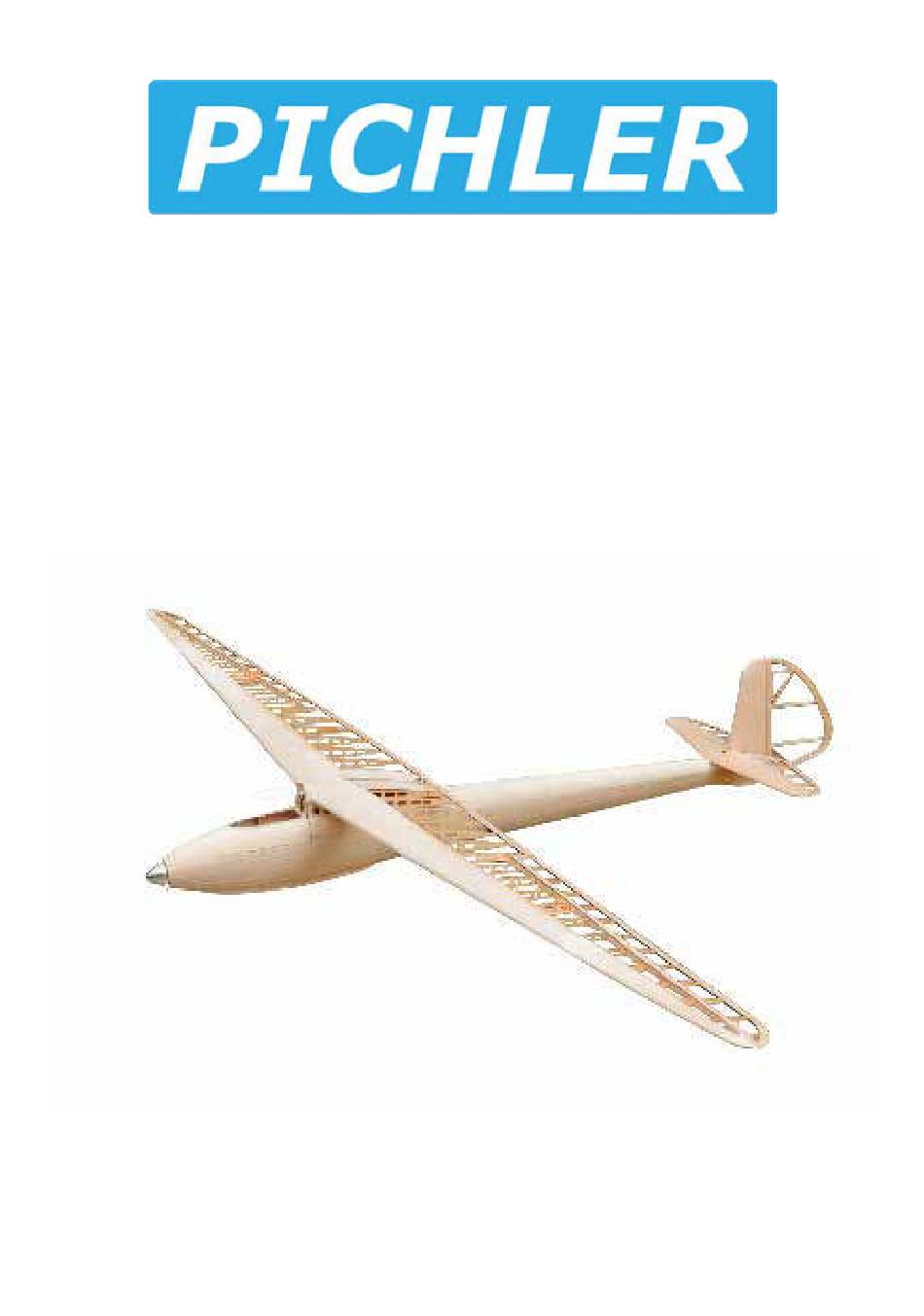

- Seite 1 Weihe 50 #15801 Bauanleitung www.modellmarkt24.ch...
- Seite 2 Spezifikationen Spannweite 109in / 2770mm Flächeninhalt 51.24 dm² Abfluggewicht 1.2kg - 1.4kg Rumpflänge 1241mm Scale 1:6.5 Inhaltsverzeichnis Vorwort ..............Inhalt ..............Aufbau: Seitenleitwerk .......... 5 - 8 Aufbau: Höhenruder ..........9 - 11 Aufbau: Rumpf ............12 - 17 Aufbau: Rumpf Teil II ..........18 - 20 Aufbau: Kabinenhaube ..........
-
Seite 3: Besonderheiten Und Tipps
Vorwort Besonderheiten und Tipps 1. Lesen Sie das Handbuch durch, bevor Sie beginnen, damit Sie einen Überblick haben, was zu tun ist. 2. Überprüfen Sie alle Teile. Wenn Sie schwerwiegende Mängel oder fehlende Teile feststellen, wenden Sie sich bitte an Ihren Händler vor Ort. 3. - Seite 4 Inhalt Holzplatten Bezeichnung Teilenummer Menge E series:E1-E2 1.0mm Balsa A series:A1-A8 1.5mm Balsa B series: B1-B4 3.0mm Balsa 1.5mm Paulownia C series: C1-C2 2.0mm Sperrholz D series: D1-D5 1.5mm Sperrholz F series: F1 Holzleisten 3*3mm Balsa (Länge 70+30cm) 3*3mm Kiefer (Länge 70+30cm) 4*4mm Kiefer (Länge 50cm) 2*6mm Kiefer (Länge 70+30cm) Schrauben &...
- Seite 5 Aufbau: Seitenleitwerk Kante schleifen www.modellmarkt24.ch...
- Seite 6 Aufbau: Seitenleitwerk Kante schleifen www.modellmarkt24.ch...
- Seite 7 Aufbau: Seitenleitwerk www.modellmarkt24.ch...
- Seite 8 Aufbau: Seitenleitwerk Kante schleifen www.modellmarkt24.ch...
- Seite 9 Aufbau: Höhenleitwerk www.modellmarkt24.ch...
- Seite 10 Aufbau: Höhenleitwerk www.modellmarkt24.ch...
- Seite 11 Aufbau: Höhenleitwerk Kante schleifen Biegen Sie den Stahldraht entsprechend der Abbildung. www.modellmarkt24.ch...
- Seite 12 Aufbau: Rumpf www.modellmarkt24.ch...
- Seite 13 Aufbau: Rumpf F8-F12 montieren www.modellmarkt24.ch...
- Seite 14 Aufbau: Rumpf www.modellmarkt24.ch...
- Seite 15 Aufbau: Rumpf Montieren Sie die Einschlag- mutter an der Rückseite. www.modellmarkt24.ch...
- Seite 16 Aufbau: Rumpf 3*3mm Balsa Leisten 1.5*5mm Balsa Leisten G1 ist zwischen den beiden G2 Teilen www.modellmarkt24.ch...
- Seite 17 Aufbau: Rumpf G3 ist zwischen den beiden G4 Teilen Baunotizen: www.modellmarkt24.ch...
- Seite 18 Aufbau: Rumpf Teil II PVC Rohr Feuchten Sie das Holz leicht an. www.modellmarkt24.ch...
- Seite 19 Aufbau: Rumpf Teil II Befestigen Sie eine zusätzliche Holz-Leiste an L1. Trimmen Sie überstehendes Holz. www.modellmarkt24.ch...
- Seite 20 Aufbau: Rumpf Teil II 1.5*10mm Balsa Leisten www.modellmarkt24.ch...
- Seite 21 Aufbau: Kabinenhaube 5*1.5mm Balsa Leisten 10*1.5mm Balsa Leisten www.modellmarkt24.ch...
- Seite 22 Aufbau: Kabinenhaube www.modellmarkt24.ch...
- Seite 23 Aufbau: Tragfläche Der Zapfen ist nach oben geneigt 4*6mm Kiefer 4*4mm Kiefer www.modellmarkt24.ch...
- Seite 24 Aufbau: Tragfläche 3*3 Kiefer Montieren Sie R6-R14 Montieren Sie W4 Montieren Sie R16-R20 www.modellmarkt24.ch...
- Seite 25 Aufbau: Tragfläche Vorderkante 3*3 Kiefer www.modellmarkt24.ch...
- Seite 26 Aufbau: Tragfläche 6*6mm Balsa Leiste (halb) www.modellmarkt24.ch...
- Seite 27 Aufbau: Tragfläche www.modellmarkt24.ch...
- Seite 28 Aufbau: Tragfläche 3*3mm Balsa Leiste (halb) Bohren Sie die Löcher wie abgebildet www.modellmarkt24.ch...
- Seite 29 Aufbau: Tragfläche www.modellmarkt24.ch...
- Seite 30 Aufbau: Querruder Montieren Sie AR2-AR13 Schleifen Sie die Kanten wie abgebildet Kanten schleifen www.modellmarkt24.ch...
-
Seite 31: Aufbau: Zubehör
Aufbau: Zubehör 9mm Servo M2*8 Schraube (Spacer Version) M2*10 Schraube M2 Kugelgelenkverbinder M2 Mutter M2 Stahlschubstange M2*10 Schraube 1.0mm Stahldraht 9g Servo www.modellmarkt24.ch... - Seite 32 Aufbau: Zubehör 2217 Brushless Motor Spinner Größe: Durchmesser: 43mm Höhe: 38mm Steuerweg HÖHENRUDER ±15° SEITENRUDER ±15° QUERRUDER +15°-5° Copyright Pichler Modellbau GmbH 2022 Pichler Modellbau GmbH Lauterbachstraße 19| DE-84307 Eggenfelden Mail@pichler.de | 08721-5082660 www.modellmarkt24.ch...
