Wieland gesis NRG GST18i5 Montageanleitung

Montageanleitung (Original)
gesis® NRG GST18i5
Einspeisemodul
• Alle Komponenten des gesis® NRG-Systems dürfen nur von geschulten
Elektrofachkräften installiert, in Betrieb genommen und gewartet werden.
Personal, das diese Komponenten installiert, in Betrieb nimmt oder wartet, muss diese
•
Anleitung gelesen und verstanden haben.
• Die einschlägigen Normen, Richtlinien, Vorschriften und Bestimmungen des jeweiligen
Landes sind zu beachten.
Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
•
Vorschriften entsprechen.
• Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
• Im Falle eines Defekts senden Sie die Komponente zurück an Wieland Electric.
Verwenden Sie keine Komponenten von Drittherstellern. Für Schäden, die aus
•
Kombination mit Komponenten von Drittherstellern resultieren, wird keine
Gewährleistung übernommen.
• Bewahren Sie diese Anleitung für spätere Eingriffe gut auf.
• Für blaue Flachkabel (DIMM) nur blaue Systemkomponenten verwenden.
• Für grüne und schwarze Flachkabel (BASIC) nur schwarze Systemkomponenten verwenden.
Keine Verwechslungsgefahr mit Systemen gemäß IEC 60309, IEC 60320 oder IEC 60906
•
bzw. mit nationalen Stecker- und Steckdosensystemen für den Hausgebrauch.
• Verwechselbarkeit zwischen Installationssteckverbindersystemen verschiedener
Hersteller wird nicht automatisch durch Übereinstimmung mit der EN 61535 verhindert.
Die Kompatibilität mit Produkten von Fremdherstellern kann nicht gewährleistet
•
werden.
• Installationssteckverbinder sind kein Ersatz für nationale Stecker- / Steckdosensysteme
für den Hausgebrauch.
• In leicht zugänglichen Bereichen müssen ungenutzte Steckverbindungen mit
Verschlussstücken versehen werden.
Wenn das Einspeisemodul nachträglich auf dem Flachkabel versetzt wird, müssen die
•
Kontaktöffnungen im Kabel mit Kabelpflaster verschlossen werden!
• Niemals unter Spannung Montage oder Demontage durchführen.
Die Komponenten des GST18® -Systems dienen der Verteilung von Energie und/oder Daten
im Innenbereich von Gebäuden.
1 Lieferumfang (vormontiert)
Die gelieferten Komponenten und Kabel dürfen weder verändert noch modifiziert werden.
• Bodenplatte 1×
Bestücktes Anschlussmodul 1×
•
• Zugentlastungsbügel 1×
• Zugentlastungsschrauben 2×
Deckel 1×
•

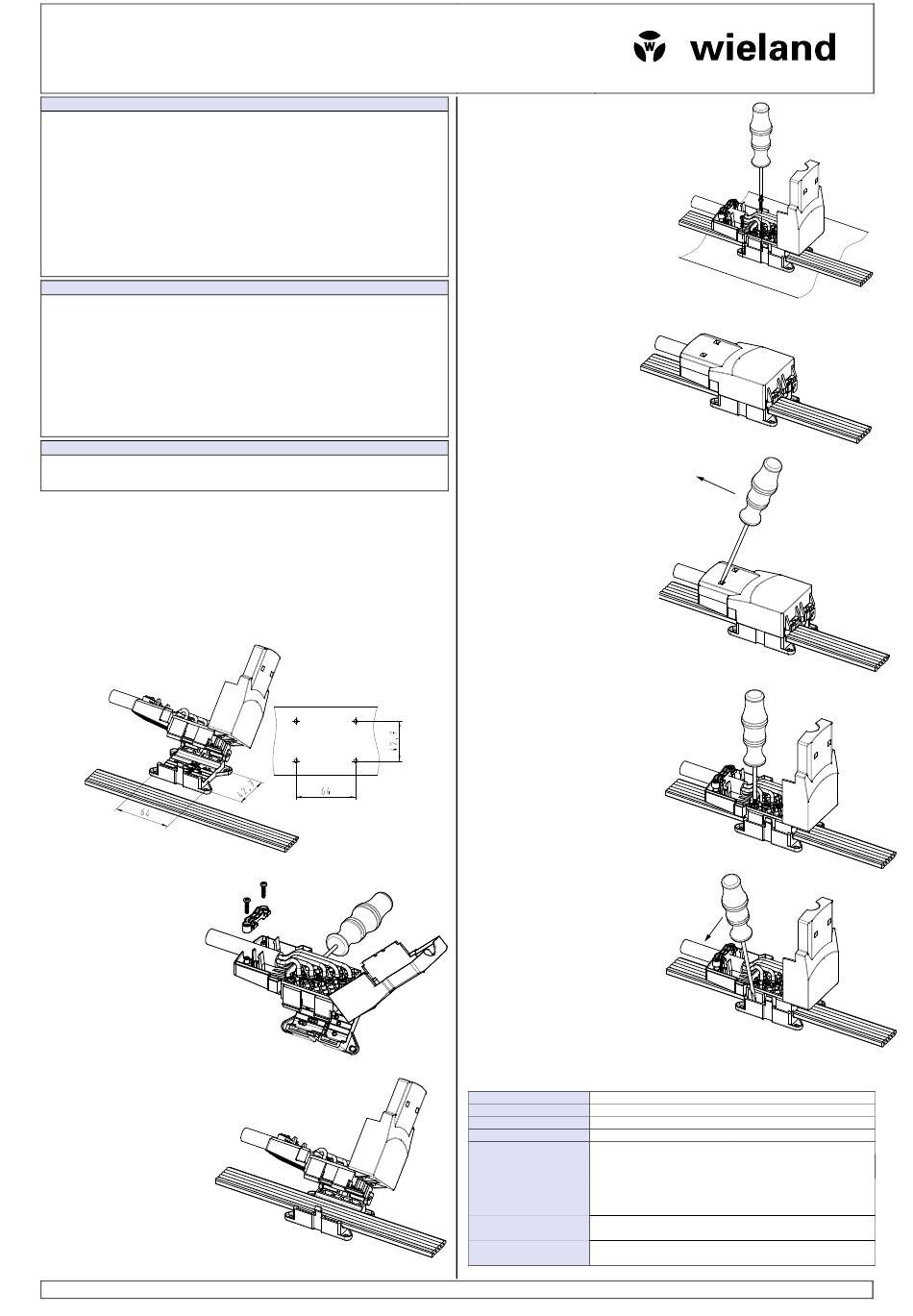

2 Bohrlochbemaßung
3 Montage
1. Einspeisekabel abmanteln(PE:
100 mm, L1/D1: 82 mm, N:
72 mm, L2/D2: 62 mm, L3:
56 mm, Abmantelhilfe im
Deckel) und abisolieren
(8 mm). Bei feindrähtigen
Adern Ader-endhülsen
verwenden. Adern
nacheinander in die
gekennzeichneten
Klemmsstellen einlegen und
Anschlussschrauben anziehen
(0,5 Nm).
2. Einspeisekabel in die
Zugentlastung einlegen,
Zugentlastungsbügel mit
beiden Schrauben anziehen (0,6 Nm).
3. Flachkabel in einem geeigneten
Kabelführungssystem verlegen.
Verlegerichtung für die Abgangs-
richtung der Steckverbinder
beachten. Flachkabel bündig in
die codierte Bodenplatte
einlegen (92.050.1553.1 für
grünes/schwarzes Kabel,
92.050.163.0 für blaues Kabel).
Doc. # BA001020 – 06/2022 (Rev. B)
gesis® BASIC 92.050.1553.1
gesis® DIMM 92.050.1653.0
HINW EISE
VORSICH T
VORSICH T
Wieland Electric GmbH
Brennerstraße 10 – 14
96052 Bamberg
Phone +49 951 9324-0
Fax +49 951 9324-198
info@wieland-electric.com
www.wieland-electric.com
4. Optional Bodenplatte mit den
Befestigungslöchern am gewünschten
Untergrund befestigen.
5. Anschlussmodul schließen und mit
deutlich vernehmbarem Klicken
einrasten. Danach alle Kontaktschrauben
nacheinander anziehen (0,5 Nm).
6. Deckel schließen und mit
deutlich vernehmbarem Klicken
einrasten.
Achtung:
Wenn der Deckel nicht
vollständig schließt, wurden
nicht alle Schrauben korrekt
angezogen!
4 Demontage
1. Verriegelung des Deckels mit einem
Werkzeug (Schraubendreher) öffnen.
Verriegelungsnasen in Pfeilrichtung
drücken.
2. Kontaktschrauben und
Anschlussschrauben lösen.
3. Verriegelung der Bodenplatte mit
Werkzeug (Schraubendreher)
entriegeln und Modul vom Flachkabel
lösen. Öffnungen in der Isolation mit
Kabelpflaster verschließen.
5 Technische Daten
Bemessungsspannung
Bemessungsstrom
Schutzklasse
Schutzart
Anschlussquerschnitt
Einspeisekabel
Anzugsdrehmoment
Kontaktschrauben
Anzugsdrehmoment
Zugentlastung
gesis® NRG GST18i5
250 / 400 V
20 A
I
IP40
f mit Aderendhülsen e ohne Aderendhülsen
2,5 ... 4 mm² 2,5 ... 6 mm²
Achtung:
Für feinadrige Kabel müssen Aderendhülsen verwendet
werden!
0,5 Nm
0,6 Nm
1 DE
