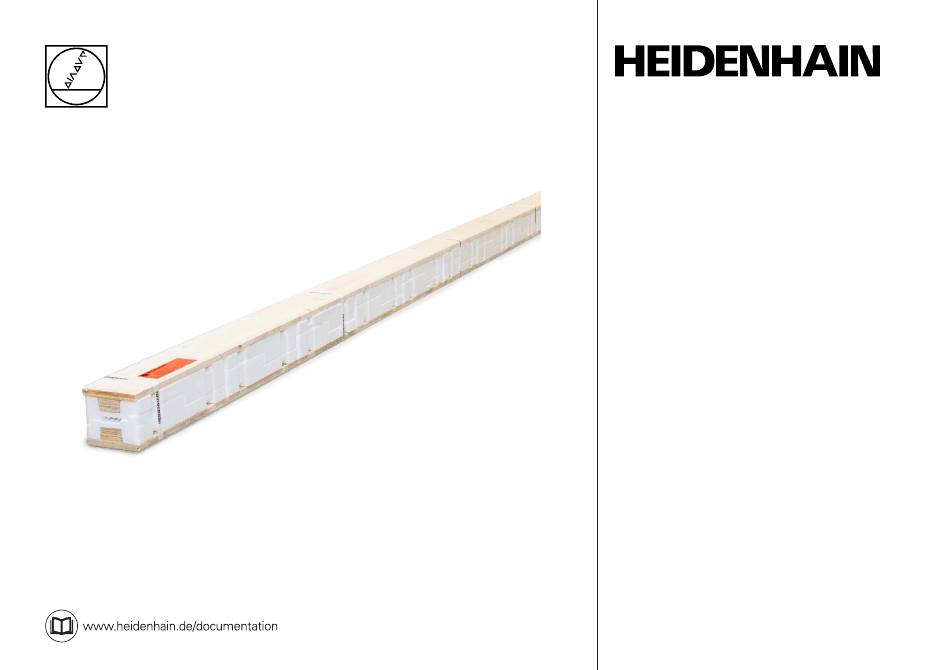

HEIDENHAIN LIF Auspackanleitung Gebrauchsanleitung
Quicklinks
This document describes the unpacking and handling of overlong LIF/LIP scales
(ML > 3040 mm).
For scale mounting, please refer to the separate Instructions.
Dieses Dokument beschreibt das Auspacken und die Handhabung von
überlangen Maßstäben LIF/LIP (ML > 3040mm).
Für Montage des Maßstabes bitte separate Anleitung beachten.
Unpacking Instructions
Auspackanleitung
LIF/LIP
(ML > 3040mm)
Scale
Maßstab
09/2019
Verwandte Anleitungen für HEIDENHAIN LIF
Inhaltszusammenfassung für HEIDENHAIN LIF
- Seite 1 Unpacking Instructions Auspackanleitung LIF/LIP (ML > 3040mm) This document describes the unpacking and handling of overlong LIF/LIP scales (ML > 3040 mm). For scale mounting, please refer to the separate Instructions. Scale Dieses Dokument beschreibt das Auspacken und die Handhabung von Maßstab...
- Seite 2 - Carefully remove the packaged scale from the shipping crate - Avoid shock, torsion, and bending - Verpackten Maßstab vorsichtig der Transportkiste entnehmen - Stöße, Torsion und Biegung vermeiden - Place the packaged scale on a flat surface (sticker facing upwards) - Cut the strap - Verpackten Maßstab auf ebenem Untergrund ablegen (Aufkleber nach oben)
- Seite 3 - Lift off the upper part of the packaging - Oberteil der Verpackung abnehmen - Keep the note on the warning label in mind during the entire mounting procedure The warning label is attached exactly to the fragile position of the butt joint - Hinweis auf dem Warnschild während des gesamten Montagevorgangs beachten Das Warnschild klebt exakt auf der bruchempfindlichen...
- Seite 4 To remove the scale from the packaging or carry it: - Place the scale on edge - To stabilize the scale, grasp it from the left and right of the butt joint Two persons are required to carry the scale with ML > 3040 Three persons are required to carry the scale with ML >...
- Seite 5 - Hold the free end of the scale - Pull off the film tubing from the other end of the scale - Freies Maßstabende festhalten - Am anderen Maßstabende den Folienschlauch vom Maßstab abziehen - Clean the machine base - Maschinenbett reinigen...
- Seite 6 - Place the scale with applied protective film edgewise on the mounting surface - Turn the scale (graduation side with protective film facing upwards) - Maßstab mit Schutzfolie auf Montagefläche hochkant ablegen - Maßstab umlegen (Teilungsseite mit Schutzfolie nach oben) - Peel off the protective film - Schutzfolie abziehen...
- Seite 7 - Place the scale on edge and clean it from both sides Use a soft cloth with isopropyl alcohol - Maßstab hochkant stellen und beidseitig reinigen Weiches Tuch mit Isopropanol verwenden - Set the scale down again with the graduation side facing upwards - Maßstab wieder mit Teilungsseite nach oben ablegen...
