Bedienungsanleitung

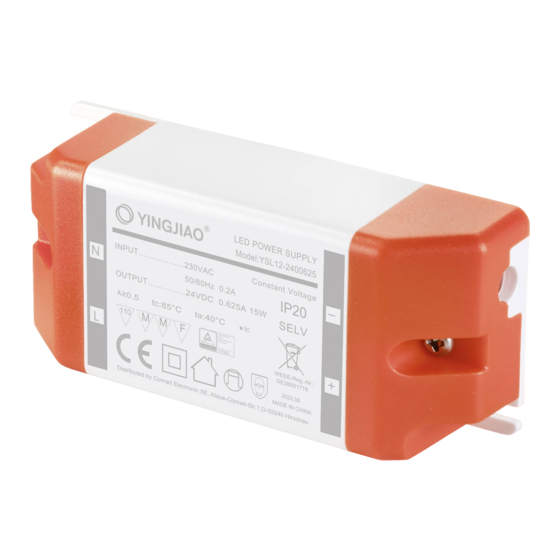

LED-Netzteil
Best.-Nr. 2575392
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Schaltnetzteil,
das Leuchtdioden (LED-Leuchten) mit einer Gleichspannung
von 24 V versorgt. Das Netzteil ist mit einer elektronischen
Schutzschaltung versehen, die im Falle von Überlastung,
Überspannung, Kurzschluss oder Übertemperatur umge-
hend die Stromversorgung unterbricht. Nach Behebung der
Störung wird der angeschlossene Verbraucher automatisch
wieder mit Strom versorgt.
Das Gerät ist ausschließlich für den Innengebrauch
bestimmt. Der Kontakt mit Feuchtigkeit ist in jedem Fall
zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das
Produkt nicht umbauen und/oder verändern. Sollten Sie
das Produkt für andere als die zuvor beschriebenen Zwecke
verwenden, kann das Produkt beschädigt werden. Eine un-
sachgemäße Verwendung kann außerdem zu Gefahren wie
Kurzschlüssen, Bränden oder elektrischen Schlägen führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und
bewahren Sie sie sicher auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und euro-
päischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Schaltnetzteil
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den
abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf
Gefahren für Ihre Gesundheit hin, z. B. Strom-
schläge.
Das Symbol mit dem Ausrufezeichen im Drei-
eck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese In-
formationen immer aufmerksam.
Dieses Produkt ist ausschließlich in Innenräu-
men und auch dort nur im Trockenen in Betrieb
zu nehmen.
Das Produkt entspricht der Schutzklasse II
(verstärkte oder doppelte Isolierung, Schutz-
isolierung).
In dem Produkt ist ein kurzschlussfester, ge-
schlossener Sicherheitstransformator verbaut.
Bei dem Produkt handelt es sich um ein unab-
hängiges Vorschaltgerät, das zur Verwendung
außerhalb von Leuchten ohne zusätzliche Ab-
deckung geeignet ist.
Das LED Netzteil ist zur direkten Montage auf
F
normal entflammbaren Oberflächen geeignet.
Das LED Netzteil kann auf/an Holzoberflächen
M M
befestigt werden.
Das LED Netzteil ist vor Überhitzung gegen
110
Temperaturen von ≥ 110 ºC geschützt.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und beachten Sie insbe-
sondere die Sicherheitshinweise. Sollten
Sie die in dieser Bedienungsanleitung
aufgeführten Sicherheitshinweise und In-
formationen für einen ordnungsgemäßen
Gebrauch nicht beachten, übernehmen wir
keine Haftung für daraus resultierende Per-
sonen- oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern
und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen.
Dieses könnte andernfalls für Kinder zu einem gefährli-
chen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen,
direkter Sonneneinstrahlung, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspru-
chung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen
Sie das Produkt außer Betrieb und schützen Sie es vor
unbeabsichtigter Verwendung. Der sichere Betrieb ist
nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Um-
gebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße,
Schläge oder sogar das Herunterfallen aus geringer Höhe
können das Produkt beschädigen.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel
in Bezug auf die Arbeitsweise, die Sicherheit oder den
Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbei-
ten ausschließlich von einer Fachkraft bzw. einer zuge-
lassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungs-
anleitung nicht beantwortet wurden, wenden Sie sich an
unseren technischen Kundendienst oder anderes Fach-
personal.
b) Angeschlossene Verbraucher
• Beachten Sie auch die Sicherheits- und Bedienhinweise
der übrigen Geräte, die an dieses Produkt angeschlossen
sind.
c) Schutzart (IP20)
• Zusätzlich ist es mit einer Schutzvorrichtung gegen das
Berühren spannungsführender Teile und das Eindringen
von Fremdkörpern, die größer als 12,5 mm sind, verse-
hen.
• Gegen Wasser, brennbare Gase und Dämpfe besteht
hingegen kein Schutz.
• Es wird daher empfohlen, das Gerät in einem Schalt-
schrank unterzubringen, der das gewünschte Maß an
Schutz bietet.
d) Produkt
Das Netzteil darf nur für den Betrieb von LED-Leuchten ver-
wendet werden.
e) Installieren
Achtung, wichtiger Hinweis!
Der Einbau und Anschluss dieses Produkts darf nur
durch Personen erfolgen, die entsprechende Kenntnisse
und praktische Erfahrung im Umgang mit Elektroinstalla-
tionen vorweisen können! *)
Durch eine unsachgemäße Installation riskieren Sie:
• Ihr eigenes Leben.
• das Leben desjenigen, der das elektrische Gerät in Be-
trieb nimmt.
Bei unsachgemäßer Installation riskieren Sie zudem schwere
Sachschäden, z. B. durch einen Brand.
Beachten Sie, dass Sie bei Personen- und Sachschäden per-
sönlich zur Verantwortung gezogen werden können.
Wenden Sie sich daher stets an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere Fachkenntnisse in den
folgenden Bereichen erforderlich:
• Die anzuwendenden „fünf Sicherheitsregeln": Freischal-
ten (Trennen von der Spannungsversorgung); Gegen
Wiedereinschalten sichern; Spannungsfreiheit allpolig
feststellen; Erden und Kurzschließen; Benachbarte, un-
ter Spannung stehende Teile abdecken oder abschran-
ken
• Einsatz von geeigneten Werkzeugen, Messgeräten und
persönlicher Schutzausrüstung, sofern dies erforderlich
ist
• Auswertung von Messergebnissen
• Verwendung von elektrischem Installationsmaterial, um
die Voraussetzungen für eine sichere Trennung von der
Spannungsversorgung zu gewährleisten
• IP-Schutzarten
• Anbringung elektrischer Isoliermaterialien
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbedin-
gungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen usw.)
Sollten Sie auch nur in einem der oben genannten Bereiche
nicht über ausreichend Kenntnisse verfügen, sollten Sie so-
wohl von der Montage als auch vom eigenständigen Anschlie-
ßen unbedingt absehen und einen Fachmann beauftragen.
Anschlussschema
Wichtig
• Achten Sie darauf, dass die Polaritäten am Produkt mit den im Anschlussschema dargestellten Polaritäten über-
einstimmen.
• Ausgangskabel zu LED-Leuchten sollten eine Länge von mindestens zwei Metern aufweisen.
• Sorgen Sie dafür, dass die Luftzufuhr nicht behindert wird und das Produkt zu keinem Zeitpunkt abgedeckt
ist. Dieses Gerät ist für die Kühlung durch natürliche Konvektion ausgelegt und benötigt daher kein externes
Gebläse. Informationen zu den Betriebs- und Lagerbedingungen finden Sie im Abschnitt „Technische Daten".
• Die auf dem Typenschild des Netzteils und im Abschnitt „Technische Daten" angegebenen Lasten dürfen nicht
überschritten werden.
• Ordnen Sie die Plus- und Minus-Markierungen wie auf dem Typenschild des Produkts zu.
Wartung
Das Produkt ist wartungsfrei und sollte unter keinen Umständen in seine Einzelteile zerlegt werden. Reparaturen sind aus-
schließlich durch einen autorisierten Fachmann durchzuführen.
Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Sym-
bol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer
getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Er-
fassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der
Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Con-
rad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):
• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
• in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne
des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Alt-
geräte-Recycling gelten.
Technische Daten
Betriebsspannung/-frequenz 230 V/AC, 50/60 Hz
Betriebsstrom (max.) 0,2 A
Ausgangsspannung 24 V/DC
Ausgangsstrom 0,625 A
Ausgangsleistung (max.) 15 W
Dimmbar Nein
Spannungstoleranz ±5 %
Welligkeit (S-S) 300 mV
80 %
Der Wirkungsgrad bei Volllast
Schutzvorrichtungen Überlastung, Überspannung, Kurzschluss, Überhitzung
Schutzart IP20
Schutzklasse II
Eingangs-/Ausgangskabel H03VVH2-F 2 x 0,75 mm
Zu entfernende Isolierung 7 mm
Betriebsbedingungen -20 bis +40 ºC, 20 – 90 % rF (nicht kondensierend)
Lagerbedingungen -40 bis +80 ºC, 10 – 90 % rF (nicht kondensierend)
Abmessungen (L x B x H) 90 x 40 x 24 mm
Gewicht 65 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2023 by Conrad Electronic SE.
