INSTRUKCJA OBSŁUGI

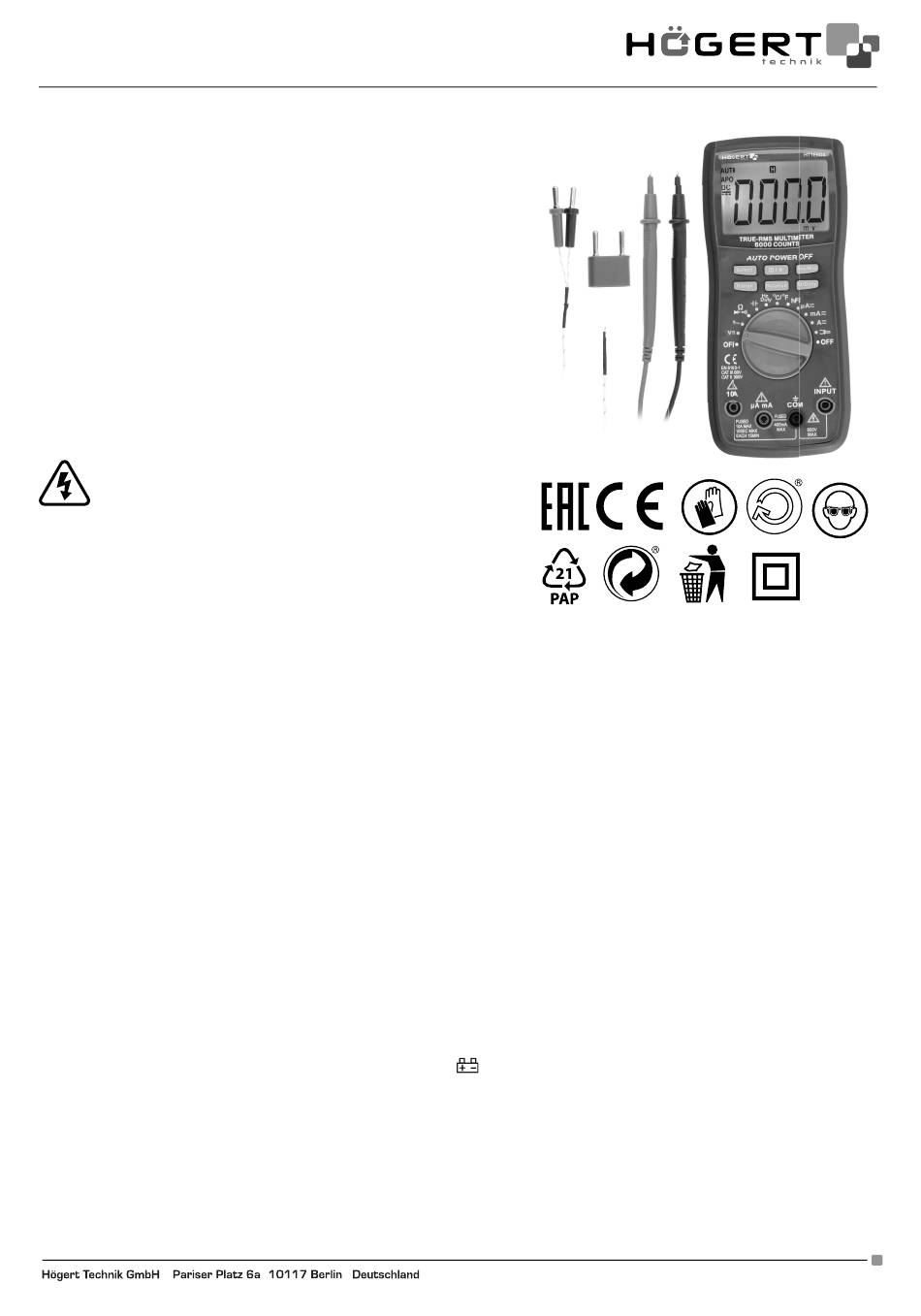

MULTIMETR HT1E604
Dziękujemy za zakup naszego produktu. Wyprodukowany zgodnie z wyso-
kim standardem produkt zapewni lata bezproblemowej pracy pod warun-
kiem stosowania zgodnie z instrukcją i odpowiednio utrzymany.
Niniejsza instrukcja zawiera wszystkie informacje dotyczące bezpieczeń-
stwa, instrukcje obsługi,
specyfi kacje i konserwacja miernika, który jest kompaktowy, ręczny i na
baterie.
• Przyrząd wykonuje pomiar napięcia i natężenia prądu stałego DC i prze-
miennego AC, rezystancji, ciągłości dźwięku, diody, hFE, akumulatora,
częstotliwości, pojemność, NCV i temperatury.
• Posiada funkcje wskazania polaryzacji, zatrzymania danych, wskazania
przekroczenia zakresu i automatyczne wyłączanie.
• Multimetr cyfrowy HT1E604 został zaprojektowany zgodnie z normą
EN61010-1 (elektroniczne przyrządy pomiarowe)
W kategorii napięcia (CAT III 600 V, CAT II 1000 V) i stopień zanieczyszczenia
OSTRZEŻENIE
Aby uniknąć możliwego porażenia prądem lub obrażeń ciała i
aby uniknąć możliwego uszkodzenie miernika lub testowanego
sprzętu, przestrzegaj następujących zasad:
• Przed użyciem miernika sprawdź obudowę. Nie używaj miernika, jeśli
jest uszkodzony lub obudowa (lub część obudowy) została usunięta.
Sprawdź pęknięcia i uszkodzenia mechaniczne. Zwróć uwagę na izolację
wokół złączy.
• Sprawdź przewody pomiarowe pod kątem uszkodzonej izolacji lub odsło-
niętego metalu. Sprawdź ciągłość przewodów pomiarowych.
• Nie przykładaj napięcia większego niż napięcie znamionowe wskazane na mierniku, między terminalami lub między dowolnym
terminalem a uziemieniem.
• Przełącznik obrotowy należy ustawić we właściwej pozycji i nie zmieniać podczas wykonywania pomiaru.
• Gdy miernik pracuje przy skutecznym napięciu ponad 60 V w DC lub 30 V RMS w AC, należy zachować szczególną ostrożność przed
porażeniem prądem.
• Użyj odpowiednich zacisków, funkcji i zakresu dla swoich pomiarów.
• Nie używaj ani nie przechowuj miernika w środowisku o wysokiej temperaturze, wilgotności, wybuchowym, łatwopalnym i silnym
polu magnetycznym.
• Podczas korzystania z przewodów pomiarowych nie dotykaj końcówek sondy.
• Odłączyć zasilanie obwodu i rozładować wszystkie wysokie napięcia kondensatory przed testowaniem rezystancji, ciągłości, diod
lub hFE.
• Wymień baterię, gdy tylko pojawi się wskaźnik baterii . Przy słabej baterii miernik może generować fałszywe wartości odczytu.
• Usuń połączenie między przewodami pomiarowymi a obwodem podczas testowania i wyłącz zasilanie miernika przed otwarciem
pokrywy do wymiany baterii.
• Do czyszczenia powierzchni należy używać miękkiej szmatki i łagodnego detergentu. Nie należy używać do tego żadnych środków
ściernych i rozpuszczalników.
• Miernik nadaje się do użytku w pomieszczeniach.
• Wyłącz miernik, gdy nie jest używany, i wyjmij baterię gdy nie używasz przez długi czas. Ciągle sprawdzaj baterię, ponieważ wyciek
może uszkodzić miernik.
2. DANE TECHNICZNE
Wyświetlacz:
Rozmiar ekranu:
Oznaczenie polaryzacji:
Wskazanie przekroczenia zakresu:
Wskaźnik niskiego poziomu naładowania baterii:
Wybór zakresu:
Temperatura pracy:
Temperatura przechowywania:
Typ baterii:
Wymiary:
Waga:
Adres producenta/ Adresse des Herstellers/ Manufacturer's Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
LCD, aktualizacja co 2 sekundy
64 x 42 mm
„-" wyświetla się automatycznie
wyświetla się „OL"
wyświetla się „
"
automatyczny lub ręczny
od 0°C do 40°C, wilgotność nie mniej niż 80% RH
od -10°C do 50°C, wilgotność względna nie mniejsza niż 85%
9 V NEDA 1604, odpowiednik 6F22
190 x 90 x 35 mm
około 357 g
1
