Revision und Wartung Tauchcomputer
Revision und Wartung Tauchcomputer
Juli
Juli
2005
2005
Archimede
Archimede
Rev
Rev
01/05
01/05
Tauchcomputer
Tauchcomputer
I und II
I und II

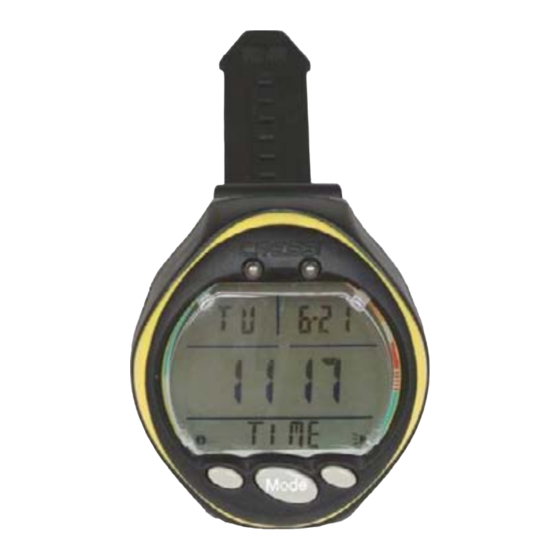

Archimede
II KS 764110
Archimede
II KS 764110
Schutzkappe gelb Art. Nr. KZ 764181
Schutzkappe gelb Art. Nr. KZ 764181
1
1
Werbung
Verwandte Anleitungen für Cressi Archimede I
Inhaltszusammenfassung für Cressi Archimede I
- Seite 1 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer Archimede II KS 764110 Archimede II KS 764110 Schutzkappe gelb Art. Nr. KZ 764181 Schutzkappe gelb Art. Nr. KZ 764181 Juli Juli 2005 2005 01/05...
- Seite 2 ACHTUNG ! ACHTUNG ! • Diese Anleitung ist nur für Fachpersonal bestimmt, das an einer speziellen, von Cressi-sub durchgeführten Schulung für Reparatur und Wartung der Ausrüstung teilgenommen hat. • Cressi-Sub haftet nicht für Wartungseingriffe und/oder Reparaturen, die von nicht autorisiertem Personal durchgeführt wurden.
- Seite 3 Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer ACHTUNG ! ACHTUNG ! • Cressi–sub empfiehlt, diese Anleitung vor jedem Eingriff aufmerksam durchzulesen, um sich einen Überblick über Werkzeuge und Techniken zu verschaffen, die für eine ordnungsgemäße Wartung und/oder Reparatur der Ausrüstung notwendig sind.
-
Seite 4: Einleitende Hinweise
Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer Einleitende Hinweise Einleitende Hinweise • Behandelt werden folgende Themen: • 1) Wechseln von Displayschutz und Gehäuse • 2) Batteriewechsel Juli Juli 2005 2005 01/05 01/05... - Seite 5 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer Wechseln von Displayschutz und Gehäuse Juli Juli 2005 2005 01/05 01/05...
- Seite 6 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Führen Sie ein stumpfes Werkzeug in einen der Seitenschlitze des Instruments ein und drücken Sie es leicht nach unten, um die Schutzkappe zu lösen. Juli Juli 2005...
- Seite 7 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Wiederholen Sie den gleichen Vorgang auf der gegenüberliegenden Seite. Wenn beide Seiten gelöst wurden, können Gehäuserahmen und Displayschutz vom Instrument entfernt werden, siehe dazu die Abbildung. Juli Juli 2005...
- Seite 8 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer Archimede Archimede Art. Nr. KS 764110 Art. Nr. KS 764110 Schutzkappe grau Schutzkappe grau Displayschutz Displayschutz Schutzkappe gelb Schutzkappe gelb Art. Nr. KZ 764182 Art.
- Seite 9 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Montage vom Displayschutz (s. Abb.). • Die seitlichen Zapfen des Displayschutzes in die entspre- chenden Ver- tiefungen des Gehäuserahmen einpassen. Juli Juli 2005 2005...
- Seite 10 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Die seitliche Abbildung zeigt einen korrekt eingesetzten Displayschutz für die Computer- modelle Archimede I und II. Juli Juli 2005 2005 01/05 01/05...
- Seite 11 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Das Instrument in die fertig montierte Schutzkappe einlegen, dabei darauf achten, dass die Druckknöpfe Tauchcomputers mit den Öffnungen in der Kappe übereinstimmen.
- Seite 12 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Die Teile nun, wie in der Abbildung gezeigt, zusammendrücken, bis leise Klickgeräusche ertönen, die zeigen, dass der Gehäuserahmen korrekt verbunden ist. Juli Juli 2005...
- Seite 13 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer 2) Batteriewechsel 2) Batteriewechsel Juli Juli 2005 2005 01/05 01/05...
- Seite 14 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer WICHTIG ! WICHTIG ! • Bei einem Batteriewechsel kann sein, dass alle Entsättigungsdaten sowie Uhrzeit und Datum verloren gehen. Geben Sie erneut Uhrzeit und Datum ein, um korrekte Daten im Logbuch des Computers zu haben.
- Seite 15 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Der Batteriewechsel ist sehr einfach und muss nicht unbedingt von Fachpersonal durchgeführt werden, sondern kann direkt vom Benutzer vorgenommen werden. Die Batterie muss immer dann ausgewechselt werden, wenn auf...
- Seite 16 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Den durchsichtigen Deckel auf der Rückseite des Computers mit einem Geldstück in Pfeilrichtung aufschrauben. Juli Juli 2005 2005 01/05 01/05...
- Seite 17 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Den Deckel abnehmen und den Zustand von Batterie und Batteriefach überprüfen. Juli Juli 2005 2005 01/05 01/05...
- Seite 18 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Wenn alles in Ordnung ist, die Batterie aus ihrem Sitz entfernen, dabei den Computer nach unten drehen. Juli Juli 2005 2005 01/05 01/05...
- Seite 19 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Beim Einsetzen der neuen Batterie auf die Pole achten (eine umgekehrte Polarität kann zu einem Verlust der Kalibrierungs- und Speicherdaten führen!). •...
- Seite 20 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Den O-Ring des Batteriefachdeckels austauschen. Das Batteriefach ist hermetisch abgeschlossen und nicht mit dem Inneren des Computers verbunden; kontrollieren Sie in jedem Fall vor dem erneuten Verschließen, dass...
- Seite 21 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer • Den Deckel nicht mit Gewalt zudrehen! Die hermetische Dichtigkeit des Batteriefachs wird durch zu starkes Drehen keineswegs verbessert. Außerdem kann dadurch der Deckel beschädigt werden und erschwert das Öffnen beim...
- Seite 22 Tauchcomputer Tauchcomputer Archimede I und II Archimede I und II Revision und Wartung Tauchcomputer Revision und Wartung Tauchcomputer Batterie Batterie Ring Deckel Ring Deckel Batteriefachdeckel Batteriefachdeckel Art. Nr. KZ 764190 Art. Nr. KZ 764190 Art. Nr. KZ 764189 Art. Nr. KZ 764189 Art.
