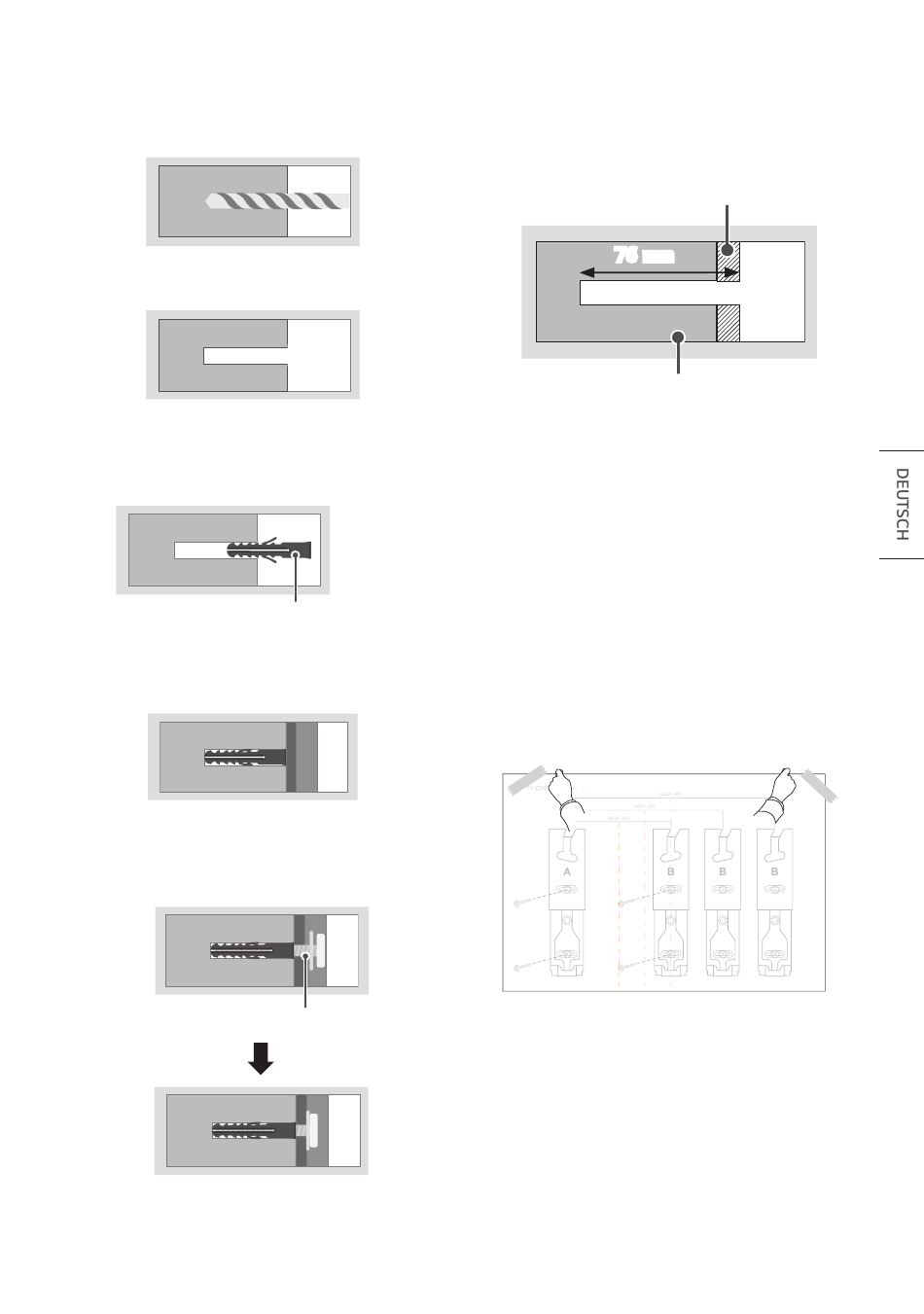

Installation an einer Betonwand
1. Bohren Sie an die Dübelpositionen Ø 8 mm-Löcher
mit einer Tiefe von 80-100 mm.
2. Entfernen Sie die Bohrrückstände aus den Löchern.
3. Stecken Sie die im Lieferumfang enthaltenen Dübel
in die Löcher der Wandhalterung. (Klopfen Sie die
Dübel mit einem Hammer in die Löcher.)
Dübel, mit denen die Wandhalterung befestigt wird
4. Drücken Sie die Wandhalterung eng an die Wand, so
dass die Löcher übereinanderliegen.
5. Ziehen Sie die Schrauben fest, damit die Wandhal-
terung sicher sitzt. Ziehen Sie die Schrauben mit
einem Drehmoment zwischen 45-60 kgf/cm fest.
Schrauben, mit denen die Wandhalterung befestigt wird
Für Installation in Holzpfosten
Verwenden Sie einen Ø 4 mm Bohrkopf für Holz und
eine Bohrtiefe von 76 mm. (Entfernen Sie die Bohr-
rückstände aus den Löchern.)
76 mm
Holzbalken
Schrauben Sie die Befestigungsschraube direkt in
den Holzpfosten, ohne die Dübel der Wandhalterung
einzusetzen.
3. Befestigung des Anweisungspa-
piers an der Wand
Befestigen Sie das Anweisungspapier an der Wand,
wenn Sie sich über den Installationsort im Klaren sind.
- Achten Sie darauf, dass das Anweisungspapier flach
an der Wand anliegt, wenn Sie es an der Wand
befestigen.
- Orientieren Sie sich bei der Befestigung an der
Außenlinie des Fernsehers und der Mitte des
Fernsehers.
Trockenbauwand
5
