Installationshandbuch

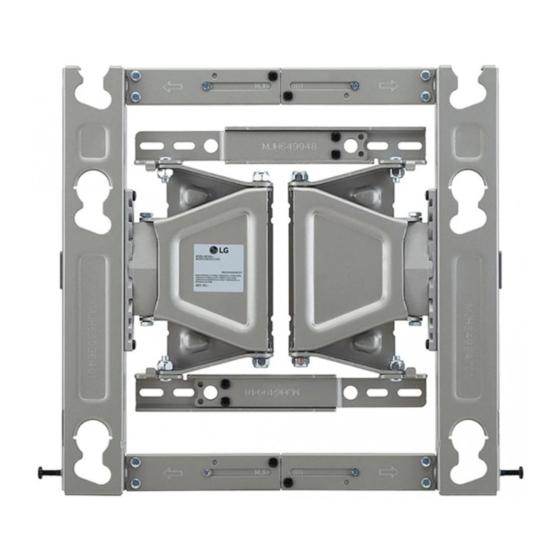

Wandhalterung
Lesen Sie die Sicherheitsvorkehrungen aufmerksam durch, bevor Sie dieses
Produkt zum ersten Mal verwenden. Bewahren Sie dieses Handbuch nach
dem Lesen zum späteren Nachschlagen an einem leicht zugänglichen Ort
auf.
OLW480B
Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG OLW480B
Inhaltszusammenfassung für LG OLW480B
- Seite 1 Lesen Sie die Sicherheitsvorkehrungen aufmerksam durch, bevor Sie dieses Produkt zum ersten Mal verwenden. Bewahren Sie dieses Handbuch nach dem Lesen zum späteren Nachschlagen an einem leicht zugänglichen Ort auf. OLW480B www.lg.com Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Sicherheitsvorkehrungen
ZUBEHÖR Wandmontagedübel Wandmontageschraube Installationshandbuch 6 St. 6 St. Distanzstück A Distanzstück B Sicherungsfeder 4 St. 4 St. 2 St. Abstandhalter A Abstandhalter B Schutzpolster 4 St. 4 St. 4 St. (M6 x L45) (M6 x L18) Sicherheitsvorkehrungen - Wenn Sie ein professioneller Installateur sind, dann lesen Sie dieses Handbuch vor der Installation des Produkts sorgfältig durch. - Nachdem Sie das Produkt gemäß... -
Seite 3: Vor Der Installation Zu Beachten
Vorsicht Beachten Sie die Anweisungen im Für die Installation des Produkts oder die Anpassung Installationshandbuch, um das Produkt ordnungsgemäß der Höhe nach der Installation sind mindestens vier zu installieren. Personen erforderlich. Die Nichtbefolgung der Anweisungen im Wenn Sie versuchen, das Produkt alleine zu installieren, Installationshandbuch kann zu einer falschen Montage des kann es herunterfallen und zu Verletzungen führen oder Produkts führen und ernsthafte Verletzungen oder Schäden... -
Seite 4: Die Abstandhalter Befestigen
Installationsanweisungen - Die Abbildungen können vom eigentlichen Produkt abweichen. - Bitte wenden Sie sich bei der Montage der Wandhalterung an einen Fachmann. Die Abstandhalter befestigen - Wenn die Schrauben am Abstandshalter nicht vollständig festgezogen werden können, überprüfen Sie die Länge der Schrauben. Modell mit VESA-Größe 300 x 300 Modelle mit VESA-Größe 400 x 200, 300 x 200 Distanzstückschraube A... - Seite 5 Länge der Wandmontagehalterung anpassen (Nur Modelle mit VESA-Größe 400 x 200) 1. Lösen Sie die Schrauben (an 8 Punkten). 2. Halten Sie die Wandhalterung fest, und ziehen Sie an beiden Seiten. Schrauben (8 St.) 3. Wenn Sie die Halterung verlängert haben, befestigen Sie die Schrauben wieder an ihren jeweiligen Teilen(an 8 Punkten).
- Seite 6 Dübel und Schrauben in Position befestigen Befolgen Sie die nachfolgenden Anweisungen. - Überprüfen Sie die Beschaffenheit der Wand sowie die Stärke der Wandverkleidung. - Sie können die mitgelieferten Dübel und Schrauben nur dann verwenden, wenn die Wand aus Beton ist, der nicht bricht. - Installieren Sie das Gerät nicht auf Holzträgern, Gipskartonplatten oder Wänden aus mitteldichter Faserplatte (MDF).
-
Seite 7: Tv-Gerät An Der Wandhalterung Befestigen
TV-Gerät an der Wandhalterung befestigen - Zum Heben des Produkts sind mindestens zwei Personen erforderlich. * Achtung: Stellen Sie sicher, dass das Netzkabel bei der Installation nicht zwischen der Wandmontagehalterung und dem Gerät eingeklemmt wird.(Ein eingeklemmtes Stromkabel kann Schäden am Produkt verursachen.) →... -
Seite 8: Fixieren Der Sicherungsfedern
Fixieren der Sicherungsfedern * Achtung: Wenn das Gerät nicht sicher befestigt ist, kann es sich lösen. Dies kann zu Schäden bzw. zu Verletzungen führen. Sicherungsfeder Produkt ausrichten - Wenn sich das Produkt nach der Installation nicht in einer waagerechten Position befindet, passen Sie es mithilfe der Schrauben an. (Das Produkt wird nach oben oder nach unten bewegt, je nachdem, in welche Richtung die Schrauben gedreht werden.) ±... -
Seite 9: Kabel Organisieren Und Schutzpolster Befestigen
Kabel organisieren und Schutzpolster befestigen - Ordnen Sie die Kabel entsprechend der Abbildung an. Sie sollten separat erworbene oder die mit Ihrem TV-Gerät mitgelieferten Kabelbinder verwenden. - Befestigen Sie die Schutzpolster am Gerät, um die Stoßwirkung auf das Gerät zu verringern, wenn es beim Neigen auf die Wand trifft. Befestigen Sie es an der gewünschten Position, wie im Bild gezeigt. -
Seite 10: Produktspezifikationen
Produktspezifikationen 15 ± 2° 13 ± 2° [Einheit: mm] [300 X 300] 113,5 113.5 177.6 177.6 82.5 107.3 162.5 118.3 ▼ ▼ ▼ ▼ 82.5 107.3 162.5 118.3 [400 X 200] 213,5 213.5 ▼... - Seite 11 Modellname OLW480B Breite (mm) 350 (Standard)/ 450 (verlängert) Höhe (mm) Tiefe (mm) Produktgewicht (kg) 3,72 VESA-Spezifikationen für 300 x 300, 300 x 200 (Standard) Wandhalterung / 400 x 200 (verlängert) Max. Zuglast (kg)
- Seite 12 Unterstützte Displays Die Modell- und Seriennummer finden Sie auf der Rückseite oder Seite des Produkts. (Weitere Informationen zu den geeigneten Modellen erhalten Sie bei Ihrem Händler Bitte notieren Sie diese Angaben unten, oder im Benutzerhandbuch zum TV-Gerät.) damit Sie sie im Reparaturfall verfügbar haben.
