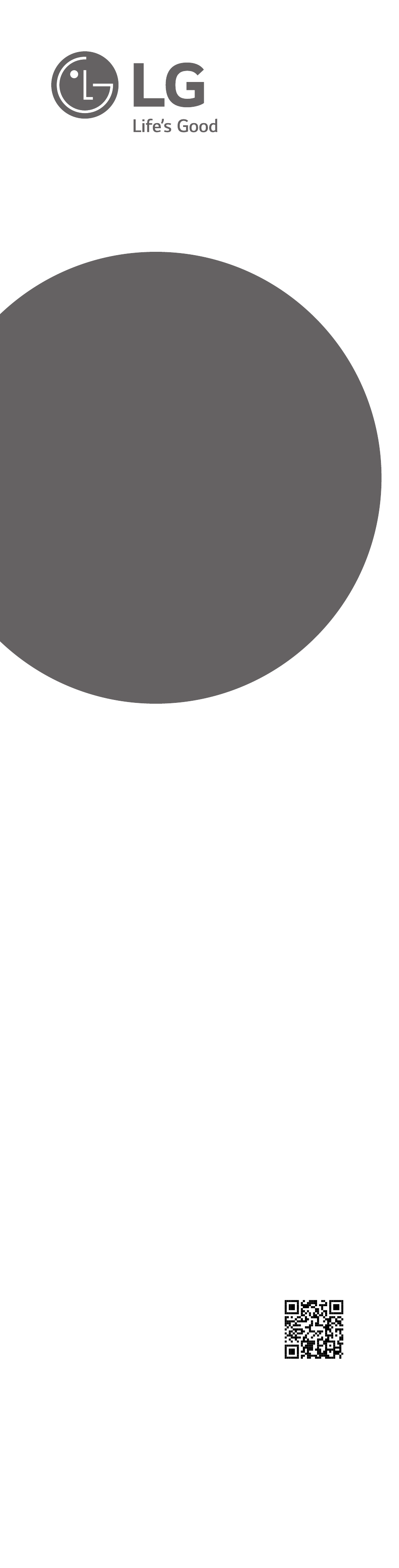

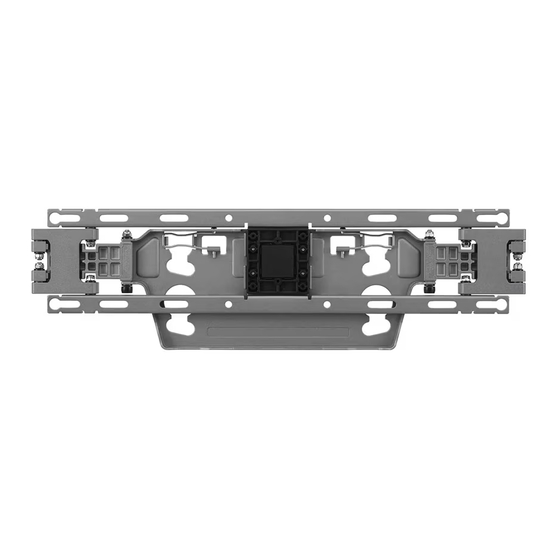

Installationshandbuch
Stütze für
Wandmontage
Bevor Sie dieses Produkt
verwenden, lesen Sie bitte die
„Sicherheitsvorkehrungen" durch,
um das Gerät problemlos zu
verwenden.
Nachdem Sie das
Installationshandbuch gelesen
haben, bewahren Sie es an einem
leicht zugänglichen Ort für weitere
Nutzung auf.
WB21EB
www.lg.com
Copyright © 2021 LG Electronics Inc.
Alle Rechte vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG WB21EB
Inhaltszusammenfassung für LG WB21EB
- Seite 1 Sie bitte die „Sicherheitsvorkehrungen“ durch, um das Gerät problemlos zu verwenden. Nachdem Sie das Installationshandbuch gelesen haben, bewahren Sie es an einem leicht zugänglichen Ort für weitere Nutzung auf. WB21EB www.lg.com Copyright © 2021 LG Electronics Inc. Alle Rechte vorbehalten.
- Seite 2 Zubehör Befestigungsdübel für die Befestigungsschrauben Wandhalterung, 8 Stück für die Wandhalterung, 8 Stück Installationshandbuch Papierbox...
-
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen - Ein professioneller Monteur sollte dieses Handbuch sorgfältig durchlesen, um für eine sichere Installation sorgen zu können. - Ein professioneller Installateur sollte dieses Handbuch nach der Installation an seine Kunden weitergeben und diese auffordern, es durchzulesen und an einem entsprechenden Ort aufzubewahren, um später darauf zurückgreifen zu können. - Seite 4 Warnung Installieren Sie das Produkt entsprechend den Anweisungen im Installationshandbuch. Falls Sie das Produkt nicht entsprechend den Anweisungen im Installationshandbuch installieren, kann dies zu Verletzungen oder Schäden am Produkt führen. Achten Sie darauf, dass eine tragfähige Wand vorhanden ist, bevor Sie mit der Installation beginnen.
-
Seite 5: Vor Der Installation
Installieren Sie das Produkt nicht an geneigten Wänden, welche über die Gebäudestandards hinausgehen, oder an Schrägen oder der Decke. LG haftet nicht für Probleme, die durch eine unsachgemäße Installation des Produkts hervorgerufen werden, beispielsweise an stark geneigten Wänden oder Decken. -
Seite 6: Installation
Installation - Die Werkzeuge können anders aussehen, als auf den Bildern dargestellt. - Wenden Sie sich stets an einen Profi, wenn Sie eine Wandhalterung installieren. Handschuhe tragen Befestigung von Dübeln und Schrauben - Überprüfen Sie, ob das Material, die Dicke der Wand und das fertige Material den Anweisungen des Installationshandbuchs entsprechen. -
Seite 7: Installation Der Wandhalterung
(Für Installation in Holzpfosten) Verwenden Sie einen Ø 4 mm Bohrkopf für Holz und eine Bohrtiefe von 76 mm. (Entfernen Sie die Bohrrückstände aus den Löchern.) Trockenwand 76 mm Holzpfosten Schrauben Sie die Befestigungsschraube direkt in den Holzpfosten, ohne die Dübel der Wandhalterung einzusetzen. - Seite 8 Kombination von Wandhalterung und Fernseher 1. Ziehen Sie die an der Wand installierte Wandhalterung soweit wie möglich nach vorne. - Verwenden Sie gegebenenfalls Werkzeug. 2. Falten Sie das druckfeste Papier zu einer Schachtel. - Nehmen Sie die druckfeste Papier heraus und falten Sie sie am Falz zu einer Schachtel.
- Seite 9 5. Legen Sie den Fernseher auf den Boden, führen Sie das Netzkabel in den Schlitz auf der Rückseite des Fernsehers ein und befestigen Sie es. 6. Richten Sie das Netzkabel und andere Kabel sorgfältig mit der Kabelhalterung aus. Vorsicht: Sorgen Sie dafür, dass die Kabel im gekennzeichneten Bereich bleiben.
- Seite 10 8. Befestigen Sie den Fernseher an der Wandhalterung. - Fügen Sie die Abstandsschrauben des Fernsehers in die Löcher der an der Wand befestigten Halterung ein. - Wenn die Abstandsschrauben in die Löcher eingefügt sind, können Sie den Fernseher absenken, um ihn zu sichern. - Prüfen Sie nach, ob der Fernseher sicher befestigt ist, indem Sie am unteren Teil des Fernsehers ziehen.
- Seite 11 9. Entfernen Sie die druckfeste Papierschachtel. - Ziehen Sie den Fernseher so weit wie möglich nach vorne, damit Sie die Schachtel leichter entfernen können. 10. Ziehen Sie an den beiden Sicherheitsstiften auf der linken und rechten Seite der Klammer, um sie zu schließen.
- Seite 12 11. Drücken Sie den Fernseher, bis er eng an der Wand anliegt. - Drücken Sie den Fernseher vorsichtig und mit wenig Krafteinsatz oben und unten nach vorne. - Drücken Sie vorsichtig in der Mitte des Fernsehers, um ihn eng an die Wand zu bringen. 12.
- Seite 13 Anschluss weiterer Kabel 1. Ziehen Sie den Fernseher nach vorne. - Ziehen Sie den Fernseher vorsichtig oben und unten von der Wand ab und ziehen Sie links an den Kabeln, um zu sehen, wo diese angeschlossen sind. 2. Sobald der Fernseher von der Wand abgezogen wurde, können Sie nun die Kabel anschließen.
- Seite 14 3. Drücken Sie den Fernseher, bis er eng an der Wand anliegt. - Drücken Sie den Fernseher vorsichtig und mit wenig Krafteinsatz oben und unten nach vorne. - Drücken Sie vorsichtig in der Mitte des Fernsehers, um ihn eng an die Wand zu bringen. 4.
-
Seite 15: Produktspezifikationen
Produktspezifikationen (mm) Modellbezeichnung WB21EB Breite (mm) Höhe (mm) Tiefe (mm) Gewicht (kg) Maximale Zugbelastung (kg) Schraubenabstand (mm) 180 x 55...
