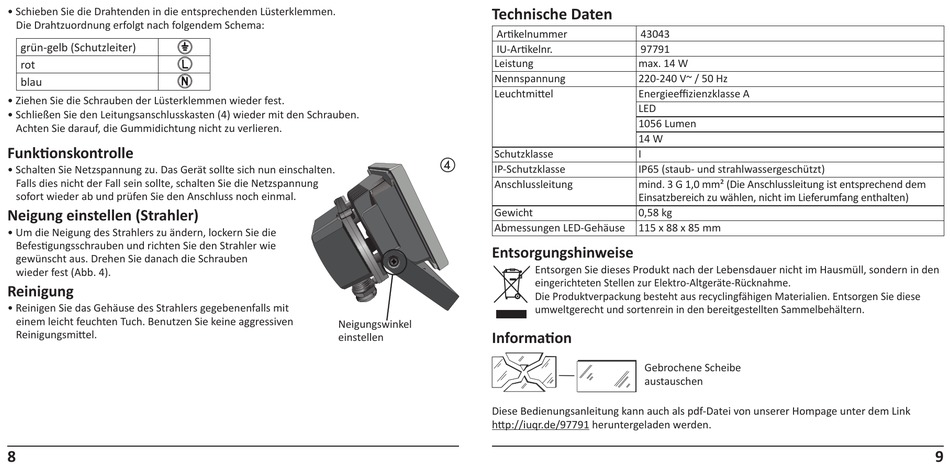

• Schieben Sie die Drahtenden in die entsprechenden Lüsterklemmen.
Die Drahtzuordnung erfolgt nach folgendem Schema:
grün-gelb (Schutzleiter)
rot
blau
• Ziehen Sie die Schrauben der Lüsterklemmen wieder fest.
• Schließen Sie den Leitungsanschlusskasten (4) wieder mit den Schrauben.
Achten Sie darauf, die Gummidichtung nicht zu verlieren.
Funktionskontrolle
• Schalten Sie Netzspannung zu. Das Gerät sollte sich nun einschalten.
Falls dies nicht der Fall sein sollte, schalten Sie die Netzspannung
sofort wieder ab und prüfen Sie den Anschluss noch einmal.
Neigung einstellen (Strahler)
• Um die Neigung des Strahlers zu ändern, lockern Sie die
Befestigungsschrauben und richten Sie den Strahler wie
gewünscht aus. Drehen Sie danach die Schrauben
wieder fest (Abb. 4).
Reinigung
• Reinigen Sie das Gehäuse des Strahlers gegebenenfalls mit
einem leicht feuchten Tuch. Benutzen Sie keine aggressiven
Reinigungsmittel.
8
Technische Daten
Artikelnummer
IU-Artikelnr.
Leistung
Nennspannung
Leuchtmittel
Schutzklasse
IP-Schutzklasse
Anschlussleitung
Gewicht
Abmessungen LED-Gehäuse
Entsorgungshinweise
Neigungswinkel
Information
einstellen
Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Hompage unter dem Link
http://iuqr.de/97791 heruntergeladen werden.
43043
97791
max. 14 W
220-240 V~ / 50 Hz
Energieeffizienzklasse A
LED
1056 Lumen
14 W
I
IP65 (staub- und strahlwassergeschützt)
mind. 3 G 1,0 mm² (Die Anschlussleitung ist entsprechend dem
Einsatzbereich zu wählen, nicht im Lieferumfang enthalten)
0,58 kg
115 x 88 x 85 mm
Entsorgen Sie dieses Produkt nach der Lebensdauer nicht im Hausmüll, sondern in den
eingerichteten Stellen zur Elektro-Altgeräte-Rücknahme.
Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese
umweltgerecht und sortenrein in den bereitgestellten Sammelbehältern.
Gebrochene Scheibe
austauschen
9
