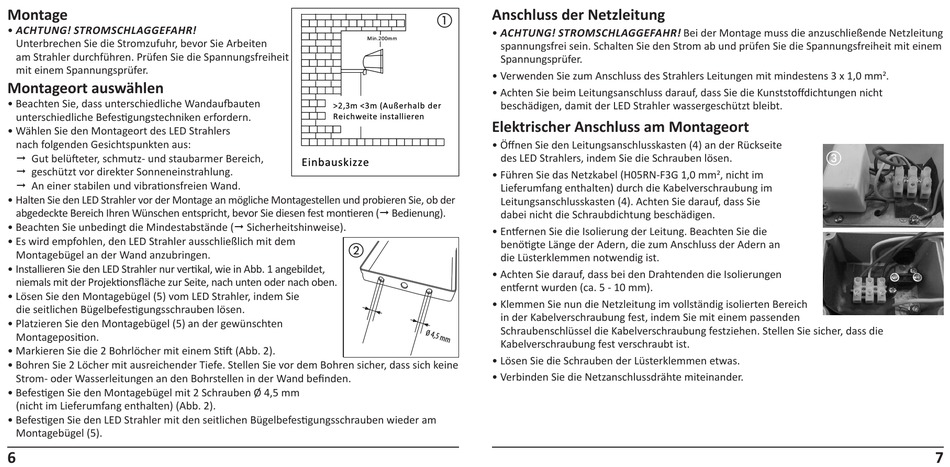

Montage
• ACHTUNG! STROMSCHLAGGEFAHR!
Unterbrechen Sie die Stromzufuhr, bevor Sie Arbeiten
am Strahler durchführen. Prüfen Sie die Spannungsfreiheit
mit einem Spannungsprüfer.
Montageort auswählen
• Beachten Sie, dass unterschiedliche Wandaufbauten
unterschiedliche Befestigungstechniken erfordern.
• Wählen Sie den Montageort des LED Strahlers
nach folgenden Gesichtspunkten aus:
Gut belüfteter, schmutz- und staubarmer Bereich,
geschützt vor direkter Sonneneinstrahlung.
An einer stabilen und vibrationsfreien Wand.
• Halten Sie den LED Strahler vor der Montage an mögliche Montagestellen und probieren Sie, ob der
abgedeckte Bereich Ihren Wünschen entspricht, bevor Sie diesen fest montieren ( Bedienung).
• Beachten Sie unbedingt die Mindestabstände ( Sicherheitshinweise).
• Es wird empfohlen, den LED Strahler ausschließlich mit dem
Montagebügel an der Wand anzubringen.
• Installieren Sie den LED Strahler nur vertikal, wie in Abb. 1 angebildet,
niemals mit der Projektionsfläche zur Seite, nach unten oder nach oben.
• Lösen Sie den Montagebügel (5) vom LED Strahler, indem Sie
die seitlichen Bügelbefestigungsschrauben lösen.
• Platzieren Sie den Montagebügel (5) an der gewünschten
Montageposition.
• Markieren Sie die 2 Bohrlöcher mit einem Stift (Abb. 2).
• Bohren Sie 2 Löcher mit ausreichender Tiefe. Stellen Sie vor dem Bohren sicher, dass sich keine
Strom- oder Wasserleitungen an den Bohrstellen in der Wand befinden.
• Befestigen Sie den Montagebügel mit 2 Schrauben Ø 4,5 mm
(nicht im Lieferumfang enthalten) (Abb. 2).
• Befestigen Sie den LED Strahler mit den seitlichen Bügelbefestigungsschrauben wieder am
Montagebügel (5).
6
Anschluss der Netzleitung
• ACHTUNG! STROMSCHLAGGEFAHR! Bei der Montage muss die anzuschließende Netzleitung
spannungsfrei sein. Schalten Sie den Strom ab und prüfen Sie die Spannungsfreiheit mit einem
Spannungsprüfer.
• Verwenden Sie zum Anschluss des Strahlers Leitungen mit mindestens 3 x 1,0 mm
• Achten Sie beim Leitungsanschluss darauf, dass Sie die Kunststoffdichtungen nicht
beschädigen, damit der LED Strahler wassergeschützt bleibt.
Elektrischer Anschluss am Montageort
• Öffnen Sie den Leitungsanschlusskasten (4) an der Rückseite
des LED Strahlers, indem Sie die Schrauben lösen.
• Führen Sie das Netzkabel (H05RN-F3G 1,0 mm
Lieferumfang enthalten) durch die Kabelverschraubung im
Leitungsanschlusskasten (4). Achten Sie darauf, dass Sie
dabei nicht die Schraubdichtung beschädigen.
• Entfernen Sie die Isolierung der Leitung. Beachten Sie die
benötigte Länge der Adern, die zum Anschluss der Adern an
die Lüsterklemmen notwendig ist.
• Achten Sie darauf, dass bei den Drahtenden die Isolierungen
entfernt wurden (ca. 5 - 10 mm).
• Klemmen Sie nun die Netzleitung im vollständig isolierten Bereich
in der Kabelverschraubung fest, indem Sie mit einem passenden
Schraubenschlüssel die Kabelverschraubung festziehen. Stellen Sie sicher, dass die
Kabelverschraubung fest verschraubt ist.
• Lösen Sie die Schrauben der Lüsterklemmen etwas.
• Verbinden Sie die Netzanschlussdrähte miteinander.
2
.
2
, nicht im
7
