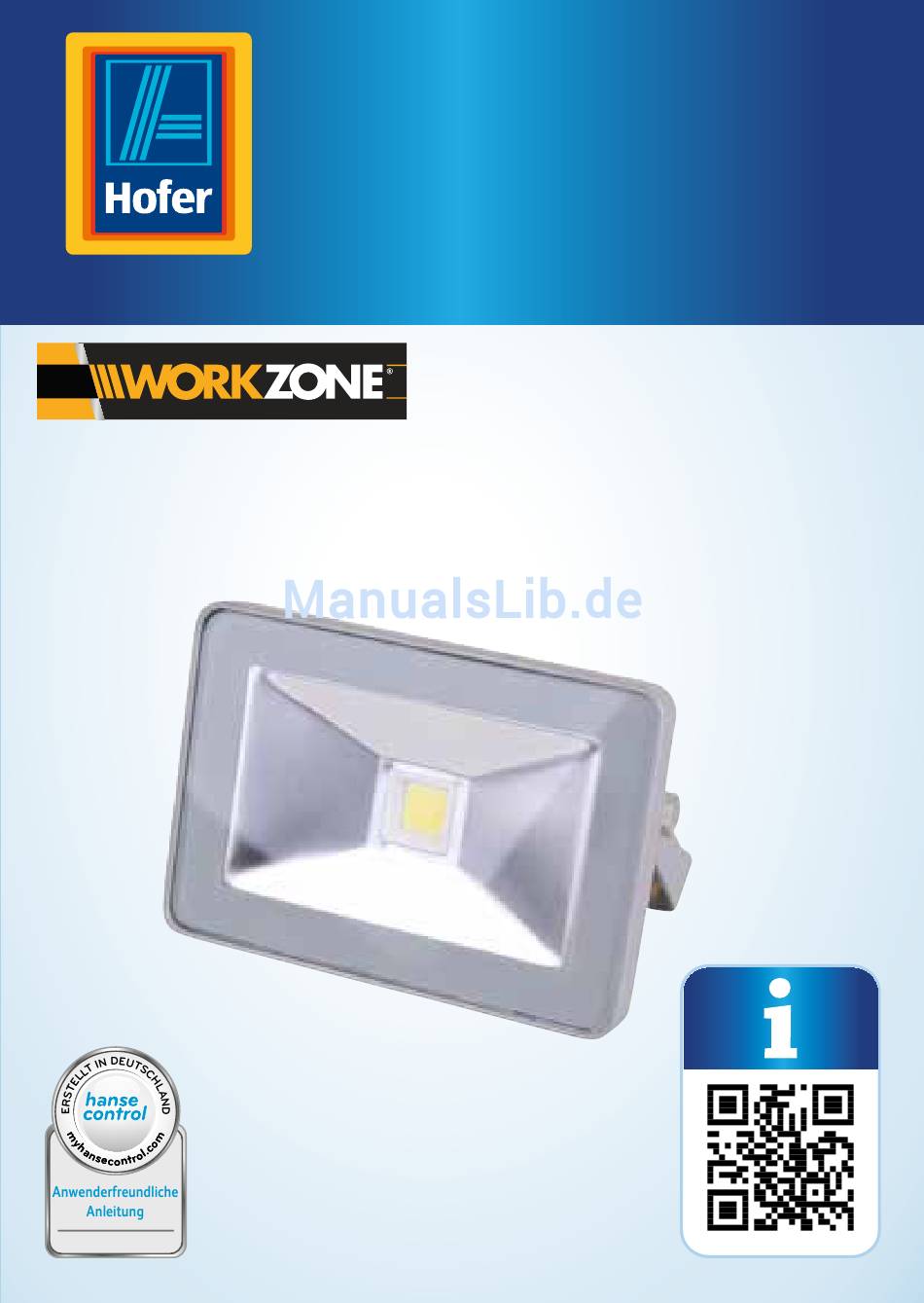

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 14 W LED-STRAHLER ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ............. 3 Lieferumfang/Geräteteile ........6 QR-Codes ............. 7 Allgemeines ............8 Bedienungsanleitung lesen und aufbewahren ............8 Zeichenerklärung ..........8 Sicherheit ............10 Bestimmungsgemäßer Gebrauch....10 Sicherheitshinweise ..........11 Strahler und Lieferumfang prüfen ....14 Montage ............15 Montageort finden..........15 Strahler montieren ..........15 Bedienung ............17 Neigungswinkel einstellen ........ -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile LED Chip Neutralleiter (blau) Außenleiter (braun) Schutzleiter (gelb/grün) Schraube, 2× Bügel Anschlussklemme* Hausanschlussleiter* Schraube 5 × 30 mm, 2× Dübel ∅ 8 × 38 mm, 2× *nicht im Lieferumfang enthalten... -
Seite 7: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 8: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 14 W LED-Strahler (im Folgenden nur „Strahler“ genannt). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Strahler einsetzen. - Seite 9 Allgemeines VORSICHT! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden. Dieses Symbol gibt Ihnen nützliche Zusatzinfor- mationen zum Zusammenbau oder zum Betrieb. Konformitätserklärung (siehe Kapitel „Konformi- tätserklärung“): Mit diesem Symbol gekennzeich- nete Produkte erfüllen alle anzuwendenden...
-
Seite 10: Sicherheit
Sicherheit Jede zersprungene Schutzabdeckung muss ersetzt werden. Nehmen Sie den Strahler im Falle einer Beschädigung umgehend außer Betrieb, und wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller. Angaben zu Material und Größe der Schutzabdeckung finden Sie im Kapitel „Technische Daten“. -
Seite 11: Sicherheitshinweise
Sicherheit Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. Bei der Installation dieses Strahlers handelt es sich um eine Arbeit an der Netzspannung; sie muss daher von einer autorisierten Fachkraft nach den länderspezifischen Installationsvorschriften und Anschlussbe- dingungen durchgeführt werden. - Seite 12 Sicherheit ständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder fal- scher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. − Bei Reparaturen dürfen nur Teile ver- wendet werden, die den ursprüng- lichen Gerätedaten entsprechen. In diesem Strahler befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
- Seite 13 Sicherheit − Überprüfen Sie mit einem Spannungs- prüfer die Spannungsfreiheit. − Ersetzen Sie ein beschädigtes Gehäuse sofort und nur durch Originalbauteile. WARNUNG! Verletzungsgefahr! Unsachgemäßer Umgang mit dem Strahler kann zu Verletzungen führen. − Schauen Sie niemals direkt in das Licht des Strahlers.
-
Seite 14: Strahler Und Lieferumfang Prüfen
Strahler und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Strahler kann zu Beschädigungen führen. − Kontrollieren Sie in regelmäßigen Ab- ständen die Schraubverbindungen der Wandhalterung. Strahler und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Strahler schnell beschädigt werden. -
Seite 15: Montage
Montage Montage Montageort finden − Befestigen Sie den Strahler an einer stabilen und vibrationsfreien Wand. − Installieren Sie den Strahler nur außerhalb des Handbereichs, um Berührungen zu vermeiden. − Halten Sie einen Mindestabstand von etwa 20 cm zu ande- ren Objekten ein, um eine gute Belüftung sicherzustellen. −... - Seite 16 Montage (z. B. Wasser- oder Gasleitungen) ange- bohrt werden. − Führen Sie die Installation im span- nungsfreien Zustand durch. Schalten Sie den Sicherungsautomaten des Strom- kreises aus. Sichern Sie ihn (z. B. mit ei- nem Warnschild) vor Wiedereinschalten. − Achten Sie bei einer Montage im Außen- bereich darauf, dass der Anschluss an die Hausanschlussleitung gegen Feuch- tigkeit und Spritzwasser geschützt ist.
-
Seite 17: Bedienung
Bedienung Beachten Sie, dass der Schutzleiteranschluss länger als die anderen Leiter zu arbeiten ist, damit dieser im Falle eines Abreißens des Strahlers als letztes abreißt. Die Anschlussklemme muss mindestens folgende Spezifi- kationen aufweisen: Typ der Anschlussklemme: mit Schrauben Anzahl der Kontakte: Betriebsspannung: >... -
Seite 18: Reinigung
Reinigung Reinigung VORSICHT! Verbrennungsgefahr! Das Leuchtmittel wird im eingeschalteten Zustand heiß. − Lassen Sie den Strahler vor jeder Reini- gung vollständig abkühlen. HINWEIS! Kurzschlussgefahr! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen. − Drehen Sie vor der Reinigung die Sicherung heraus bzw. -
Seite 19: Strahler Reinigen
Reinigung HINWEIS! Beschädigungsgefahr! Unsachgemäßes Reinigen des Strahlers kann zu Beschädigung führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegen- stände wie Messer, harte Spachtel und dergleichen. Diese können die Ober- flächen beschädigen. −... -
Seite 20: Fehlersuche
Fehlersuche Fehlersuche Störung Ursache Behebung Der Strahler Die Stromversor- Lassen Sie dies zeigt keine gung oder die durch eine Fach- Funktion. Anschlussleitung ist kraft überprüfen. defekt. Die Verkabelung ist Lassen Sie dies falsch. durch eine Fach- kraft überprüfen. Der Strahler er- Das ist ganz normal Achten Sie darauf, wärmt sich. - Seite 21 Technische Daten Abmessungen Strahler (B × T × H): 130 × 90 × 34 mm Artikelnummer: 94082 Farbtemperatur: 6 500 Kelvin, max. +/− 5 % Toleranz (kaltweiß) Lichtstrom: ca. 1 050 lm Lichtausbeute: ca. 75 Im/W Beleuchtungsfläche: 3,8 × 3,8 m Installationshöhe: 2,5–3 m Erhitzung des Strahlers: max.
-
Seite 22: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann unter der in der beiliegenden Garantiekarte angeführ- ten Adresse angefordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Strahler entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! - Seite 23 Da bin ich mir sicher. VERTRIEBEN DURCH: AHG WACHSMUTH & KROGMANN MBH LANGE MÜHREN 1 20095 HAMBURG GERMANY KUNDENDIENST 94082 +43 (0) 732-210009 www.wachsmuth-krogmann.com JAHRE MODELL: GARANTIE JFX01-P1W14A1(G)/JFX01-P1W14A1(W) 01/2017...
