Verwandte Anleitungen für SceneLights technologies NX-6116-675
Inhaltszusammenfassung für SceneLights technologies NX-6116-675

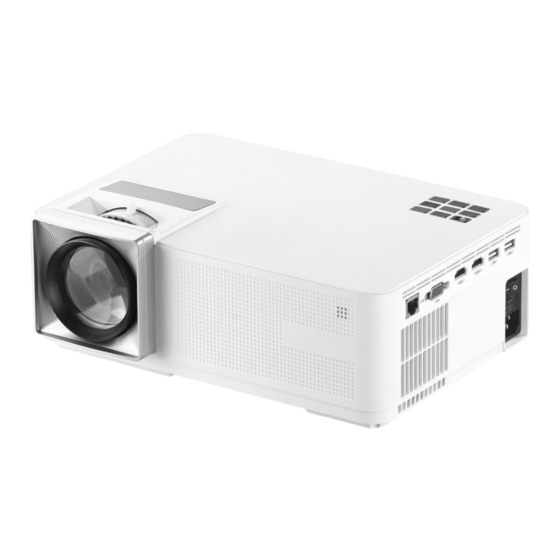

- Seite 1 LED-LCD-Beamer mit WLAN, Media-Player, 1280 x 800 Pixel (WXGA), 3.000 lm Bedienungsanleitung NX-6116-675...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Ihr neuer LED-LCD-Beamer ....................5 Lieferumfang ........................5 Wichtige Hinweise zu Beginn ................... 6 Allgemeine Sicherheitshinweise ..................6 Wichtige Hinweise zur Entsorgung ................... 8 Wichtige Hinweise zu Batterien und deren Entsorgung ............ 8 Konformitätserklärung ...................... 8 Produktdetails ........................9 Beamer .......................... - Seite 3 Wiedergabesteuerung....................22 Bilder / Dokumente abspielen ..................22 Weitere Funktionen ....................23 Youtube ........................23 Koala........................23 Miracast ........................23 iOS-Cast / Airplay ....................24 Einstellungen ........................25 Allgemein ........................25 Mit einem WLAN-Netzwerk verbinden ................26 Reinigung und Pflege ...................... 26 Reinigung ........................
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.scenelights.at Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. SceneLights – www.scenelights.at...
-
Seite 5: Ihr Neuer Led-Lcd-Beamer
Ihr neuer LED-LCD-Beamer Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses LED-LCD-Beamers. Moderne LED-LCD-Technik sorgt für ein leuchtstarkes Heimkinoerlebnis – auch in nur halbdunklen Räumen! Der HD-Beamer bietet all Ihren Geräten Anschluss: Blu-ray-Player, HDTV-Receiver, PC oder Spielkonsole. Ob über HDMI, USB oder einen der vielen anderen Anschlüsse. -
Seite 6: Wichtige Hinweise Zu Beginn
Wichtige Hinweise zu Beginn Allgemeine Sicherheitshinweise Die Gebrauchsanweisung aufmerksam lesen. Sie enthält wichtige Hinweise für den Ge- brauch, die Sicherheit und die Wartung des Gerätes. Gebrauchsanweisung sorgfältig aufbewahren und gegebenenfalls an Nachbenutzer weitergegeben. Das Gerät darf nur für den vorgesehenen Zweck, gemäß dieser Gebrauchsanweisung, verwendet werden. - Seite 7 eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisun- gen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Außerhalb der Reichweite von Kindern aufbewahren. ...
-
Seite 8: Wichtige Hinweise Zur Entsorgung
Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-6116-675 in Übereinstimmung mit der Funkanlagen-Richtlinie 2014/53/EU, der RoHS Richtlinie 2011/65/EU, der EMV-Richtli- nie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. -
Seite 9: Produktdetails
Produktdetails Beamer Fokus und Trapezkorrektur Linse Lüftung IR-Empfänger Lüftung Anschlüsse Ein/Aus-Schalter Bedienfeld Füße Lüftung und Staubfilter Lautsprecher Lüftung SceneLights - www.scenelights.at... -
Seite 10: Fernbedienung
Fernbedienung Source-Taste Lautstärke-Tasten Ein/Aus-Taste Menü-Taste Mute-Taste Home-Taste Zurück-Taste Pfeiltasten SceneLights – www.scenelights.at... -
Seite 11: Bedienfeld Und Anschlüsse
Bedienfeld und Anschlüsse Ein/Aus-Taste VGA-Eingang Menü-Taste HDMI-Eingang-1 Pfeiltasten HDMI-Eingang-2 Source-Taste USB-Eingang OK-Taste AV-Eingang Zurück-Taste Kopfhörer/Audio-Ausgang (3,5-mm-Klinke) Ethernet-Anschluss SD-Karten-Schacht SceneLights - www.scenelights.at... -
Seite 12: Inbetriebnahme
Inbetriebnahme Batterien einlegen Vor der Verwendung müssen Sie zwei Batterien des Typs AAA (1,5 V) (nicht im Lieferumfang enthalten) in die Fernbedienung einlegen. 1. Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung. 2. Legen Sie zwei Batterien des Typs AAA (1,5 V) ein. Beachten Sie dabei unbedingt die Angaben zur Polarität am Boden des Batteriefachs. - Seite 13 Je weiter entfernt von der Fläche (Bildwand) Sie den Beamer aufstellen, desto größer wird das Bild angezeigt. In der folgenden Tabelle finden Sie Entfernungen zur Orientierung, in denen der Beamer je nach gewünschter Bildgröße aufgestellt werden sollte. HINWEIS: Bitte beachten Sie, dass die Bildqualität nach dem Einschalten noch richtig eingestellt werden muss.
-
Seite 14: Installationsdiagramm
Installationsdiagramm HINWEIS: Bitte richten Sie den Beamer immer parallel zur Projektionsfläche. SceneLights – www.scenelights.at... -
Seite 15: Deckenmontage
Deckenmontage HINWEIS: Falls Sie den Beamer an der Decke montieren, drehen Sie ihn vorher um, damit das Bild optimal auf die Mitte der Bildwand gestrahlt wird. Drehen Sie dann das Bild im Einstellungsmenü des Beamers. Über eine entsprechende Halterung können sie den Beamer auch an der Decke montieren. -
Seite 16: Anschluss
Anschluss ACHTUNG! Schalten Sie Ausgabegeräte aus, bevor Sie diese mit dem Beamer verbinden. Schließen Sie möglichst immer nur ein Ausgabegerät gleichzeitig an. Der Beamer verfügt über eine Vielzahl von Signalempfängern, mit denen er mit verschiedenen Ausgabegeräten verbunden werden kann. Das Bild wird vom Ausgabegerät erstellt und lediglich vom Beamer projiziert. -
Seite 17: Av-/Cinch-Verbindung
AV-/Cinch-Verbindung Stecken Sie den AV-Adapter in den AV-Eingang des Beamers. Die Cinch-Enden sind farb- lich markiert. Stecken Sie die Enden eines AV-Kabels (nicht im Lieferumfang enthalten) in die jeweils passenden Anschlüsse des AV-Adapters. Verbinden Sie die anderen Enden mit einem DVD-, Blu-ray-, Media-Player oder einem anderen Ausgabegerät. Beachten Sie auf dort jeweils die Farben der Stecker und Anschlüsse. -
Seite 18: Audio-Ausgabe
Audio-Ausgabe Der Beamer gibt den Ton der Audio-Quellen über die eigenen Lautsprecher in einer gemäßigten Lautstärke selbst wieder. Um einen besseren und lauteren Ton zu erhalten, muss ein geeignetes Audio-Wiedergabegerät (z.B. Lautsprecher) mit einem passenden 3,5-mm-Klinken-Kabel an den Kopfhörer/Audio-Ausgang Ihres Beamers angeschlossen werden. ... -
Seite 19: Anzeige Einstellen
Anzeige einstellen Nach dem ersten Einschalten ist die Bildqualität vermutlich noch nicht optimal eingestellt. Um die Bildqualität zu verbessern, gehen Sie vor wie folgt: Bildposition verändern Drehen Sie den Beamer etwas zur Seite und verstellen Sie so den Anzeigewinkel. Sie können die Unterlage mit dem Beamer falls nötig auch leicht neigen, sofern der sichere Stand des Beamers noch gewährleistet ist. -
Seite 20: Das Hauptmenü
Bildschärfe Sie können die Bildschärfe ändern, indem Sie die Entfernung des Beamers zur Projektionsfläche ändern oder den Fokus drehen. Das Hauptmenü Navigation Sie bewegen die Auswahl in den Einstellungen mit den Pfeiltasten und bestätigen eine Auswahl mit der OK-Taste. ...
