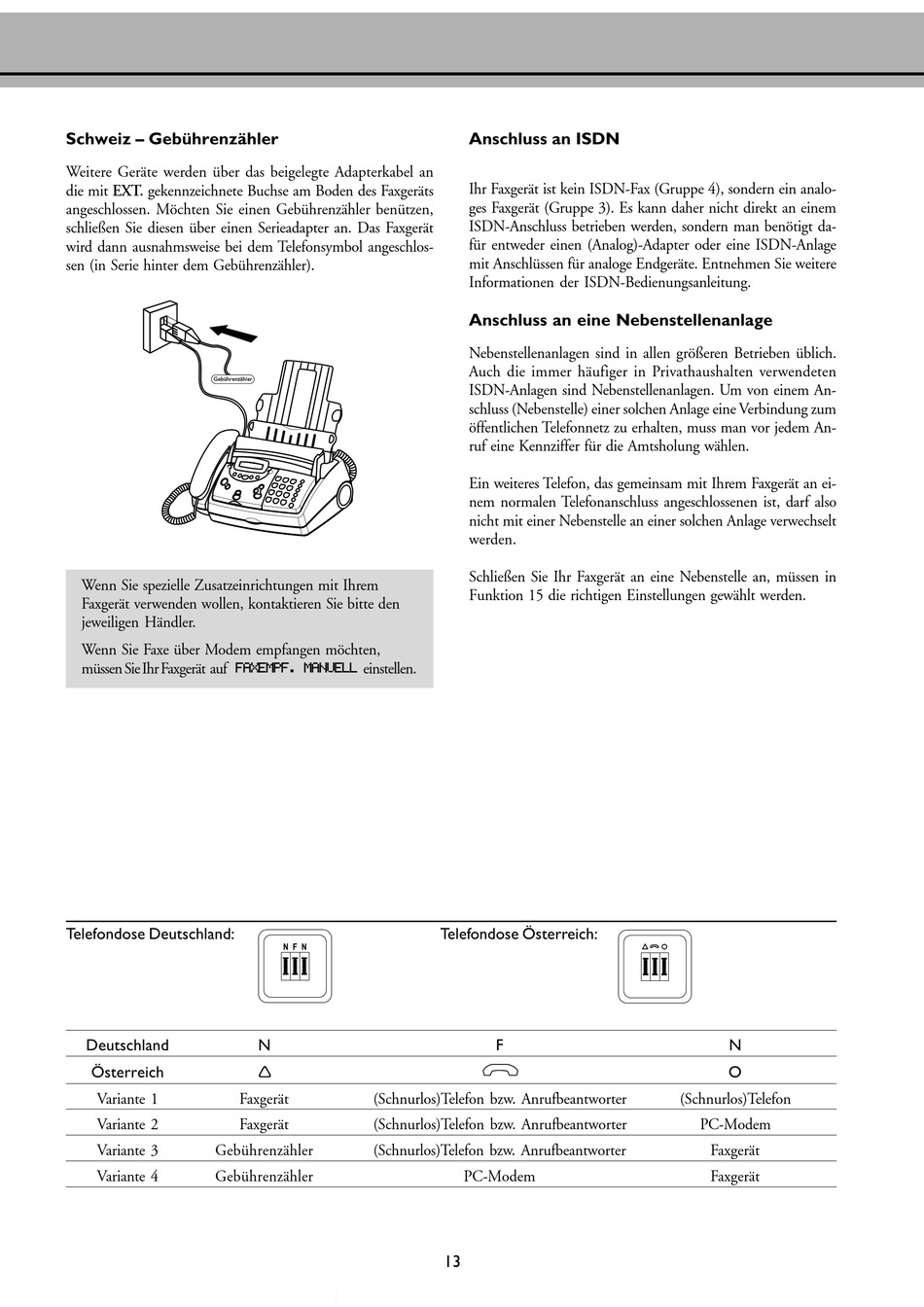

Philips Magic 2 Bedienungsanleitung Seite 13

Weitere Geräte werden über das beigelegte Adapterkabel an
die mit EXT. gekennzeichnete Buchse am Boden des Faxgeräts
angeschlossen. Möchten Sie einen Gebührenzähler benützen,
schließen Sie diesen über einen Serieadapter an. Das Faxgerät
wird dann ausnahmsweise bei dem Telefonsymbol angeschlos-
sen (in Serie hinter dem Gebührenzähler).
Wenn Sie spezielle Zusatzeinrichtungen mit Ihrem
Faxgerät verwenden wollen, kontaktieren Sie bitte den
jeweiligen Händler.
Wenn Sie Faxe über Modem empfangen möchten,
müssen Sie Ihr Faxgerät auf
FAXEMPF. MANUELL
Variante 1 Faxgerät
Variante 2 Faxgerät
Variante 3 Gebührenzähler
Variante 4 Gebührenzähler
einstellen.
T
(Schnurlos)Telefon bzw. Anrufbeantworter
(Schnurlos)Telefon bzw. Anrufbeantworter
(Schnurlos)Telefon bzw. Anrufbeantworter
Ihr Faxgerät ist kein ISDN-Fax (Gruppe 4), sondern ein analo-
ges Faxgerät (Gruppe 3). Es kann daher nicht direkt an einem
ISDN-Anschluss betrieben werden, sondern man benötigt da-
für entweder einen (Analog)-Adapter oder eine ISDN-Anlage
mit Anschlüssen für analoge Endgeräte. Entnehmen Sie weitere
Informationen der ISDN-Bedienungsanleitung.
Nebenstellenanlagen sind in allen größeren Betrieben üblich.
Auch die immer häufiger in Privathaushalten verwendeten
ISDN-Anlagen sind Nebenstellenanlagen. Um von einem An-
schluss (Nebenstelle) einer solchen Anlage eine Verbindung zum
öffentlichen Telefonnetz zu erhalten, muss man vor jedem An-
ruf eine Kennziffer für die Amtsholung wählen.
Ein weiteres Telefon, das gemeinsam mit Ihrem Faxgerät an ei-
nem normalen Telefonanschluss angeschlossenen ist, darf also
nicht mit einer Nebenstelle an einer solchen Anlage verwechselt
werden.
Schließen Sie Ihr Faxgerät an eine Nebenstelle an, müssen in
Funktion 15 die richtigen Einstellungen gewählt werden.
PC-Modem
(Schnurlos)Telefon
PC-Modem
Faxgerät
Faxgerät
