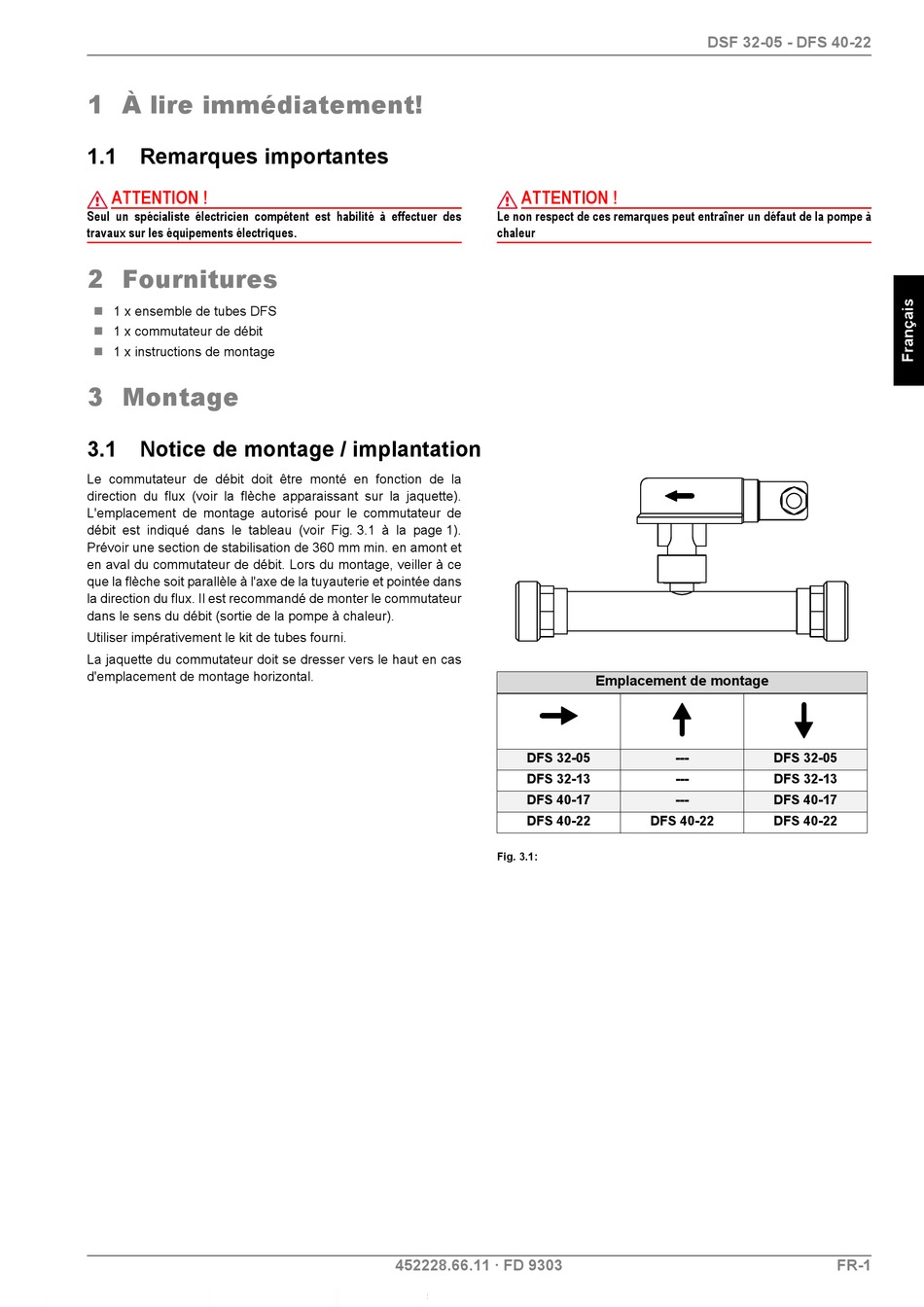

1 À lire immédiatement!

1.1 Remarques importantes

ATTENTION !
Seul un spécialiste électricien compétent est habilité à effectuer des
travaux sur les équipements électriques.
2 Fournitures
 1 x ensemble de tubes DFS
 1 x commutateur de débit
 1 x instructions de montage
3 Montage
3.1 Notice de montage / implantation
Le commutateur de débit doit être monté en fonction de la
direction du flux (voir la flèche apparaissant sur la jaquette).
L'emplacement de montage autorisé pour le commutateur de
débit est indiqué dans le tableau (voir Fig. 3.1 à la page 1).
Prévoir une section de stabilisation de 360 mm min. en amont et
en aval du commutateur de débit. Lors du montage, veiller à ce
que la flèche soit parallèle à l'axe de la tuyauterie et pointée dans
la direction du flux. Il est recommandé de monter le commutateur
dans le sens du débit (sortie de la pompe à chaleur).
Utiliser impérativement le kit de tubes fourni.
La jaquette du commutateur doit se dresser vers le haut en cas
d'emplacement de montage horizontal.
ATTENTION !
Le non respect de ces remarques peut entraîner un défaut de la pompe à
chaleur
DFS 32-05
DFS 32-13
DFS 40-17
DFS 40-22
Fig. 3.1:
452228.66.11 · FD 9303
DSF 32-05 - DFS 40-22
Emplacement de montage
---
---
---
DFS 40-22
DFS 32-05
DFS 32-13
DFS 40-17
DFS 40-22
FR-1
