Avaya 9650 Kurzbedienungsanleitung

Kreis Wesel_Flyer_9650 SW_311 CM_5_2_1 2010_05_28

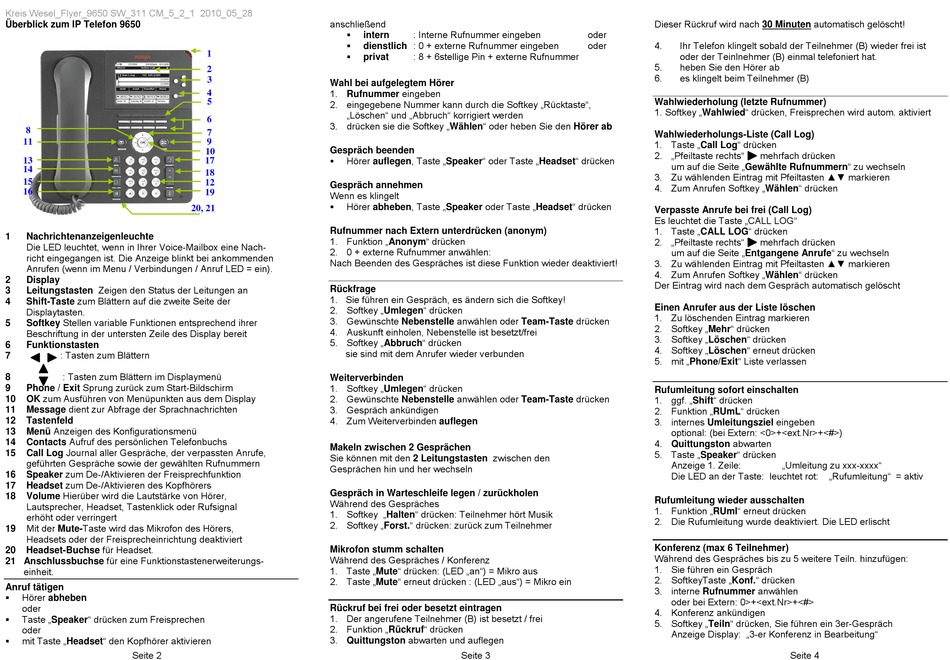

Überblick zum IP Telefon 9650
8
11
13
14
15
16
1 Nachrichtenanzeigenleuchte
Die LED leuchtet, wenn in Ihrer Voice-Mailbox eine Nach-
richt eingegangen ist. Die Anzeige blinkt bei ankommenden
Anrufen (wenn im Menu / Verbindungen / Anruf LED = ein).
2 Display
Leitungstasten Zeigen den Status der Leitungen an
3
Shift-Taste zum Blättern auf die zweite Seite der
4
Displaytasten.
Softkey Stellen variable Funktionen entsprechend ihrer
5
Beschriftung in der untersten Zeile des Display bereit
6 Funktionstasten
: Tasten zum Blättern
7
: Tasten zum Blättern im Displaymenü
8
Phone / Exit Sprung zurück zum Start-Bildschirm
9
OK zum Ausführen von Menüpunkten aus dem Display
10
Message dient zur Abfrage der Sprachnachrichten
11
12 Tastenfeld
Menü Anzeigen des Konfigurationsmenü
13
Contacts Aufruf des persönlichen Telefonbuchs
14
Call Log Journal aller Gespräche, der verpassten Anrufe,
15
geführten Gespräche sowie der gewählten Rufnummern
Speaker zum De-/Aktivieren der Freisprechfunktion
16
Headset zum De-/Aktivieren des Kopfhörers
17
Volume Hierüber wird die Lautstärke von Hörer,
18
Lautsprecher, Headset, Tastenklick oder Rufsignal
erhöht oder verringert
Mit der Mute-Taste wird das Mikrofon des Hörers,
19
Headsets oder der Freisprecheinrichtung deaktiviert
Headset-Buchse für Headset.
20
21 Anschlussbuchse für eine Funktionstastenerweiterungs-
einheit.
Anruf tätigen
 Hörer abheben
oder
 Taste „Speaker" drücken zum Freisprechen
oder
 mit Taste „Headset" den Kopfhörer aktivieren
Seite 2
anschließend

intern
 dienstlich : 0 + externe Rufnummer eingeben
1

privat
2
3
Wahl bei aufgelegtem Hörer
1. Rufnummer eingeben
4
5
2. eingegebene Nummer kann durch die Softkey „Rücktaste",
„Löschen" und „Abbruch" korrigiert werden
6
3. drücken sie die Softkey „Wählen" oder heben Sie den Hörer ab
7
9
Gespräch beenden
10
 Hörer auflegen, Taste „Speaker" oder Taste „Headset" drücken
17
18
12
Gespräch annehmen
19
Wenn es klingelt
 Hörer abheben, Taste „Speaker oder Taste „Headset" drücken
20, 21
Rufnummer nach Extern unterdrücken (anonym)
1. Funktion „Anonym" drücken
2. 0 + externe Rufnummer anwählen:
Nach Beenden des Gespräches ist diese Funktion wieder deaktiviert!
Rückfrage
1. Sie führen ein Gespräch, es ändern sich die Softkey!
2. Softkey „Umlegen" drücken
3. Gewünschte Nebenstelle anwählen oder Team-Taste drücken
4. Auskunft einholen, Nebenstelle ist besetzt/frei
5. Softkey „Abbruch" drücken
sie sind mit dem Anrufer wieder verbunden
Weiterverbinden
1. Softkey „Umlegen" drücken
2. Gewünschte Nebenstelle anwählen oder Team-Taste drücken
3. Gespräch ankündigen
4. Zum Weiterverbinden auflegen
Makeln zwischen 2 Gesprächen
Sie können mit den 2 Leitungstasten zwischen den
Gesprächen hin und her wechseln
Gespräch in Warteschleife legen / zurückholen
Während des Gespräches
1. Softkey „Halten" drücken: Teilnehmer hört Musik
2. Softkey „Forst." drücken: zurück zum Teilnehmer
Mikrofon stumm schalten
Während des Gespräches / Konferenz
1. Taste „Mute" drücken: (LED „an") = Mikro aus
2. Taste „Mute" erneut drücken : (LED „aus") = Mikro ein
Rückruf bei frei oder besetzt eintragen
1. Der angerufene Teilnehmer (B) ist besetzt / frei
2. Funktion „Rückruf" drücken
3. Quittungston abwarten und auflegen
I
I
: Interne Rufnummer eingeben oder
oder
: 8 + 6stellige Pin + externe Rufnummer
Seite 3
Dieser Rückruf wird nach 30 Minuten automatisch gelöscht!
4. Ihr Telefon klingelt sobald der Teilnehmer (B) wieder frei ist
oder der Teinlnehmer (B) einmal telefoniert hat.
5. heben Sie den Hörer ab
6. es klingelt beim Teilnehmer (B)
Wahlwiederholung (letzte Rufnummer)
1. Softkey „Wahlwied" drücken, Freisprechen wird autom. aktiviert
Wahlwiederholungs-Liste (Call Log)
1. Taste „Call Log" drücken
2. „Pfeiltaste rechts" mehrfach drücken
um auf die Seite „Gewählte Rufnummern" zu wechseln
3. Zu wählenden Eintrag mit Pfeiltasten ▲▼ markieren
4. Zum Anrufen Softkey „Wählen" drücken
Verpasste Anrufe bei frei (Call Log)
Es leuchtet die Taste „CALL LOG"
1. Taste „CALL LOG" drücken
2. „Pfeiltaste rechts" mehrfach drücken
um auf die Seite „Entgangene Anrufe" zu wechseln
3. Zu wählenden Eintrag mit Pfeiltasten ▲▼ markieren
4. Zum Anrufen Softkey „Wählen" drücken
Der Eintrag wird nach dem Gespräch automatisch gelöscht
Einen Anrufer aus der Liste löschen
1. Zu löschenden Eintrag markieren
2. Softkey „Mehr" drücken
3. Softkey „Löschen" drücken
4. Softkey „Löschen" erneut drücken
5. mit „Phone/Exit" Liste verlassen
Rufumleitung sofort einschalten
1. ggf. „Shift" drücken
2. Funktion „RUmL" drücken
3. internes Umleitungsziel eingeben
optional: (bei Extern: <0>+<ext.Nr>+<#>)
4. Quittungston abwarten
5. Taste „Speaker" drücken
Anzeige 1. Zeile: „Umleitung zu xxx-xxxx"
Die LED an der Taste: leuchtet rot: „Rufumleitung" = aktiv
Rufumleitung wieder ausschalten
1. Funktion „RUml" erneut drücken
2. Die Rufumleitung wurde deaktiviert. Die LED erlischt
Konferenz (max 6 Teilnehmer)
Während des Gespräches bis zu 5 weitere Teiln. hinzufügen:
1. Sie führen ein Gespräch
2. SoftkeyTaste „Konf." drücken
3. interne Rufnummer anwählen
oder bei Extern: 0>+<ext.Nr>+<#>
4. Konferenz ankündigen
5. Softkey „Teiln" drücken, Sie führen ein 3er-Gespräch
Anzeige Display: „3-er Konferenz in Bearbeitung"
Seite 4
