Inhaltszusammenfassung für Geotech PRO LINE DGP 8000 SE

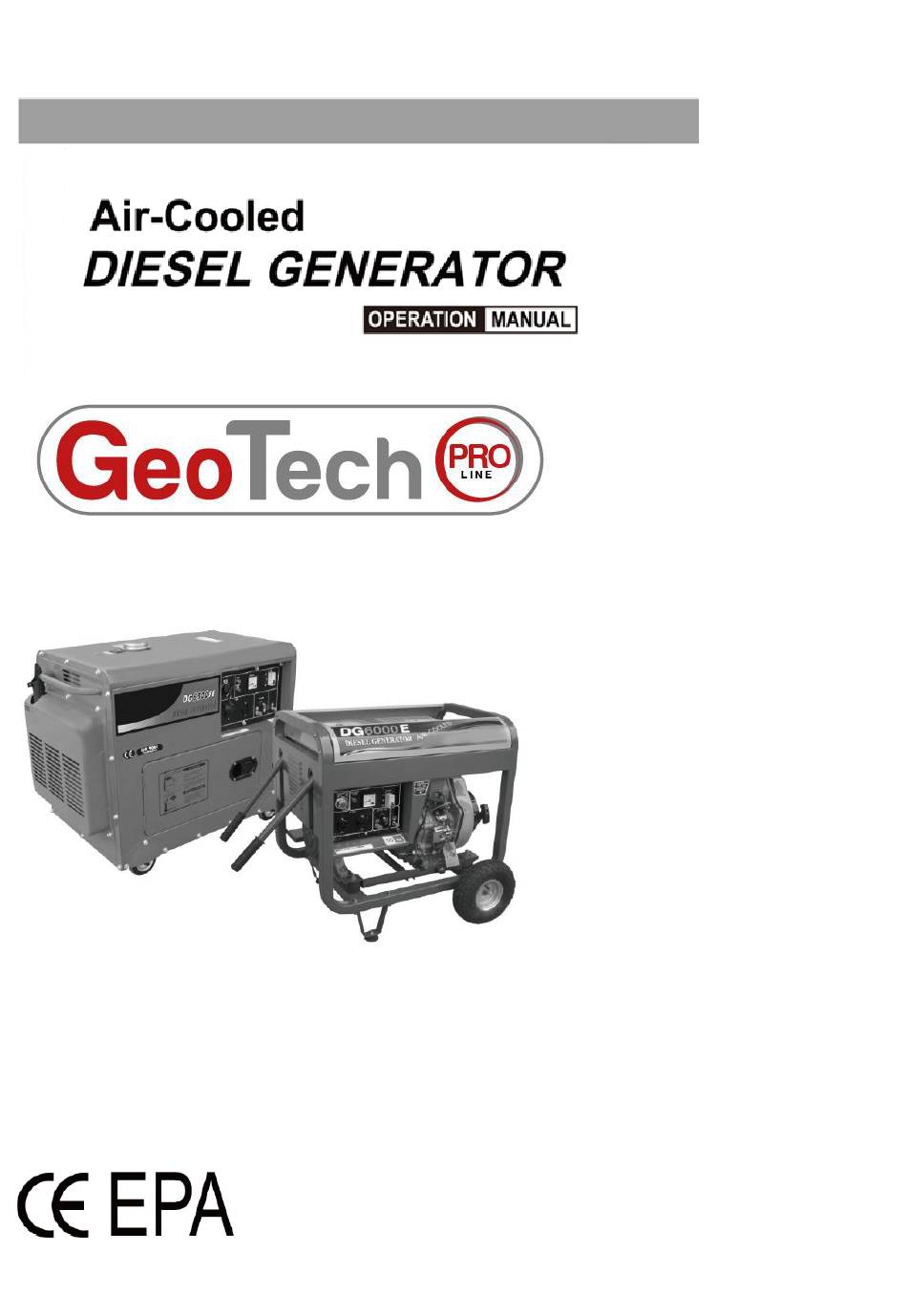

  • Seite 1 Modell: DGP 8000 SE DGP 8000 SE-3...
  • Seite 2 Vorwort: Danke das Sie sich für eines unserer Produkte entschieden haben. Dieses Handbuch ist nur eine Anleitung, Ihnen helfen zu können und ist keine umfassende Handbuch für die Wartung und Reparatur des Generators. Die Maschine, die Sie erworben haben, ist in der Tat ein sehr schwieriges Gerät. Wir empfehlen Sie, sich an Ihren Händler wenden, wenn Sie Probleme oder Bedenken über die Erfahrungen mit der Anwendung der Maschine oder zum Management des gleichen haben.
  • Seite 3 INHALT Allgemeine Informationen Kapitel 1 Technische Daten 1-1 Daten und technischen Spezifikationen 1-2 Basisparameter Kapitel 2 Das Verwenden des Diesel-Stromerzeugers 2.1 Allgemeine Schutzmaßnahmen während des Anlassen des Stromerzeugers 2-2 Vorbereitungen vor der folgenden 2-3 vorherige Kontrolle des Dieselmotors 2-4 Starten Sie den Stromerzeuger 2-5 Das Anlassen des Stromerzeugers 2-6 Der einwandfreie Betrieb des Stromerzeugers 2-7Auslastung...
  • Seite 4 1. Allgemeine Hinweise 2. Allgemeine Informationen 3. Allgemeine Informationen 4. Allgemeine Informationen...

  • Seite 5: Kapitel 1 Technische Merkmale

    KAPITEL 1 Technische Merkmale Technische Merkmale Modell DG3500SE DG4500SE DG5500SE DG6500SE DG6500SE-N DG7500SE DGP8500SE Frequenz (Hz): Höchstleistung: Nennleistung [kW]...
  • Seite 6 Nennspannung: V 120,220,2301,20 / 240,220 / 380 Leistungsfaktor (cosφ) DC Ausgang 12V / 8.3A Leistung EINPHASIG - DREIPHASIG Generatortyp selbsterregten Wechselstromgenerator, 2-polig einphasigen oder dreiphasigen Starteinrichtung Mit Selbstaufwicklung oder Elektro-starter Geräuschpegel ( 68-72 65-68 68-72 7m ) Tankinhalt ( L ) 12.5 Arbeitsstunden 12.2...
  • Seite 7 Optional Optional Optional Optional Optional Optional Optional Fernbedienung Optional Optional Optional Optional Optional Optional Optional Schweißen Nein Nein Nein Nein Nein Nein Nein Modell DG2500 (E) DG3000 (E) DG4000 (E) DG5000 (E) DG6000 (E) DG7000 (E) DGP8000 Frequenz (Hz): Höchstleistung: Nennleistung [kW] Nennspannung: V 120,220,2301,20 / 240,220 / 380...
  • Seite 8 Beschreibung des Direkteinspritzung Verbrennungssyste Voltmeter Ausgangsbuchse Leistungsschalter Öllicht Ölalarm Schalter DC Optional Optional Optional Optional Optional Optional Optional große Räder Optional Optional Optional Optional Optional Optional Optional Dreiphasenspannu Optional Optional Optional Optional Optional Optional Optional Strommessgerät Optional Optional Optional Optional Optional Optional Optional...

  • Seite 9: Abmessungen Der Maschine

    Meereshöhe Umgebungstemperatur Relative Luftfeuchtigkeit (%) 39370,08 (1000m) 41-104 (5-40 ° C) 1-3 ABMESSUNGEN DER MASCHINE E-Starter Leistung Diesel-Stromerzeuger 1-3,1 Allgemein Abmessungen CXE Serie / LE und LN:...

  • Seite 10: Kapitel 2 - Verwendung Des Stromerzeugers

    Kapitel 2 - Verwendung des Stromerzeugers 2-1 Allgemeine Sicherheitspunkte während der Verwendung des Stromerzeugers: Für den sicheren Betrieb dieses Stromerzeugers folgen Sie sorgfältig die Anweisungen in diesem Handbuch. Ansonsten könnten Risiken während des Gebrauchs auftreten 2-1,1 Brandverhütung Der verwendete Kraftstoff ist der gemeinsame Diesel. Nicht Kerosin, Benzin oder anderen Brennstoffen außer Diesel verwenden.
  • Seite 11 Generator auf die gewählte Oberfläche zu erden. Siehe 2-1 und Abbildung Abbildung 2-2, bevor Sie den Stromerzeuger in Betrieb nehmen. Abb. 2-1: 2-2 Hinweis: Wenn Sie andere Geräte an den Stromerzeuger anschließen, stellen Sie sicher, dass sie weniger leistungsfähig sind als die Arbeitskraft des Stromerzeugers selbst. Die Steckdosen des Stromerzeugers dürfen nicht überlastet werden. 2-1,5 Andere Sicherheitspunkte.

  • Seite 12: Luftfilter

    Bevor Sie den Stromerzeuger verwenden, müssen alle Betreiber die richtige Ausbildung haben, wie das System zu sperren, wenn es jeden Unfall passieren sollte. Jeder von ihnen muss mit den Bedienelementen oder Schaltern vor dem Betrieb des Stromerzeugers vertraut sein. Während des Einsatzes tragen Sie entsprechende Kleidung mit Sicherheitsschuhe. Halten Sie Kinder und Haustiere fern vom Generator.
  • Seite 13 Gaspedal Stop Hinweis: Rauchen Sie nicht beim Tanken. Achten Sie nicht auf Funken in der Nähe von Kraftstoff und den Tank nicht überfüllen. Zum Ausgehen des Kraftstoffes die Kappe festziehen. 2-2,2 Füllen Sie den Öltank Setzen Sie den Stromerzeuger auf einen flachen Oberfläche. Mit Schmieröl füllen.
  • Seite 14 Überprüfen Sie die Höhe mit dem Peilstab. Einfach nur den Peilstab einsetzen. Drehen Sie nicht den Stab 3500series 5500series 6500series Volumen Volumen 0.75 1.1 (00:24) 1.65 (00:36) (00:16) England eallon Das Motoröl ist der wichtigste Faktor für eine gute und lange Lebensdauer des Motors Ihres Stromerzeugers zu gewährleisten. Wenn der Ölstand gering ist, ist es wahrscheinlich, die Lebensdauer der Lager und drehenden Teile des Motors zu gefährden.
  • Seite 15 Bolzen zur Ersetzung des Öls Achtung: der Tank mit Öl nicht füllen, wenn der Motor in Betrieb ist.
  • Seite 16 (Hinweis: Nur ein paar Stromerzeuger für 2-2,3 Luftfilter prüfen Schweißer haben Elektroventile gebaut.) Lösen Sie die Flügelmutter, entfernen Sie die Luftabdeckung und entfernen Sie den Luftfilter. Vor dem Einschalten des Stromerzeugers stellen Sie sicher, dass der Choke-Hebel Flügelmutter ausgeschaltet ist. Den Stromerzeuger mit dem eingeschalteten Luftschalter schalten, kann gefährlich sein.
  • Seite 17 2-2,5 Der Kraftstoff und Öl wurden vor dem 2-4 Schalten Sie den Generator Versand entfernt. Vor dem Start füllte sich der Motor das Öl und Kraftstofftank. 2-4,1 Manuelle Zündung. Starten Sie den Motor unter Verwendung der 2-3 Diesel Engine Control Verfahren unter: 2-3,1 Niedriger Öldruck-Alarm Der Dieselmotor hat einen Alarm für...
  • Seite 19 Hinweis: 3. Drehen Sie den Start im Uhrzeigersinn. Wenn Sie den Motorstart zu lange zwingen, kann die Batterie schneller Der Magnetschalter wird aktiviert, jetzt in entladen. Während des Betriebs des Motors, "START-Position Zeit" drehen. lassen Sie den Schlüssel in die Position ON. 4.
  • Seite 20 2-5 Das Anlassen des Stromerzeugers Dieses Verfahren ist für die L-Serie Modelle mit Seilzugstarter geeignet.
  • Seite 21 2-6 ausreichende Setup-Prozedur in 2-6,2 Checks während des Motorbetriebs zu tun Bewegung 1. Überprüfen Sie, ob eine der ungewöhnliche Geräusche. 2-6.1 Betrieb des Dieselmotors 2. Kontrollieren Ergebnis Leistung. 3. Prüfen Sie die Farbe der Abgase (wenn sie 1 .Hitzung des Motors 3 Minuten lang in der zu den Schwarzen oder Weißen sind).
  • Seite 22 3. Wenn Sie das Gerät mit dem Generator zu verbinden, stellen Sie sicher, dass sie richtig angeschlossen sind. Verbinden Sie zuerst die größeren Lasten. Wenn alles funktioniert, dann können Sie auch kleinere Lasten anschließen. Wenn der Generator herausgeht, liegen die Ursache kann der Geräte in eine Überlastung an den Generator angeschlossen. In diesem Fall verringern die Anzahl der Geräte, bis alles nicht richtig funktioniert.
  • Seite 23 Der Generator sollte mit einer Rotation von 3600 Umdrehungen / Minute arbeiten mit einer Frequenz von 60 Hz zu erreichen. Die Motordrehzahl kann durch den Drehzahlregler eingestellt werden. 2-7.3 Einladung der Batterie 1. Für den elektrischen Anlasser des Generators wird die 12 V-Batterie von der Steuerung automatisch aufgeladen, wenn der Motor in Betrieb ist.
  • Seite 24 So trennen Sie die Batteriekabel, bevor sie aus dem Motor zu trennen. Stoppen 2-8 den Generator 4. Wenn der Generator mit Elektrostart ausgestattet ist, drehen Sie den Schlüssel auf OFF. 1. Entfernen Sie Geräte aus dem Generator. 2. Legen Sie die Kurzwahl auf RUN und lassen Sie 5.

  • Seite 25: Kapitel 3 - Wartung

    KAPITEL 3 - WARTUNG Eine gute Wartung des Generators, wird seine Lebensdauer zu verlängern. Um zu steuern, jeden Teil des Generators einschließlich des Motors, das Bedienfeld und den Rahmen. Für eine Übersicht der Bedienungsanleitung zu beziehen sich nur. Wenn Sie diese Handbücher benötigen, rufen Sie den Hersteller und Sie erhalten eine Kopie geschickt werden. Bevor die Wartung beginnen, stellen Sie sicher, dass der Motor ausgeschaltet ist.
  • Seite 26 Prüfen und füllen mit ○ Motoröl Überprüfen Sie, ob Öl ○ undicht Überprüfen und ziehen ○ ● Sie alle Teile Ziehen Sie die Schraube des Zylinderkopfes Schmieröl wechseln ○ ○ Das erste Mal zweite Mal: Reinigen Sie den Ölfilter ○ ●...

  • Seite 27: Der Isolationswiderstand Überprüfen

    Ändern Sie den ● Kolbenring Überprüfen Sie die Monatlich Speicherelektrolytlösung Überprüfen Sie die ● elektrischen Bürsten und Kolbenringe Die Nachlaufzeit Isolationswiderstand von mehr als 10 überprüfen Tage ○ Hinweis: "●" zeigt an, dass die folgenden Aufgaben, die Sie mit einem Spezialschlüssel benötigen.
  • Seite 28 3-1,3 Kraftstofffilter Wartung 3-1.1 Motoröl wechseln (alle 100 Stunden Gebrauch). Halten Sie das Öl bedeckt und in gutem Zustand. 1.Il Kraftstofffilter sollte häufig gereinigt Entfernen Sie die Öleinfüllschraube, wenn der werden. Auf diese Weise wird die Motor noch warm ist. Achten Sie auf Öl und der Durchführung der Motor.
  • Seite 29 Hinweis: Den Motor nicht ohne Luftfilter starten. Dies könnte das Absaugsystem beschädigen. ändern umgehend den Luftfilter. 3-2 Lagerung für einen langen Zeitraum Wenn Ihr Stromerzeuger für eine längere Zeit ungenutzt bleiben, folgen Sie den nachstehenden Anweisungen. 1. den Motor für drei Minuten anlassen, dann schalten Sie ihn aus. 2.
  • Seite 30 Kapitel 4 Problemlösung...
  • Seite 31 4-1 Verfahren zur Fehlerbehebung Störgründe Lösung Es gibt nicht genug Treibstoff Fügen Sie mehr Kraftstoff Der Brennstoffwechsel ist nicht in der Position OPEN Drehen Sie den Schalter zu öffnen, Die Hochdruckpumpe und die Düse nicht liefern Entfernen Sie die Düse und stellen Sie es wie angewiesen Kraftstoff oder nicht genug Die vecolità...

  • Seite 32: Kapitel 5 Liste Der Komponenten

    Wenn Zweifel oder Probleme auftreten, wenden Sie sich direkt mit dem Verkäufer. 4-2 Fragen und Zweifel Wenn einige Informationen unklar war, oder wenn Sie Fragen zu Ihrem Trainingsgerät, nehmen Sie Kontakt mit uns oder mit dem nächstgelegenen Händler. Hier finden Sie eine Liste der Informationen, die vor der Kontaktaufnahme mit uns gelesen werden sollten: 1.

  • Seite 34: Exlosionszeichnung

    Exlosionszeichnung...

  • Seite 36: Liste Der Elektrischen Komponenten

    Liste der elektrischen Komponenten...
  • Seite 38 Kopf des Stromerzeugers...
  • Seite 39 Antriebssystem...
  • Seite 40 Dampfer Motor...
  • Seite 41 2500 5000 6000SE...

  • Seite 43: Konformitätserklärung

    Gemäß der Richtlinie 2006/42/EG und gesetzesvertretendes Dekret 17/2010 Hersteller: Settimi srl Sitz : Fraz. San Venanzo, 11 - 06049 Spoleto (PG) - Italien Bezeichnung: Stromerzeuger Brand: GeoTech Model: DGP 8000 SE – DGP 8000 SE-3 Baujahr: 2015 Der Stromerzeuger entspricht folgenden Richtlinien:...
  • Seite 44 Settimi SRL Settimi Srl - Fraz. San Venanzo, 11 - 06049 Spoleto(PG) - Italy Tel. 0743/665130 E-mail : info@agrieuro.com...
