4. | Tuotekuvaus
31
38
37
36
31 Vesivaaka (tässä voidaan tarkastaa, onko
lasermoduuli ripustettu vaakasuoraan asentoon).
33 Lasersäteen ulostulo (tässä lasersäde tulee ulos.
Lasersäteen avulla voidaan säätöpalkin asteikon ja
pyöränkiinnittimen WA tosiarvo lukea).
35 Vesivaaka (tässä voidaan tarkastaa, onko
lasermoduuli ripustettu vaakasuoraan asentoon).
37 Paristokotelon kansi (paristokoteloon sopii 2 AA-
tyypin paristoa).

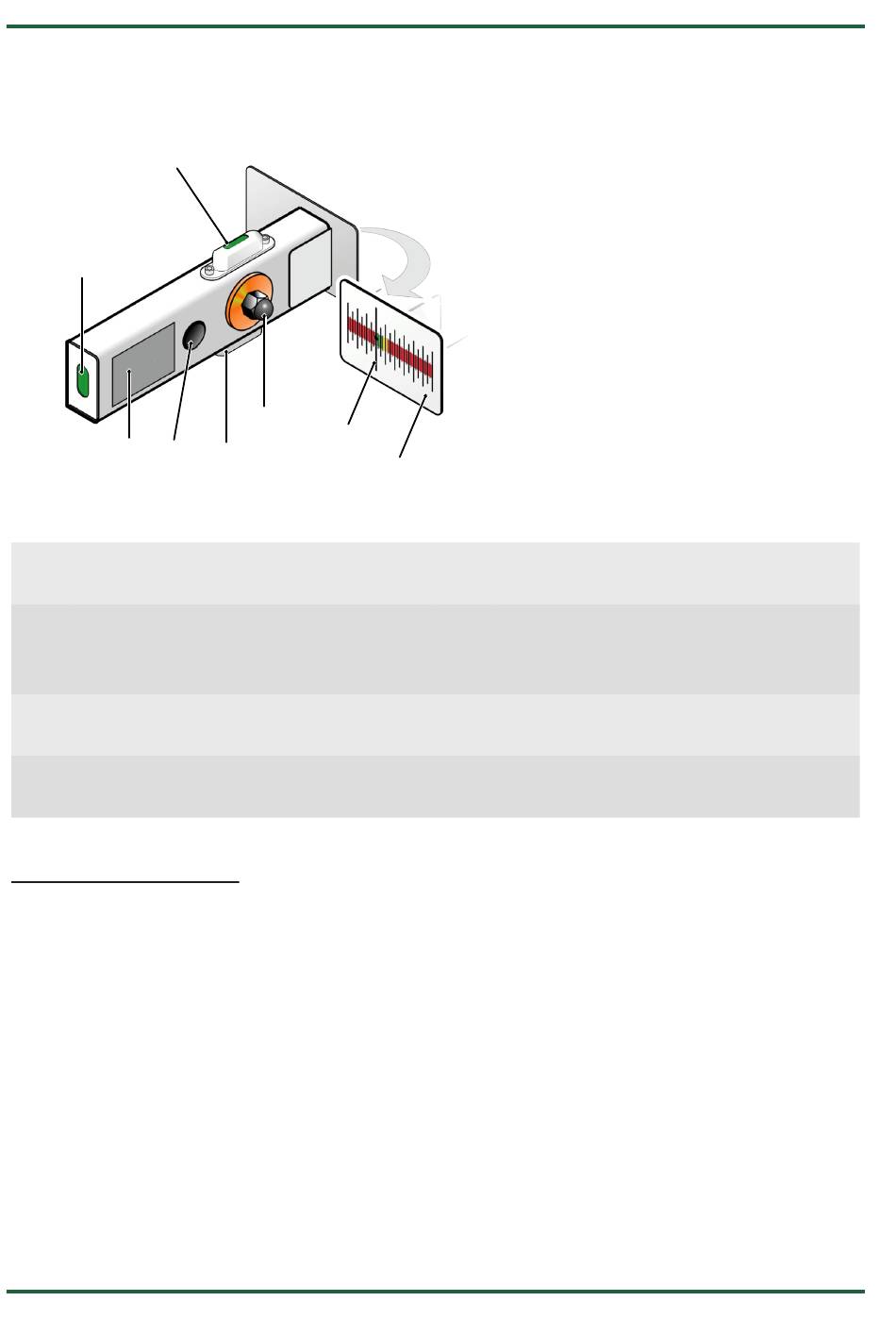

4.3.4. Lasermoduuli

Pyöränkiinnitin SE
402
34
33
35
32
32 Ripustusasteikko (tässä voidaan lukea tarkastus-
ja mittausarvot).
34 Kiinnitysruuvi (tässä voidaan lasermoduuli säätää
ja kiinnittää).
36 Kytkin (tässä voi kytkeä päälle ja sammuttaa
laserin).
38 Vesivaaka (tässä voidaan tarkastaa, onko
lasermoduuli asetettu pystysuoraan asentoon).
