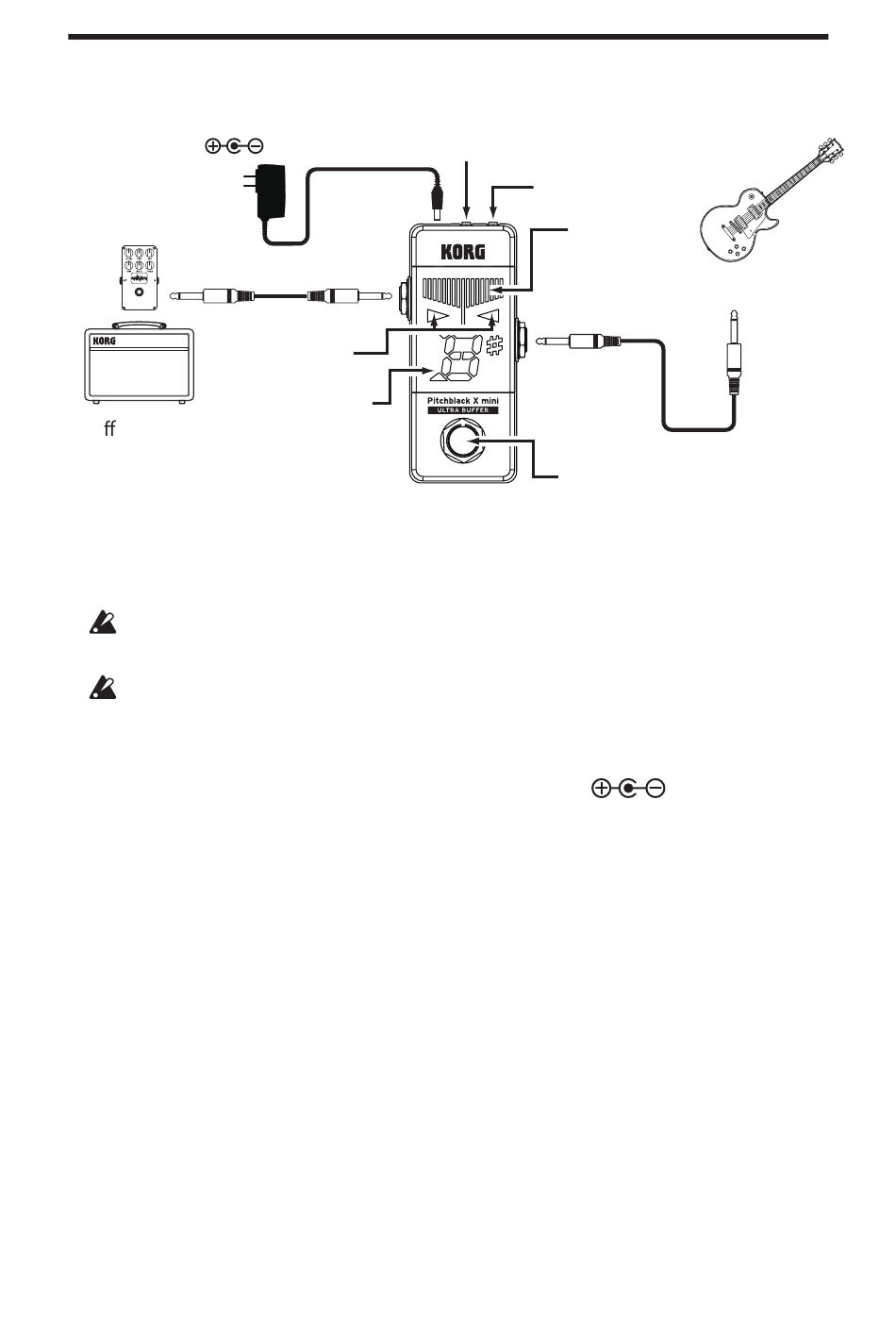

Teile des Pitchblack X mini
Netzteil (9 V,
oder mehr,
separat erhältlich)
BYPASS-Buchse
Stimmhilfe-LEDs
E ektpedal,
Gitarrenverstärker
oder Mischpult usw.
Anschlüsse
Schalten Sie vor dem Herstellen irgendwelcher Verbindungen alle Geräte aus,
um Geräteschäden zu vermeiden.
INPUT und BYPASS sind als Mono-Buchsen ausgeführt. Stereokabel (TRS)
sind nicht geeignet.
DC 9V IN-Buchse
Zum Anschluss eines separat erhältlichen Netzteils (9 V
eines nicht von Korg empfohlenen Netzteils kann Funktionsstörungen und
Schäden zur Folge haben.
INPUT-Buchse
Schließen Sie das vom Instrument kommende Kabel an die INPUT-Buchse des
Stimmgeräts an. Das Gerät schaltet sich ein, sobald Sie ein Kabel in die INPUT-
Buchse stecken. Anschließend blinkt einige Sekunden lang die eingestellte
Referenztonhöhe in der Notenanzeige. Beim Beschalten der INPUT-Buchse wird
das Gerät eingeschaltet, befindet sich jedoch nicht im Stimmgerätmodus. Zum
Aktivieren des Stimmgerätmodus drücken Sie die TUNER ON/OFF-Taste.
BYPASS-Buchse
Schließen Sie hier das von der BYPASS-Buchse Ihres Effektpedals bzw. Verstärkers
usw. kommende Kabel an. Bei eingeschaltetem Stimmgerät wird das Signal von der
INPUT-Buchse stummgeschaltet, um ein leises Stimmen zu ermöglichen.
Ist das Stimmgerät ausgeschaltet, verhält es sich wie ein Ultra-Puffer-Bypass. Der
Ultra-Buffer-Schaltkreis sorgt für eine verlustfreie Signalübertragung, so dass Sie
keine Abstriche beim Sound machen müssen.
, 600 mA
DC 9V IN-
Buchse
(mono)
Notenanzeige
DISPLAY/BRIGHT-Taste
CALIB-Taste
LED-
Stimmanzeige
INPUT-Buchse
(mono)
TUNER ON/OFF-Taste
3
Gitarre usw.
). Verwendung
