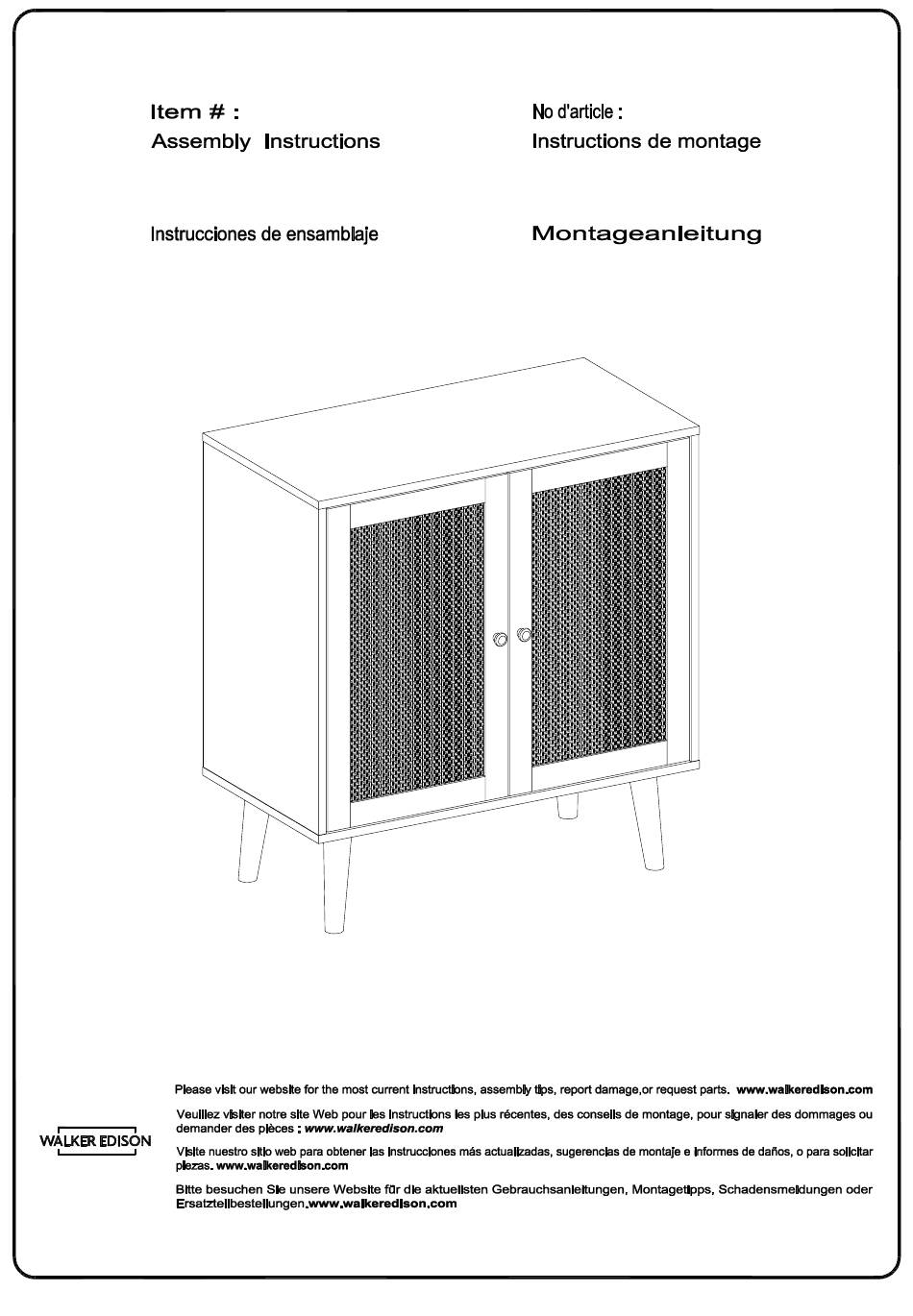

- Seite 1 AFWDRT2D AFWDRT2D Ítem N.°: Artikel# : AFWDRT2D AFWDRT2D Revised 07/05/2021 (R) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 2 Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 3 Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 4 (ESP) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
-
Seite 5: Allgemeine Montagerichtlinien
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. -
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. - Seite 7 Goupille de support d'étagère Perno de soporte del estante Regalstützstift 2 pcs Handle Poignée Mango Griff 2 pcs Ø4x18mm Handle Bolt Boulon de poignée Perno de la manija Griffbolzen © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 8 Cuña de plástico Kunststoffkeil Ø3x17mm 6 pcs Screw Tornillo Schraube Metal plate Plaque de métal Placa metálica Metalplatte Glue tube Tube de colle Tubo de pegamento Kleber in Tube © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 10 Befestigen Sie den Türstopper (L) mit der Schraube (M) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Seite 11 Inserte la clavija de madera (A) en las partes (3,4,7) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (3,4,7) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Seite 12 Use el tornillo (E) para fijar la placa metálica (R) en la parte (9) con la llave hexagonal (K) según el diagrama. (DE) Befestigen Sie die Metallplatte (R) in das Teil (9) mit der Schraube (E) durch den Sechskantschlüssel (K) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Seite 13 Fixez la pièce (7) à la pièce (3) selon le schéma. (ESP) Inserte la parte (7) a la parte (3) según el diagrama. (DE) Setzen Sie das Teil (7) in das Teil (3) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
- Seite 14 Fixez la pièce (7) à la pièce (4) selon le schéma. (ESP) Inserte la parte (7) a la parte (4) según el diagrama. (DE) Setzen Sie das Teil (7) in das Teil (4) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
- Seite 15 Put part (6) as per diagram. (FR) Mettez la pièce (6) conformément au schéma. (ESP) Ponga la parte (6) según el diagrama. (DE) Setzen Sie das Teil (6) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
- Seite 16 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) in die Teile (3,4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
- Seite 17 Put part (6) as per diagram. (FR) Mettez la pièce (6) conformément au schéma. (ESP) Ponga la parte (6) según el diagrama. (DE) Setzen Sie das Teil (6) gemäß der Abbildung ein. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
- Seite 18 Use el tornillo (E) para fijar la parte (2) a las partes (3,4) con la llave hexagonal (K) según el diagrama. (DE) Befestigen Sie das Teil (2) in das Teil (3,4) mit der Schraube (E) durch den Sechskantschlüssel (K) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
- Seite 19 Philips según el diagrama. (DE) Befestigen Sie die Metallplatte (R) von dem Teil (9) in das Teil (2) mit dem Bolzen (F) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
- Seite 20 Use el tornillo (Q) para fijar la cuña de plástico (P) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (P) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
- Seite 21 Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
- Seite 22 Setzen Sie das Teil (5) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (5) und legen Sie es auf die Regalstützstifte. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
- Seite 23 Befestigen Sie das Europa-Scharnier (N) ans Teil (8) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips , dann befestigen Sie den Griff (H) ans Teil (8) mit dem Griffbolzen (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
- Seite 24 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (N) auf dem Teil (8) ans Teil (3) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (M) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
- Seite 25 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (N) auf dem Teil (8) ans Teil (4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (M) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
- Seite 26 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (V) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (T) gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
- Seite 27 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (V) und die Mutter (W) an der Wand mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
-
Seite 28: Final Assembly
Step 19 Final Assembly © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
