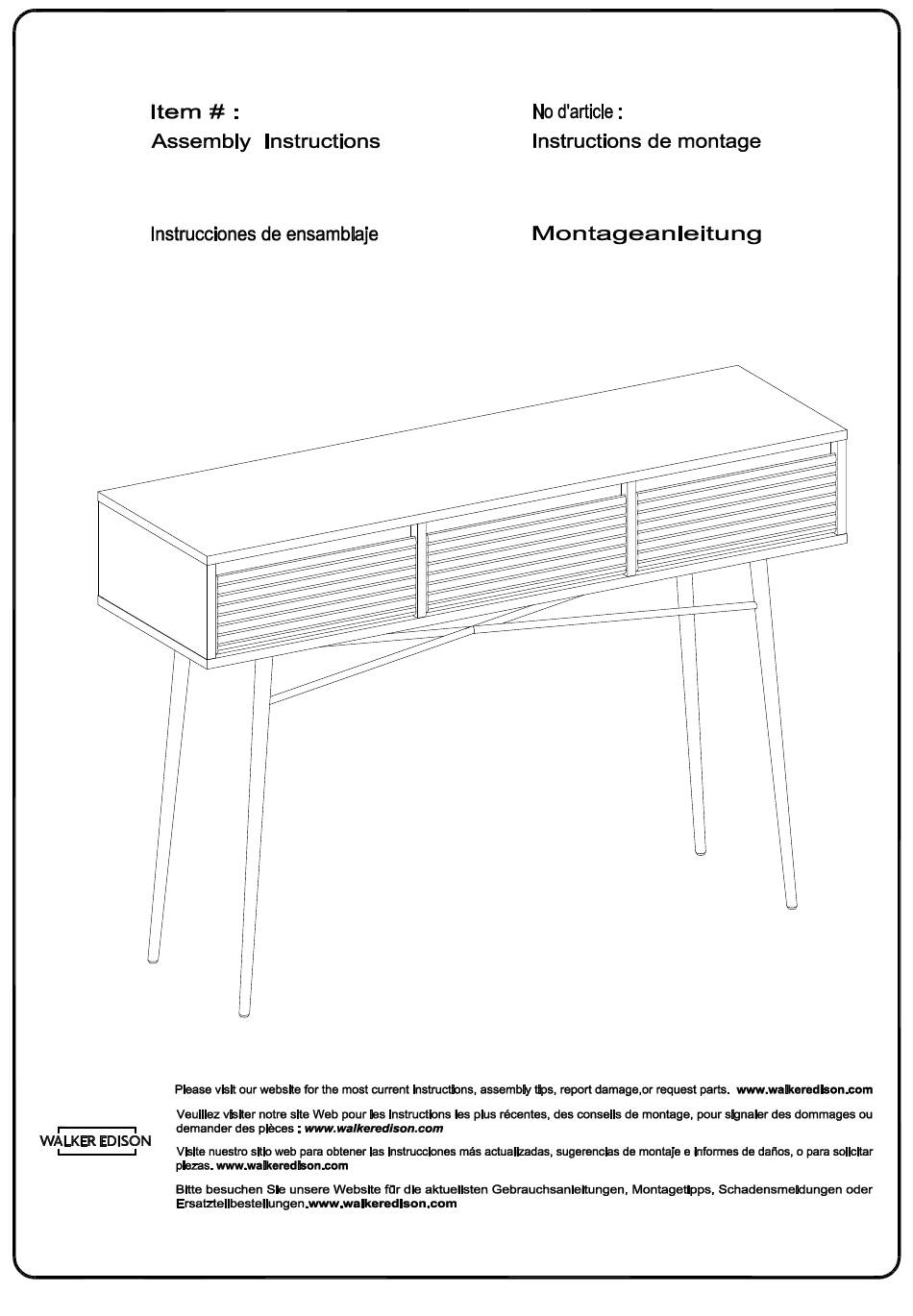

- Seite 1 AF44LAN3DRET AF44LAN3DRET Ítem N.°: Artikel# : AF44LAN3DRET AF44LAN3DRET Revised 07/01/2021(C) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
-
Seite 5: Allgemeine Montagerichtlinien
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. -
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. - Seite 7 Serrure à came Cerradura de leva Zylindermutter Ø30mm Sticker Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6x12mm Bolt Boulon Perno Bolzen © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 8 Plastic strap Sangle en plastique Correa plástica Kunststoffband Écrou Tuerca Mutter Ø3x12mm Screw Tornillo Schraube Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil Ø3x17mm Screw Tornillo Schraube © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 10 Stecken Sie den Holzdübel (A) in die Teile (5,6,7,8) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (1) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Seite 11 Nehmen Sie die Schubladenschiene (T) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Schlittenläufer ganz nach vorne, dann drücken Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Seite 12 Stecken Sie den Holzdübel (A) in das Teil (3) ein, befestigen Sie den Schubladenschieber (T) an die Teile (5,8) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Seite 13 Utilice el tornillo (P) para fijar el deslizador del cajón(T) a las partes (6,7) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Schubladenschieber Teile (6,7) durch Kreuzschlitzschraubendreher von Philips mit der Schraube (P)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
- Seite 14 Use el tornillo (J) para fijar la parte (3) a la parte (1) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Teil Teil Schraube durch Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
- Seite 15 Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (5,7) in das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
- Seite 16 Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (6,8) in das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
- Seite 17 Put part (4) as per diagram. (FR) Mettez la pièce (4) conformément au schéma. (ESP) Ponga la parte (4) según el diagrama. (DE) Setzen Sie das Teil (4) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
- Seite 18 Use el tornillo (F) para fijar la parte (2) en las partes (5,6,7,8) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (2) ins Teil (5,6,7,8) mit der Schraube (F) durch den Sechskantschlüssel (G) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
- Seite 19 Use el perno (H) para fijar la parte (10) a la parte (2) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (10) an das Teil (2) mit dem Bolzen (H) durch den Sechskantschlüssel (G) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
- Seite 20 Setzen Sie das Teil (11) in das Teil (10) gemäß der Abbildung ein. Befestigen Sie das Teil (10) in das Teil (2) mit dem Bolzen (H) durch den Sechskantschlüssel (G) gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen nicht fest an. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
- Seite 21 Setzen Sie das Teil (11) in das Teil (9) gemäß der Abbildung ein. Befestigen Sie das Teil (9) in das Teil (2) mit dem Bolzen (H) durch den Sechskantschlüssel (G) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
- Seite 22 Setzen Sie das Teil (11) in das Teil (9) gemäß der Abbildung ein. Befestigen Sie das Teil (9) in das Teil (2) mit dem Bolzen (H) durch den Sechskantschlüssel (G) gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen fest an. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
- Seite 23 Use el tornillo (R) para fijar la cuña de plástico (Q) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Kunststoffkeil Schraube durch Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
- Seite 24 Befestigen Sie den Schubladenschieber (T) mit der Schraube (P) an die Teile (12,13) durch den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie die Nockenschraube (B) in das Teil(15) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
- Seite 25 Befestigen Sie die Teile (12,13) an das Teil (14) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips, dann setzen Sie das Teil (16) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
- Seite 26 Philips según el diagrama. (DE) Befestigen Sie das Teil (15) an die Teile (12,13) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
- Seite 27 Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27...
- Seite 28 Hinweis: Wenn die Schublade nicht reibungslos einrastet, drücken oder heben Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.28...
- Seite 29 (DE) Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.29...
- Seite 30 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (M) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.30...
- Seite 31 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (M) und der Mutter (N) an der Wand mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.31...
- Seite 32 Step 23 Final Assembly © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.32...
