AF30ABGD
Ítem N.°:
AF30ABGD
TM
©
Copyright
2020 by Walker Edison Furniture Co., LLC. All rights reserved.
AF30ABGD
Artikel# :
AF30ABGD
Revised 29/12/2020 (L)
P.1
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison AF30ABGD
Möbel Walker Edison AF34MADW Montageanleitung
(27 Seiten)
Möbel Walker Edison AF32ALSD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF32ALSD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF32ALMD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF30NORCRN Montageanleitung
(26 Seiten)
Möbel Walker Edison AF32HD1D Montageanleitung
(35 Seiten)
Möbel Walker Edison AF32ALGRD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF32ALXD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF30ADD Montageanleitung
(24 Seiten)
Möbel Walker Edison AF18PKRST Montageanleitung
(16 Seiten)
Möbel Walker Edison AF16LUX Montageanleitung
(7 Seiten)
Möbel Walker Edison AF44LAN1DRCT Montageanleitung
(27 Seiten)
Möbel Walker Edison AF42WATFLET Montageanleitung
(16 Seiten)
Möbel Walker Edison AF29IAN2D Montageanleitung
(29 Seiten)
Möbel Walker Edison AFWDRT2D Montageanleitung
(28 Seiten)
Möbel Walker Edison AF20SSQST Montageanleitung
(9 Seiten)
Inhaltszusammenfassung für Walker Edison AF30ABGD

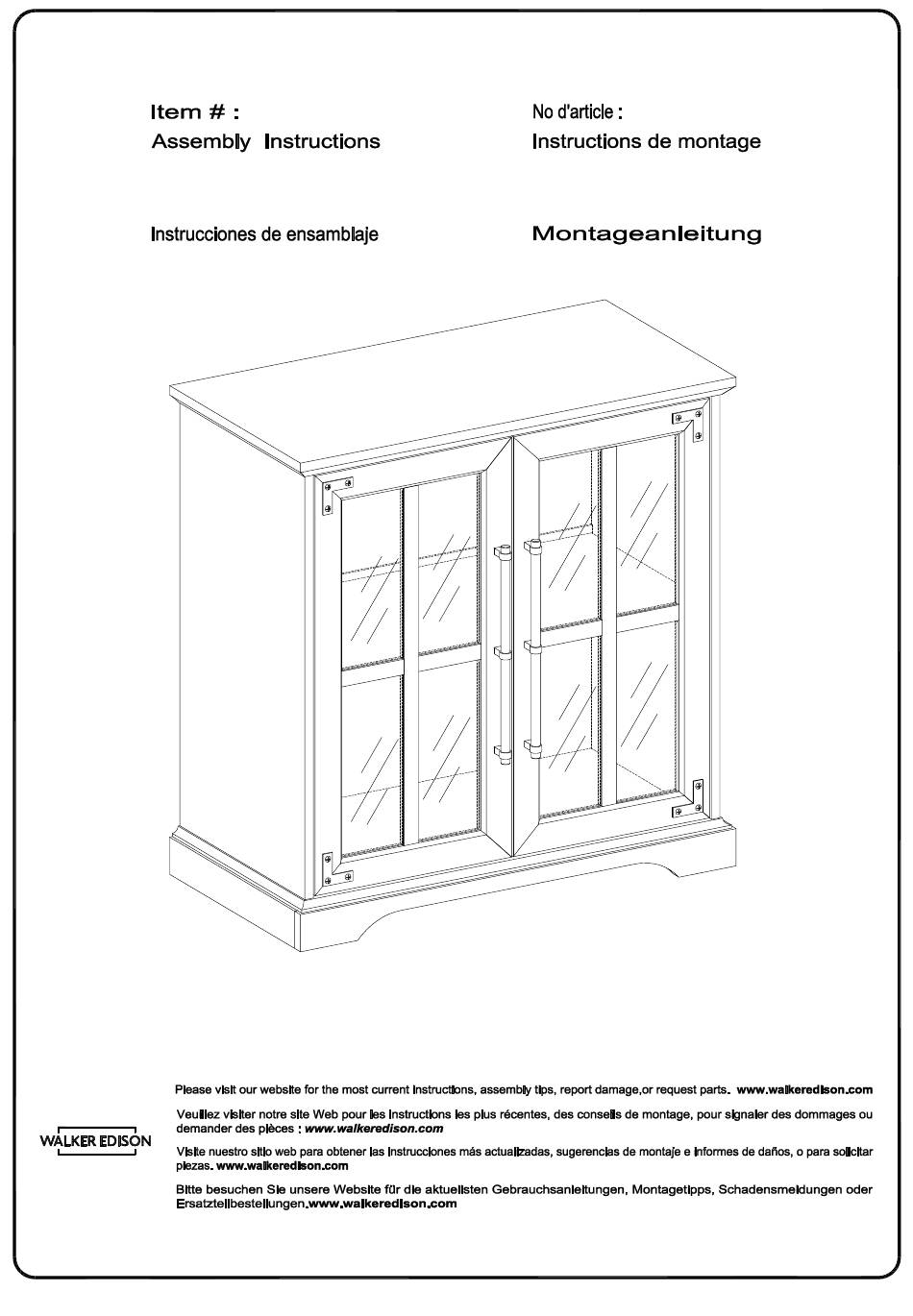

Seite 1
AF30ABGD AF30ABGD Ítem N.°: Artikel# : AF30ABGD AF30ABGD Revised 29/12/2020 (L) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3: Instructions De Montage Générales
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
(ESP) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5: Allgemeine Montagerichtlinien
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
Schraube Shelf support pin Goupille de support d'étagère Perno de soporte del estante Regalstützstift Europe hinge Charnière Europe Bisagra de Europa Europa-Scharnier Ø4x14mm 24 pcs Screw Tornillo Schraube © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
Ø6x12mm Bolt Boulon Perno Bolzen Ø3x17mm Screw Tornillo Schraube Plastic strap Sangle en plastique Correa plástica Kunststoffband Ø4x12mm Screw Tornillo Schraube Écrou Tuerca Mutter Ø4x25mm Screw Tornillo Schraube © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Inserte la clavija de madera (A) en las partes (4,5) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (4,5) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Seite 12
(DE) Befestigen Sie das Teil (5) an das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
(DE) Befestigen Sie das Teil (4) an das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
Put parts (6,7,12) as per diagram. (FR) Mettez les pièces (6,7,12) conformément au schéma. (ESP) Ponga la parte (6,7,12) según el diagrama. (DE) Setzen Sie die Teile (6,7,12) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Use el tornillo (F) para fijar la parte (3) en las partes (4,5) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (3) in die Teile (4,5) mit der Schraube (F) durch den Sechskantschlüssel (E) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Use el perno (N) para fijar el conector (M) a las partes (8,9,10) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie den Verbinder (M) an die Teile (8,9,10) mit dem Bolzen (N) durch den Sechskantschlüssel (E) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
(E) según el diagrama. (DE) Befestigen Sie den Verbinder(M) von den Teile (9,10) an das Teil (8) mit dem Bolzen (N) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
(E) según el diagrama. (DE) Befestigen Sie den Verbinder(M) von den Teile (8,9,10) an das Teil (3) mit dem Bolzen (N) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Use el tornillo (P) para fijar la cuña de plástico (U) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (U) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
Sie die Regalstützstifte (G) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten. Setzen Sie das Teil (2) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (2) und legen Sie es auf die Regalstützstifte. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Befestigen Sie das Europa-Scharnier (H) ans Teil (11) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips , dann befestigen Sie den Griff (L) ans Teil (11) mit der Schraube (K), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (H) auf dem Teil (11) ans Teil (4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (J) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (H) auf dem Teil (11) ans Teil (5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (J) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Seite 25
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (Q) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (R) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (Q) in die Mutter (S) und der Wand mit der Schraube (T) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
Seite 27
Step 18 Final Assembly © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27...
