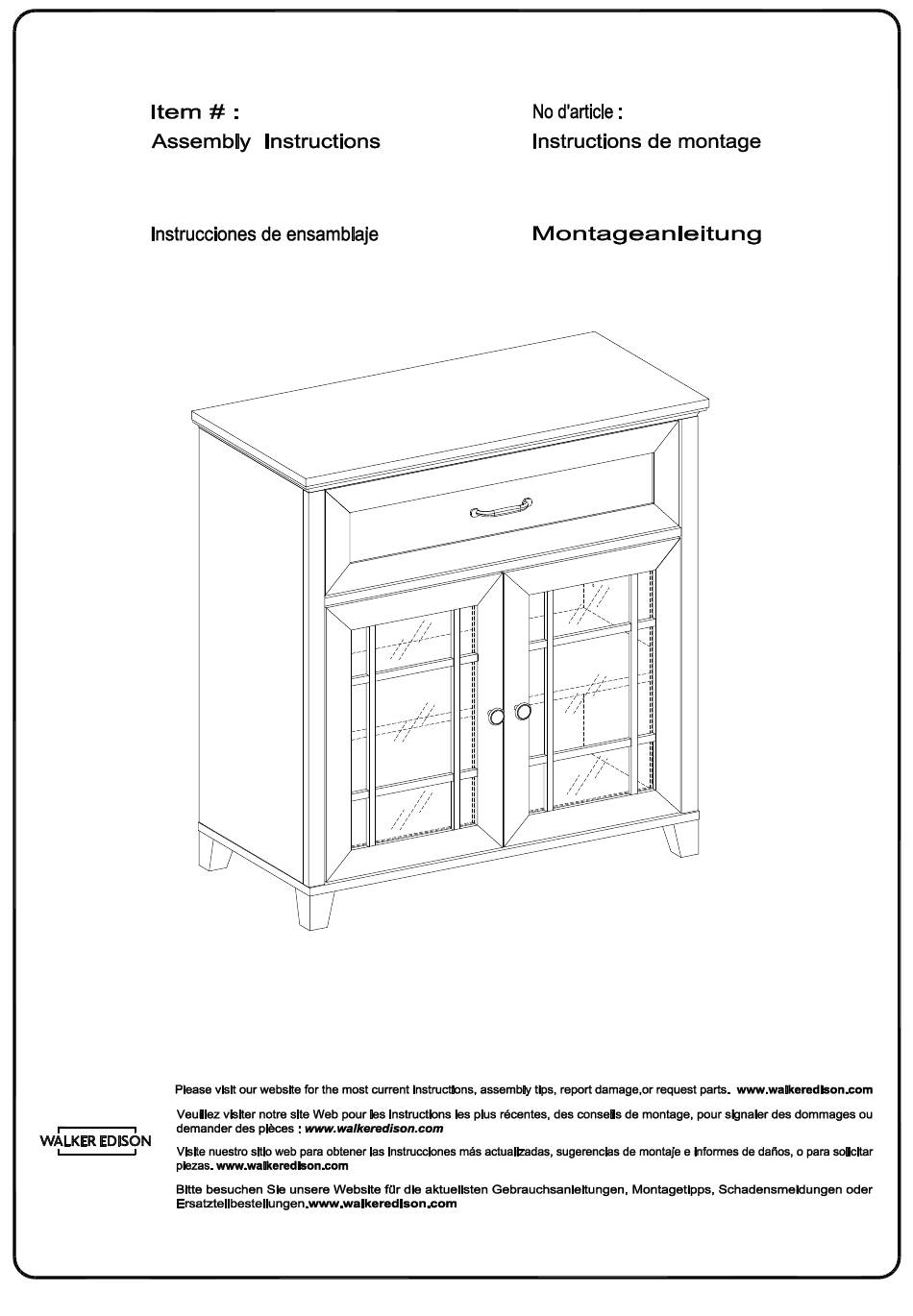

- Seite 1 AF32HD1D AF32HD1D Ítem N.°: Artikel# : AF32HD1D AF32HD1D Revised 29/12/2020(L) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 2 Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
-
Seite 3: Instructions De Montage Générales
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. - Seite 4 (ESP) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
-
Seite 5: Allgemeine Montagerichtlinien
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. -
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. - Seite 7 Aufkleber 8 pcs Ø6x50mm Screw Tornillo Schraube 1 pc Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel 1 pc Door stopper Butée de porte Tapón de la puerta Türstopper © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 8 1 pc Handle Poignée Mango Griff 2 pcs Ø4x13mm Handle Bolt Boulon de poignée Perno de la manija Griffbolzen 4 pcs Europe Hinge Charnière Europe Bisagra de Europa Europa-Scharnier © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 9 Ø4x25mm Screw Tornillo Schraube Écrou Tuerca Mutter Ø4x12mm Screw Tornillo Schraube Ø3x12mm 12 pcs Screw Tornillo Schraube Glue tube Tube de colle Tubo de pegamento Kleber in Tube © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 10 (no incluido) Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher (nicht enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Seite 11 Stecken Sie den Holzdübel (A) in die Teile (3,4) ein, dann befestigen Sie die Nockenschraube (C) in die Teile (3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Seite 12 Stecken Sie den Holzdübel (A) in die Teile (5,6) ein und stecken Sie den Holzdübel (B) in die Teile (18,19) ein, und befestigen Sie den Türstopper (J) an das Teil (6) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Seite 13 Asegure el perno de leva (C) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (C) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
- Seite 14 Nehmen Sie die Schubladenschiene (BB) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
- Seite 15 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (BB) an die Teile (3,4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (Z) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
- Seite 16 Use el cierre de leva (D) para fijar las partes (5,6) en la parte (3) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Teile (5,6) an das Teil (3) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
- Seite 17 Use el cierre de leva (D) para fijar las partes (5,6) en la parte (4) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Teile (5,6) an das Teil (4) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
- Seite 18 Use el cierre de leva (D) para fijar las partes (3,4) en la parte (1) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Teile (3,4) an das Teil (1) mit der Zylindermutter (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
- Seite 19 Put parts (10,9,8) as per diagram. (FR) Mettez les pièces (10,9,8) conformément au schéma. (ESP) Ponga la parte (10,9,8) según el diagrama. (DE) Setzen Sie die Teile (10,9,8) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
- Seite 20 Use el tornillo (G) para fijar la parte (2) a las partes (18,19) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (2) an die Teile (18,19) mit der Schraube (G) durch den Sechskantschlüssel (H) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
- Seite 21 Use el tornillo (G) para fijar la parte (2) a las partes (3,4) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (2) an die Teile (3,4) mit der Schraube (G) durch den Sechskantschlüssel (H) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
- Seite 22 Use el tornillo (M) para fijar la cuña de plástico (L) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (L) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
- Seite 23 Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten. Setzen Sie das Teil (7) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (7) und legen Sie es auf die Regalstützstifte. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
- Seite 24 Befestigen Sie das Europa-Scharnier (T) ans Teil (17) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips , dann befestigen Sie den Griff (P) ans Teil (17) mit dem Griffbolzen (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
- Seite 25 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (T) auf dem Teil (17) ans Teil (3) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
- Seite 26 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (T) auf dem Teil (17) ans Teil (4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
- Seite 27 Nockenschraube (B) in die Teile (16), dann befestigen Sie den Griff (R) ans Teil (16) mit dem Griffbolzen (S), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
- Seite 28 Use el tornillo (U) para fijar las partes (11,12) a la parte (13) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Teile (11,12) an das Teil (13) mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
- Seite 29 Setzen Sie das Teil (14) gemäß der Abbildung ein. Befestigen Sie das Teil (13) an das Teil (15) mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
- Seite 30 Philips según el diagrama. (DE) Befestigen Sie das Teil (16) an die Teile (11,12,15) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
- Seite 31 Placez l'autocollant (F) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (F) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (F) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
- Seite 32 Hinweis: Wenn die Schublade nicht reibungslos einrastet, drücken oder heben Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
- Seite 33 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (V) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (Y) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
- Seite 34 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (V) in die Mutter (X) an der Wand mit der Schraube (W) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.34...
- Seite 35 Step 25 Final Assembly © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.35...
