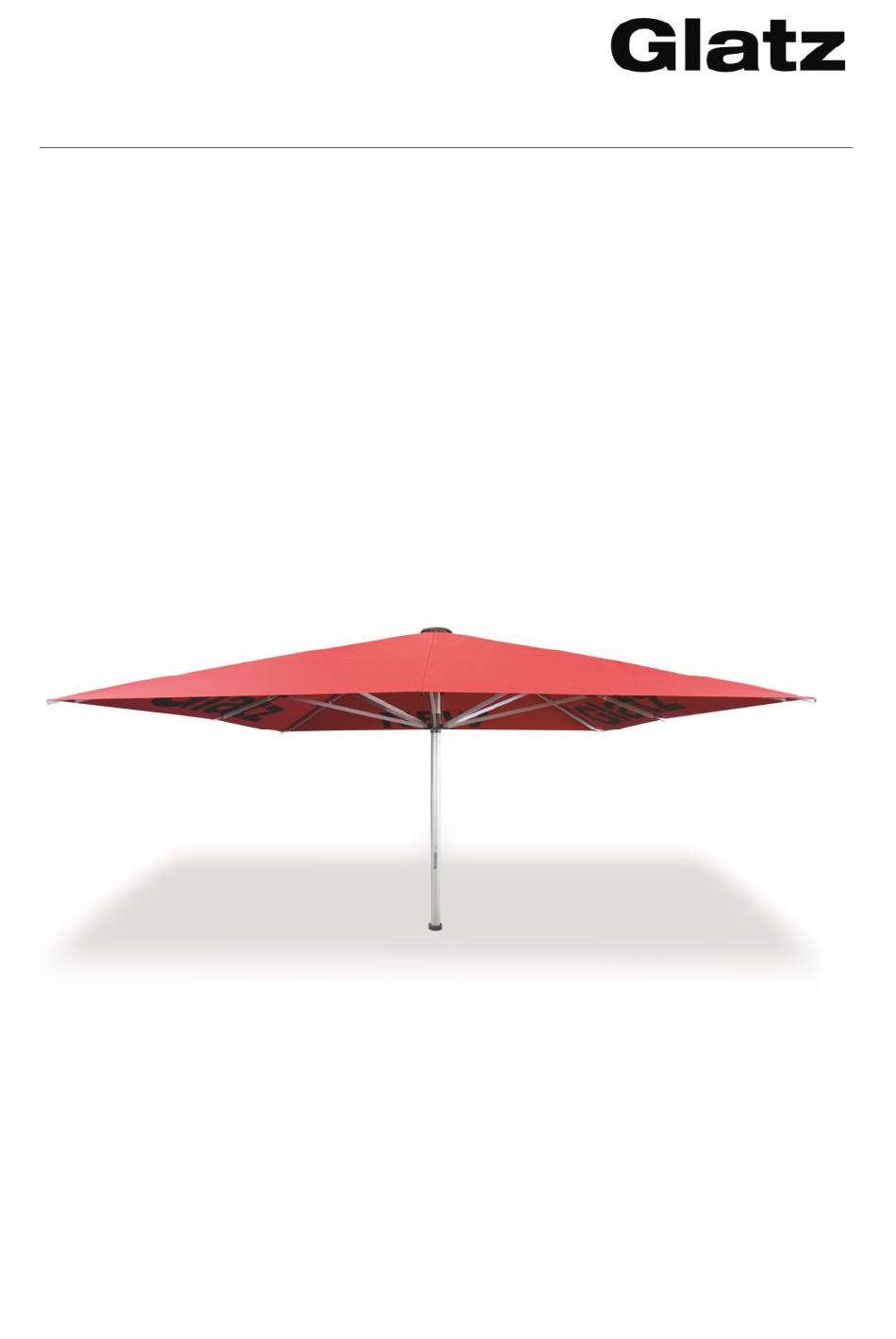

- Seite 1 Sonnenschirm Palazzo Noblesse / E Servicemanual Palazzo Noblesse/E...
-
Seite 2: Inhaltsverzeichnis
Austausch Zahnriemen..................9 Motorisierte Version..................... 9 10. Zusammenbau nach dem Getriebewechsel (Handantrieb und Motorvariante) .. 18 11. Beleuchtung ...................... 19 12. Schieber wechseln .................... 20 13. Fertiger Schirm ....................21 Technische Änderungen bleiben vorbehalten. © Glatz AG 12 / 2018... -
Seite 3: Top Auswechseln
Überzug wechseln Kunststoffkappe bei der Strebenverlängerung entfernen. Kederschraube · herausdrehen und Verlängerung in die Strebe einschieben. Kedereinsatz am Überzug aus der Verlängerung herausziehen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... - Seite 4 Palazzo Noblesse / E Klettverschluss lösen · Top abschrauben. Die Haken des Überzuges an den Streben aushängen. · Stoff über die Krone herausziehen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
-
Seite 5: Strebe Wechseln
Zuerst beim Schieber die Pan-Haed Schrauben entfernen. · Anschliessend bei der Krone die Pan-Haed Schrauben abschrauben, die · Fächer U-Scheiben entfernen und die Streben abnehmen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... -
Seite 6: Drahtseil Und Getriebe Wechseln
Zuerst Stoff abnehmen, dann alle Streben demontieren · (siehe Punkte 1 bis 3) Mutter vom Drahtseil am Schieber entfernen und Drahtseil herausziehen. · Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... -
Seite 7: Verdrehlager Entfernen Für Drahtseil- Oder Teleskopwechsel (Inkl. Getriebe)
Rollenbock demontieren für Drahtseil- oder Getriebewechsel Schrauben vom Rollenbock entfernen und Drahtseil herausziehen · · Rollenbock austauschen und Drahtseil einziehen · Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018 Veröffentlicht: hon_mg/22.11.2013... -
Seite 8: Teleskoprohr, Drahtseil Oder Getriebe Auswechseln (Handantrieb)
„Teleskoprohr komplett“ herausziehen · „Teleskoprohr komplett“ mit Getriebe, Zahnriemen und Drahtseil aus dem · Mast ziehen und durch ein neues „Teleskoprohr komplett“ ersetzen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... -
Seite 9: Austausch Zahnriemen
Schrauben montiert sind. Die 6 Inbusschrauben herausdrehen. Achtung die vorderen 4 Schrauben sind länger als die 2 hinteren. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... - Seite 10 Schrauben sowie das Verdrehlager entfernen. Achtung hier ist das Verdrehlager aussen nur mit zwei Inbusschrauben und innen mit Stoppmuttern befestigt. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
- Seite 11 Teleskop hinausgezogen werden. Um den Zahnriemen aus dem Getriebe zu entfernen, muss weitergekurbelt werden, bis der ganze Riemen aus dem Getriebe ist. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
- Seite 12 Den neuen Zahnriemen im Getriebe einfahren und wieder kurbeln. Soweit Kurbeln, bis ein Stück im Getriebe drin ist. Den Zahnriemen über die Innenstock Rolle legen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
- Seite 13 Riemen bei diesem Arbeitsschritt spannen. Die beiden Enden vom Zahnriemen in die Platte legen, so dass der mittlere Spalt der Platte frei bleibt. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
- Seite 14 Platte ist als erstes mit den 6 Schrauben befestigen. Daraufhin das Teleskop 90° drehen und die zweite Seite des Verdrehlagers mit den 6 Schrauben befestigen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
- Seite 15 Teleskop etwas auf die Seite schieben, damit genug Platz ist um die Muttern zu befestigen. Kurbelantrieb über das Teleskop Ende seitlich wieder herein drücken Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018...
- Seite 16 Sonnenschirm Palazzo Noblesse / E Am Ende wenn alles wieder montiert ist, den Kurbelantrieb testen. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018 Veröffentlicht: hon_mg/22.11.2013...
- Seite 17 Die motorisierte Version hat immer 2 Kunststoffrohre. Ein Rohr für die · Stromzuleitung und das 2. Rohr für den Motor und die Beleuchtung. Damit sich die Stromkabel vor mechanischen Beschädigungen geschützt. Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012...
-
Seite 18: Zusammenbau Nach Dem Getriebewechsel (Handantrieb Und Motorvariante)
Teleskop und Getriebe in den Mast einschieben und mit den beiden Linsen · Schrauben mit Innensechskant M 6 x20 am Mast verschrauben. Siehe Bild unten. Linsen Schrauben mit Innensechskant M 6x20 Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... -
Seite 19: Beleuchtung
Punkt 1-3. 4 Schrauben lösen, Glashälfte entfernen und Leuchtkörper ersetzen oder · Schaltgeräte austauschen respektive nachrüsten. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. · Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... -
Seite 20: Schieber Wechseln
Punkt 3. Drahtseilbefestigung gemäss Punkt 4 entfernen und den Schieber nach · unten aus dem Mast ziehen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. · Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018... -
Seite 21: Fertiger Schirm

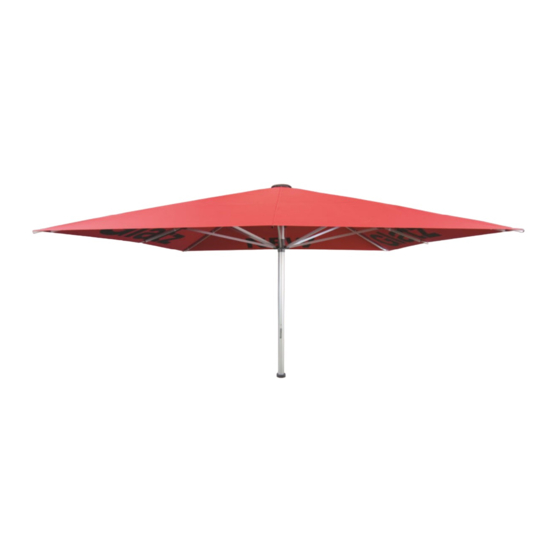

Sonnenschirm Palazzo Noblesse / E 13. Fertiger Schirm Glatz AG 2012_Servicemanual Noblesse _de Pfad: C:\Users\pem\AppData\Local\Microsoft\Windows\INetCache\Content.Outlook\P38F0XLE\2012_Servicemanual Noblesse _de.doc Erstellt: Dino Aeschbacher/15.11.2012 Aktualisiert: Mattea Pelusi / 17.12.2018 Veröffentlicht: hon_mg/22.11.2013...
