DS3D Mikrowechselrichter Schnell-Installationsanleitung
Schritt 1 - Prüfen Netzspannung und Nennausgangsspannung
Prüfen Sie, ob Ihre Netzspannung mit der auf dem Gehäuse angegebenen Nennausgangsspannung
übereinstimmt
Schritt 2 – Verteilung des Y3 AC Bus-Kabels
a. Ein Ende des AC-Bus-Kabels wird für den Zugang zum Abzweigkasten in das Stromnetz verwendet.
b. Verdrahten Sie die Leiter des AC-Busses: L – BRAUN ; N – BLAU；PE – GELBGRÜN.
HINWEIS:Der Farbcode der Verdrahtung kann je nach den örtlichen Vorschriften unterschiedlich sein. Prüfen Sie
vor dem Anschluss an den AC-Bus, ob alle Drähte der Installation übereinstimmen. Eine falsche Verkabelung kann
zu irreparablen Schäden an den Mikrowechselrichtern führen: Solche Schäden sind nicht durch die Garantie
abgedeckt.

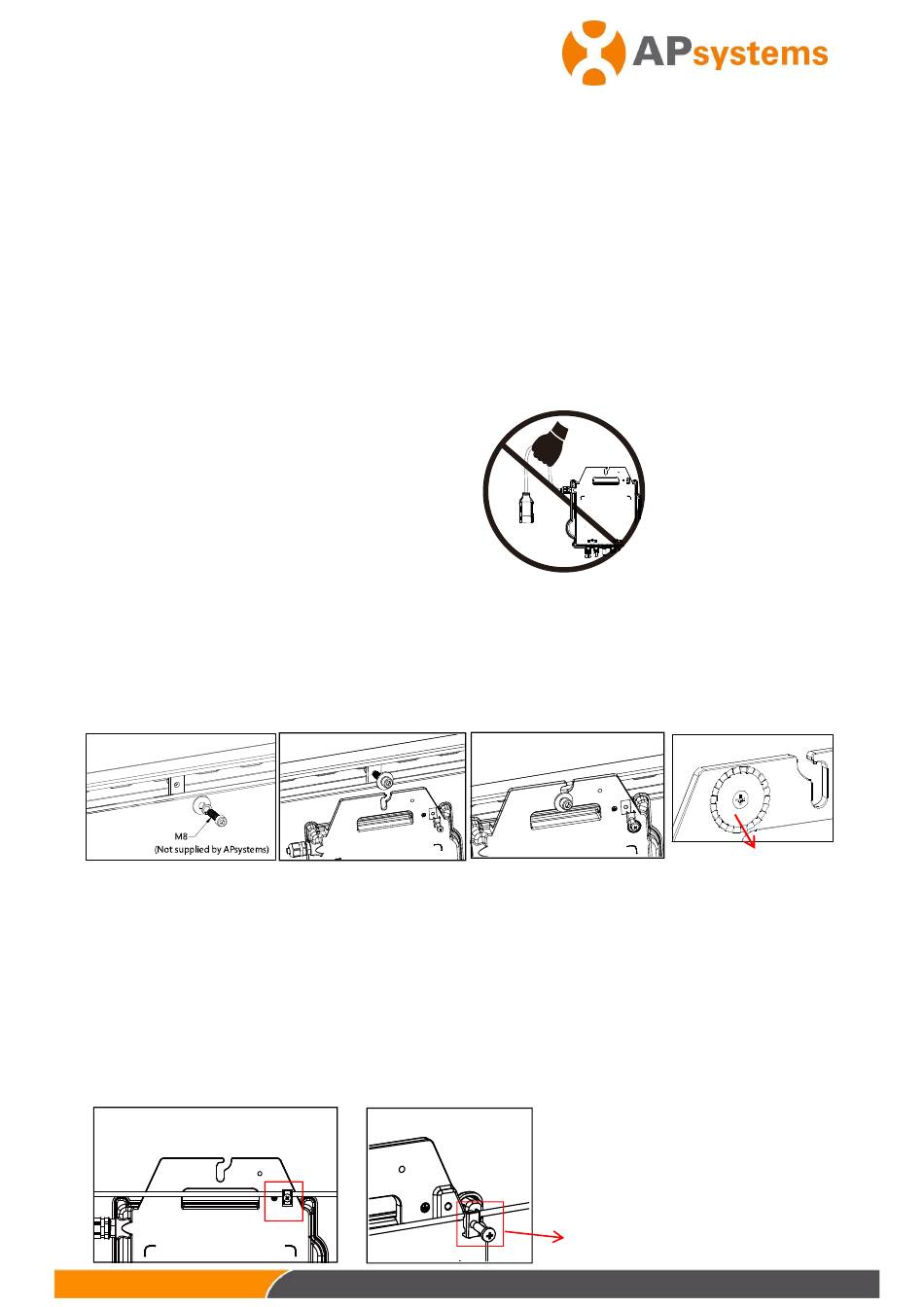

ACHTUNG: Den Mikrowechselrichter NICHT am
AC-Kabel vorbeitragen. Dadurch kann sich das
AC-Kabel teilweise oder vollständig vom Gerät
lösen, was zu keinem oder einem schlechtem
Betrieb führt.
Schritt 3 - Befestigen Sie die APsystems Mikrowechselrichter an dem Gestell
a. Markieren Sie die Position des Mikrowechselrichters auf dem Gestell in Bezug auf den Abzweigkasten für
die PV-Module oder andere Hindernisse.
b. Montieren Sie an jedem dieser Standorte einen Mikrowechselrichter mit der vom Hersteller des
Modulträgers empfohlenen Hardware. Bei der Montage des Mikrowechselrichters muss die Erdungsscheibe
zum Gestell zeigen
HINWEIS:PV-Modulen, um eine direkte Einwirkung von Regen, UV-Strahlung oder anderen schädlichen
Wettereinflüssen zu vermeiden. Lassen Sie unterhalb und oberhalb des Gehäuses des Mikrowechselrichters
einen Mindestabstand von 1,5 cm (3/4''), um eine gute Luftzirkulation zu ermöglichen. Das Gestell muss gemäß
den örtlichen Elektrovorschriften ordnungsgemäß geerdet sein.
Schritt 4 – Erden des Systems
Das Y3 AC-Bus-Kabel hat einen eingebetteten PE-Leiter: Dies kann ausreichen, um eine ordnungsgemäße Erdung
des gesamten PV-Feldes zu gewährleisten. In Gebieten mit besonderen Erdungsanforderungen kann jedoch eine
externe Erdung unter Verwendung des Erdungsbügels erforderlich sein
Erdungsscheibe
(Warnung verletzte Hand)
Erdungsklammen
2023/02/02 Rev 1.0 Schnell-Installationsanleitung
