Y1 und Y2 = Sicherheitsausgänge → Auswertung

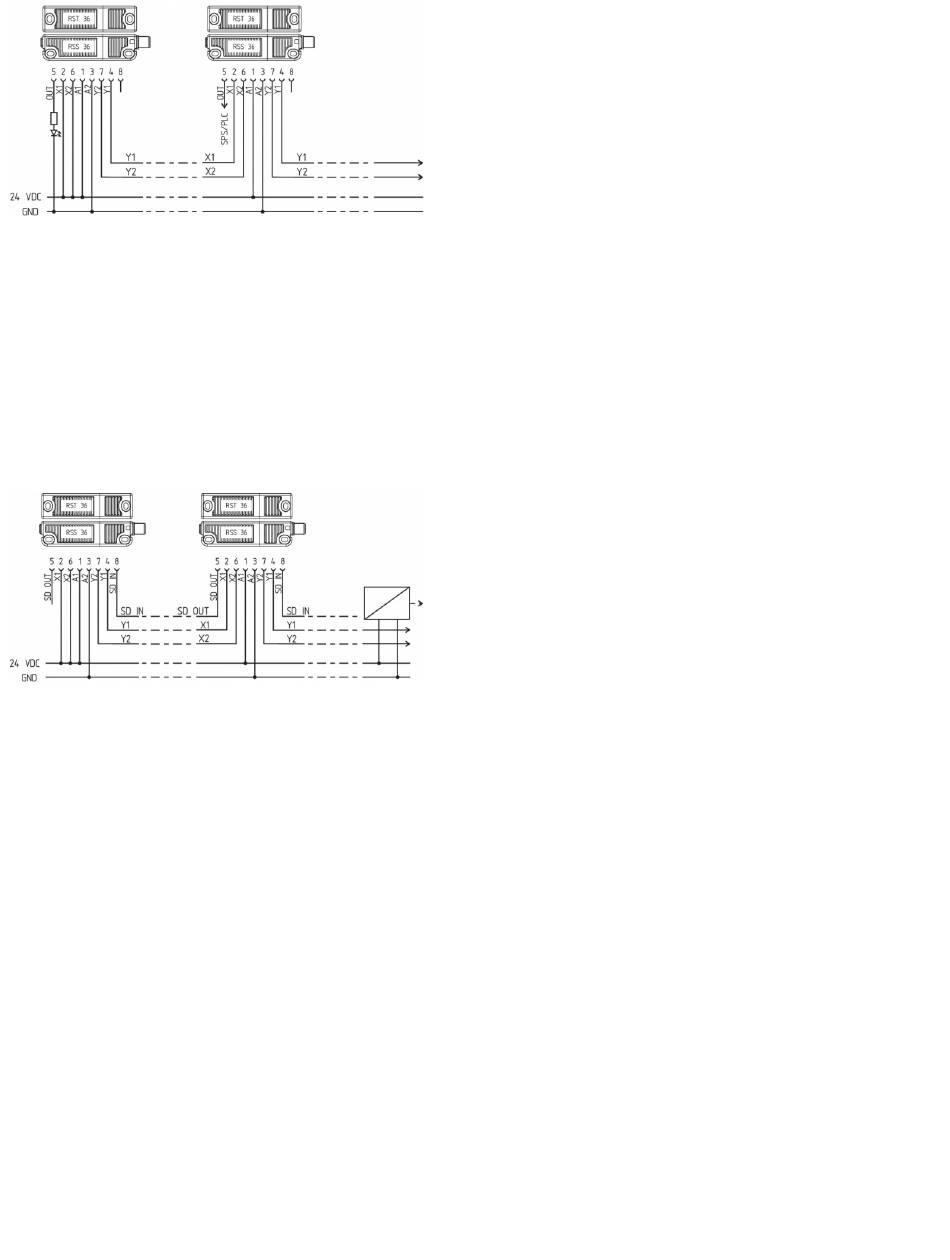

Anschlussbeispiel 2: Reihenschaltung RSS 36 mit serieller Diagnosefunktion
Bei Geräten mit serieller Diagnosefunktion (Bestellindex -SD) werden die seriellen Diagnoseanschlüsse in Reihe
geschaltet und zur Auswertung auf ein SD-Gateway geführt. Die Spannung wird am letzten Sicherheits-Sensor der Kette
(von der Auswertung aus gesehen) in die beiden Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheits-Sensors werden auf die Auswertung geführt. Das serielle Diagnose-
Gateway wird mit dem seriellen Diagnoseeingang des ersten Sicherheits-Sensors verbunden.
Y1 und Y2 = Sicherheitsausgänge → Auswertung
SD-IN → Gateway → Feldbus
5.4 Anschlussbelegung und Zubehör Steckverbinder
