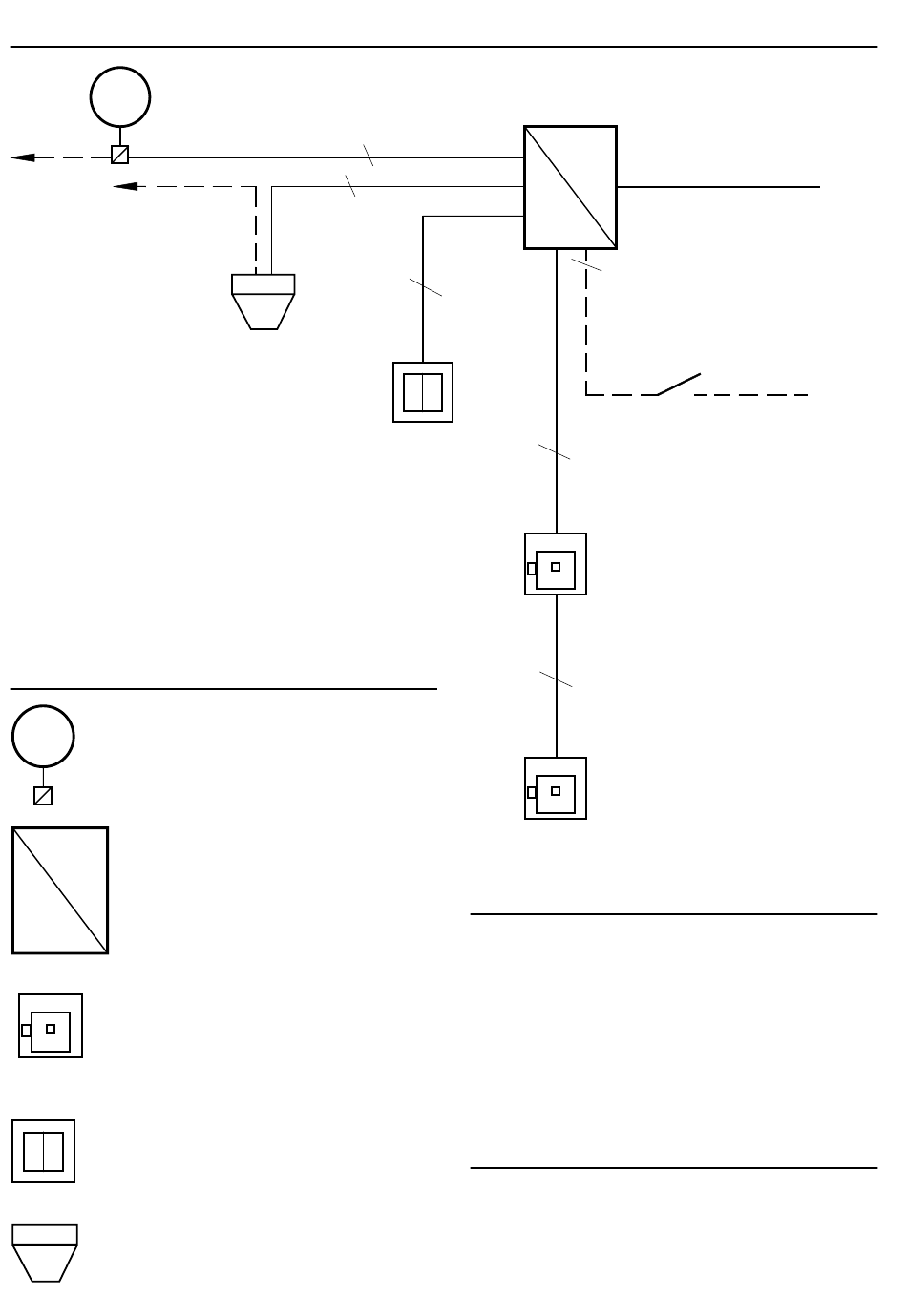

Leitungsverlegeplan (Muster)
M
Antrieb
zu weiteren
zu weiteren
Legende
Antrieb 24VDC an Rauchabzugs-
M
klappe (Leitung siehe Symbole
oben, in einer UP-Verteilerdose
enden lassen).
230VAC
RZN Auf- oder Unterputz
(230VAC / 24VDC)
in der Nähe der RWA - Klappe.
24VDC
Rauchabzugstaster (z.B. RT42)
AP 24VDC ca. 1,5m über OKFF
(bauseits 55mm UP - Dose)
Lüftertaster 24VDC (z.B. LT43)
ca. 1,2 über OKFF (bei UP
bauseits 55mm UP - Dose)
Brandmelder 24VDC
(z.B. FO 1362 oder FT 1262)
10/20
RZN 4100-K Rev.:2.6
siehe Kabelverlegetabelle
IY (St) Y
2x2x0,6
Brandmelder
Lüftungstaster
Zentrale
230VAC
24VDC
IY (St) Y
2x2x0,6
IY (St) Y
2x2x0,6
Kontakt
Fremdansteuerung
IY (St) Y
4x2x0,6
Rauchabzugstaster
im obersten bewohnten Geschoss
IY (St) Y
4x2x0,6
Rauchabzugstaster
im EG
230 V - Versorgung
Separaten Stromkreis vorsehen.
Sicherungen kennzeichnen.
Schutzkappe über Netzklemme auf Zentra-
len Grundplatine stecken.
Anschlusskabel: NYM-I 3x1.5
Anschlusswert:
Schwachstromleitungen
Getrennt von Netzleitungen verlegen und
einführen.
Kabel und Klemmdosen rot kennzeichnen.
230V 50Hz
nicht abschaltbar
RZN 4102-K(S) = 60 VA
RZN 4108-K = 240 VA
