Gebrauchsanleitung
Sicherheitsanlage, schützt Menschenleben und Sachwerte!
Funktionsprüfung einmal jährlich durch einen vom Hersteller
Anschluss, Montage und Funktionsprüfung durch einen Elektrofachbetrieb.
Grüne Kontrolldioden in den Tastern müssen ständig leuchten,
Netzausfall sofort beheben. Notversorgungszeit 72 Stunden.
Rauchabzugs-
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254

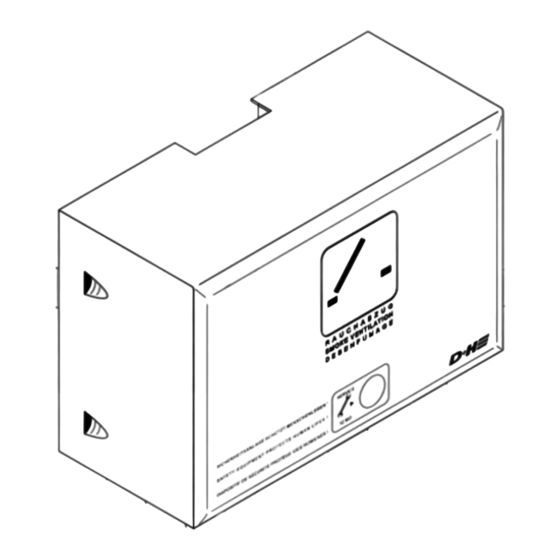

Rauchabzugszentrale RZN 4202 V1
autorisierten Fachbetrieb.
anderenfalls siehe "Störungssuche".

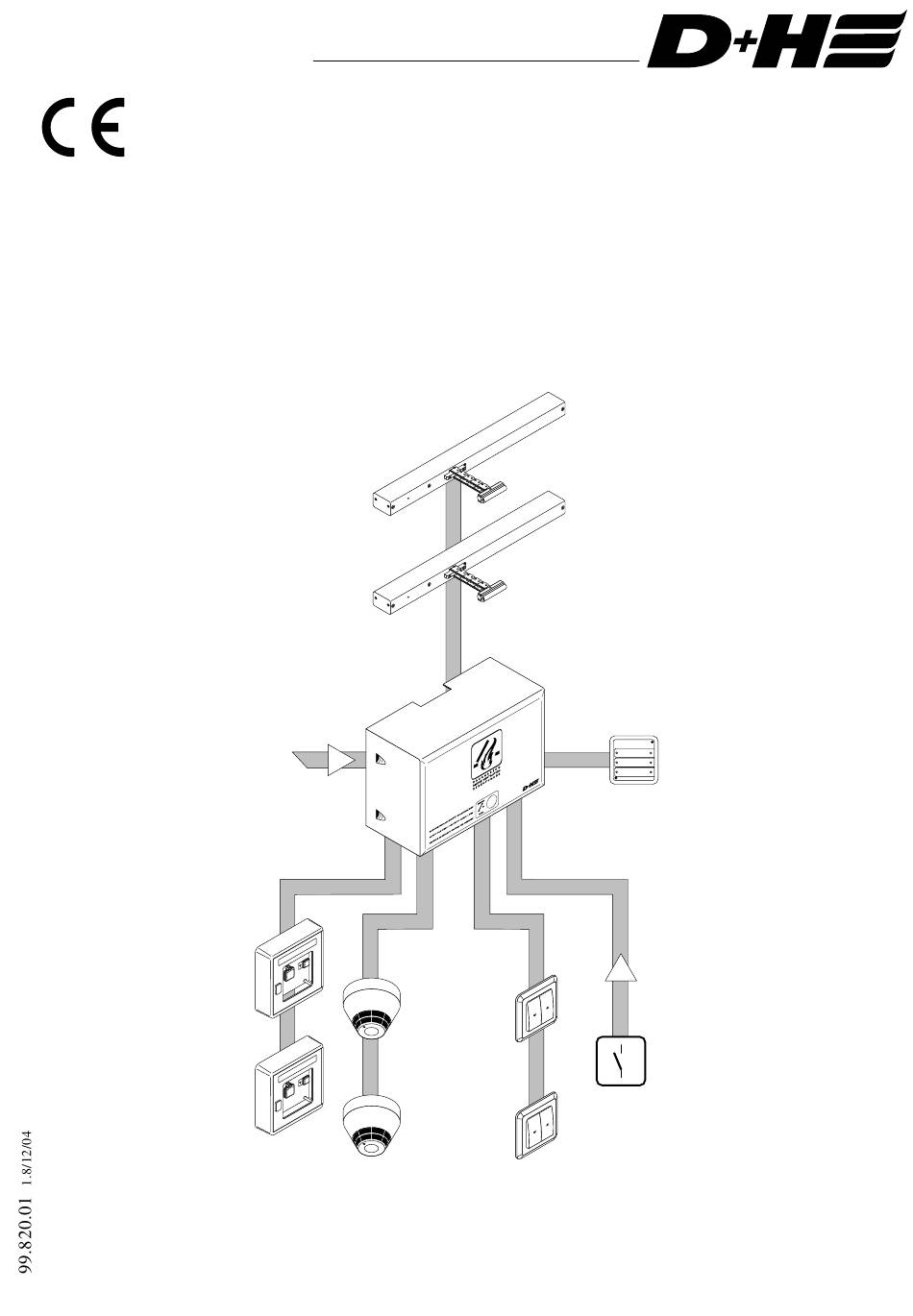

Antriebs-
gruppe
230V
Netz
taster
Rauch-
oder
Temperatur-
Melder
Steuerkontakt
von Fremd-
anlagen
Lüftungs-
taster
Melde-
tableau
