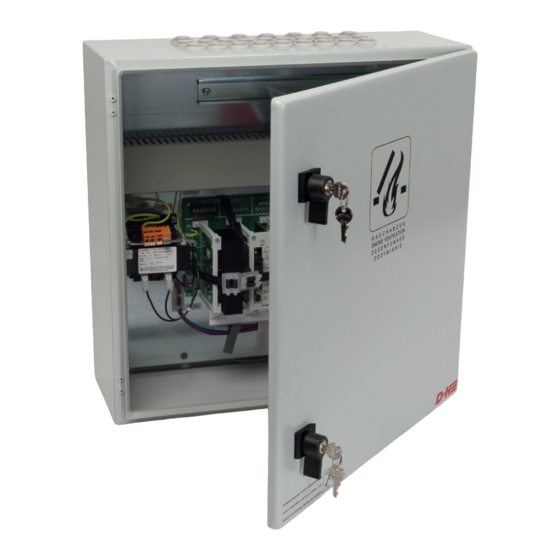

- Seite 1 Rauchabzugszentrale RZN 43xx-E Installation G 500002 0786 - CPD - 50664 EN 12101-10 : 2005/AC:2007 Anerkennungs-Nr. konform de Originalbetriebsanleitung ..... . . Seite..2...
-
Seite 2: Inhaltsverzeichnis
Gruppeneinschub GE 628 (-L) V2....................................8 Servoeinschub SE 622........................................9 Wettereinschub WE 516 ......................................10 Auslöseeinschub AE 525-A / AE 526-DG..................................10 Kabel für D+H-RWA-Systeme / Kabelverlegeplan / 230 V Versorgung ........................11 Anschlussbelegung ........................................12 Anschluss Übersicht........................................13 Anschluss – Parallelanschluss von RT 45 an LE 513..............................13 Anschluss –... -
Seite 3: Bestimmungsgemäße Verwendung / Sicherheitshinweise
VDE 0100 für elektrische Anlagen, DIN 18232 für RWA-Anlagen, die D+H-Wartungshinweisen zu erfolgen. Bestimmungen der örtlichen Feuerwehr und des EVU für den Es dürfen nur original D+H-Ersatzteile verwendet werden. Netzanschluss. Eine Instandsetzung erfolgt ausschließlich durch D+H. Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. -
Seite 4: Technische Daten
Rauchabzugstaster / Sicherung TR 42 Trennrelais-Module zur Fernmeldung einer Störung oder eines Alarms Rauchmelder / Sicherung WFR 41 Wetterfortschalt-Relais zur Verbindung mehrerer D+H RWA-Zentralen an einen Wind-/ Erdschluss Regensensor Teststifte Erdschluss Steckplatz LE IM 44-E Impulsmodul Ansteuerung Alarm und Reset von einer BMZ oder Regler für Windgeschwindigkeitsschaltpunkt... -
Seite 5: Innenaufbau Standardzentralen
ESP6 Erweiterungsplatine ZE 8 Kabelkanal mit 8 freien Einschubplätzen ESP2 ESP3 ESP4 ESP5 ESP6 ESP7 ESP8 ESP1 35 mm Hutschiene zum Erweiterungsplatine ZE 3 Einbau von Modulen mit 3 freien Einschubplätzen ESP1 ESP2 ESP3 5/20 99.821.70 4.1/08/18 Deutsch RZN 43xx-E... -
Seite 6: Grundplatine Gp 509 / Allgemeine Einschübe
Ausgangsstrom 64 A Spannungen. Dafür werden Stabilisatorschaltungen verwendet. Solche Regelschal- Ausgangsspannung : 24 V DC ±10% tungen halten die Spannung bis zu einem bestimmten maximalen Strom konstant. Restwelligkeit < 2 Vss = < 3% 6/20 RZN 43xx-E Deutsch 99.821.70 4.1/08/18... -
Seite 7: Versorgungseinschub Ve 520 / Ve 530
Dip-Schalter 5 auf ON = Diese Linie wird durch vorgeschaltete Linie ausgelöst. Wichtig: Jeder vorherige Einschubplatz nach der auslösenden Linie muss belegt sein! Beide Linien müssen zum „Rauchmelder Rücksetzen“ in der Zentrale AUS/EIN geschaltet werden. 7/20 99.821.70 4.1/08/18 Deutsch RZN 43xx-E... -
Seite 8: Gruppeneinschub Ge 628 (-L) V2
Wenn Gruppen-DIP-Schalter 8 auf ON, wird der Rauchabzug gemäß VdS 2581 30 Minuten lang alle 2 Minuten mit einem Impuls entsprechend der eingestellten Alarmrichtung (DIP-Schalter 6) angesteuert. Hierzu muss der Antrieb blockadesicher gemäß VdS 2580 Absatz 4.7. sein. Alle D+H-Antriebe erfüllen diese Voraussetzung. Anderenfalls ist der Gruppen-DIP-Schalter 8 auf OFF zu schalten. 8/20... -
Seite 9: Servoeinschub Se 622
Klimatechnikzentrale (HLT, ZLT) und dem D+H Rauchabzugs- oder Lüftungssystem RZN 43xx-E. Er wandelt in Verbindung mit einem D+H Antrieb mit der Option "-SGI" einen analogen Vorgabewert der HLT in einen Antriebshub zwischen 0-100% um. Die Öffnungsweite wird in Abhängigkeit von dem HLT-Eingangswert stufenlos eingestellt. -
Seite 10: Wettereinschub We 516
Kabel 2 x 0,8 (2 x 2 x 0,6) 150 130 90 50 10 m Kabel 2 x 1,5² 450 400 270 140 20 m Kabel 2 x 2,5² 750 650 450 240 35 m 10/20 RZN 43xx-E Deutsch 99.821.70 4.1/08/18... -
Seite 11: Kabel Für D+H-Rwa-Systeme / Kabelverlegeplan / 230 V Versorgung
Aufgrund der Vielfalt am Markt sind keine 4x 0,8 Ø RWA-Zentrale RWA-Öffnung Typen-bezeichnungen für diese Kabel angegeben. siehe Kabellängen und Querschnitte Erfragen Sie diese bitte bei Ihrem D+H Partner. 230 V AC, 50 Hz zu weiteren Separater Stromkreis. Kabel Gruppe (Zentrale - Antrieb) 2x 0,8 Ø... -
Seite 12: Anschlussbelegung
: Ausgang für Wetter-ZU-Meldung zu weiteren Zentralen, potentialfrei, max. 60 V / 1 A ZMP2 : Ausgang für Wetter-ZU-Meldung zu weiteren Zentralen, potentialfrei, max. 60 V / 1 A : Eingang für zentrales Lüftungs-ZU-Signal : Eingang für zentrales Lüftungs-ZU-Signal : Eingang für zentrales Lüftungs-ZU-Signal 12/20 RZN 43xx-E Deutsch 99.821.70 4.1/08/18... -
Seite 13: Anschluss Übersicht
Mot.b RT 45 Störungsanzeige zum Anzeigen des Servicetimers VE 520 / VE 530 LE 513 GE 628 V2 RZN 43xx-E RZN 43xx-E RZN 43xx-E Anschluss – Parallelanschluss von RT 45 an LE 513 RT 45 RT 45 jeweils letzter Taster 10kΩ... -
Seite 14: Anschluss - Brandmelder Oder Brandmeldeanlage An Le 513
Anschluss – Brandmelder oder Brandmeldeanlage an LE 513 Max. 14 Brandmelder anschließbar. Es dürfen nur von D+H zugelassene Melder verwendet werden. BMZ / BMA Arbeitskontakt Alarmwiderstand 1kW < wahlweise > Endwiderstand 10kW * SD-O 371 oder FD-T 271 10kΩ LE 513 RZN 43xx-E 10kΩ... -
Seite 15: Anschluss - Se 622
ZA-SG Mot.a Mot.b 0 - 10 V E1 / E2 SE 622 GE 628 V2 RZN 43xx-E RZN 43xx-E RZN 43xx-E Anschluss – SE 622 mit optionaler Handbedienung 0 - 10 V 0 - 10 V EM 47 K... -
Seite 16: Anschluss - We 516
°C LT 84-U LT 84-U-W RTR 231 ITR 79 < wahlweise > potentialfreie Wind-Regen-Meldung zu weiteren Zentralen max. 60V / 1A WE 516 RZN 43xx-E Anschluss – AE 525-A Auslöse- Brücke einsetzen! beschläge – SD-O 371 RT 45 – 10kW Gemäß... -
Seite 17: Anschluss - Ae 526-Dg
Anschluss – AE 526-DG Druckgas- generatoren (max. 8 Stk.) – SD-O 371 RT 45 – 10kW Gemäß D+H Kabel- verlegetabelle (siehe Seite 10) Alarmstrom- Erhöhungsmodul ICM 44 AE 526-DG RZN 43xx-E 17/20 99.821.70 4.1/08/18 Deutsch RZN 43xx-E... -
Seite 18: Störungssuche
Rauchabzug weiterhin funktionsfähig bleibt. rückstellen. Wenn Fremdalarm durch Störung nicht rückstellbar, Störung dort suchen. Rauchabzug läuft nicht auf, obwohl Arbeitskontakt schließt nicht. Unterbrechung suchen, prüfen ob Kontakt Fremdanlage Alarm gibt: in Fremdanlage tatsächlich schließt. 18/20 RZN 43xx-E Deutsch 99.821.70 4.1/08/18... -
Seite 19: Inspektion / Wartung
Prüfplakette erneuern, Betriebsbuch führen. Es ist jeweils die aktuelle D+H Wartungsanleitung maßgebend. Anzeigen: Ein von D+H autorisierter Fachbetrieb erhält diese automatisch und - Grüne LEDs in den Tastern müssen leuchten. wurde von D+H speziell geschult diese Wartung fachgerecht - Gelbe LEDs in den Tastern und der Zentrale dürfen nicht leuchten durchzuführen. - Seite 20 D+H Mechatronic AG Georg-Sasse-Str. 28-32 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2015 D+H Mechatronic AG, Ammersbek Technische Änderungen vorbehalten. Deutsch 99.821.70 4.1/08/18...
