4. Klicken Sie auf die Schaltfläche Weiter.

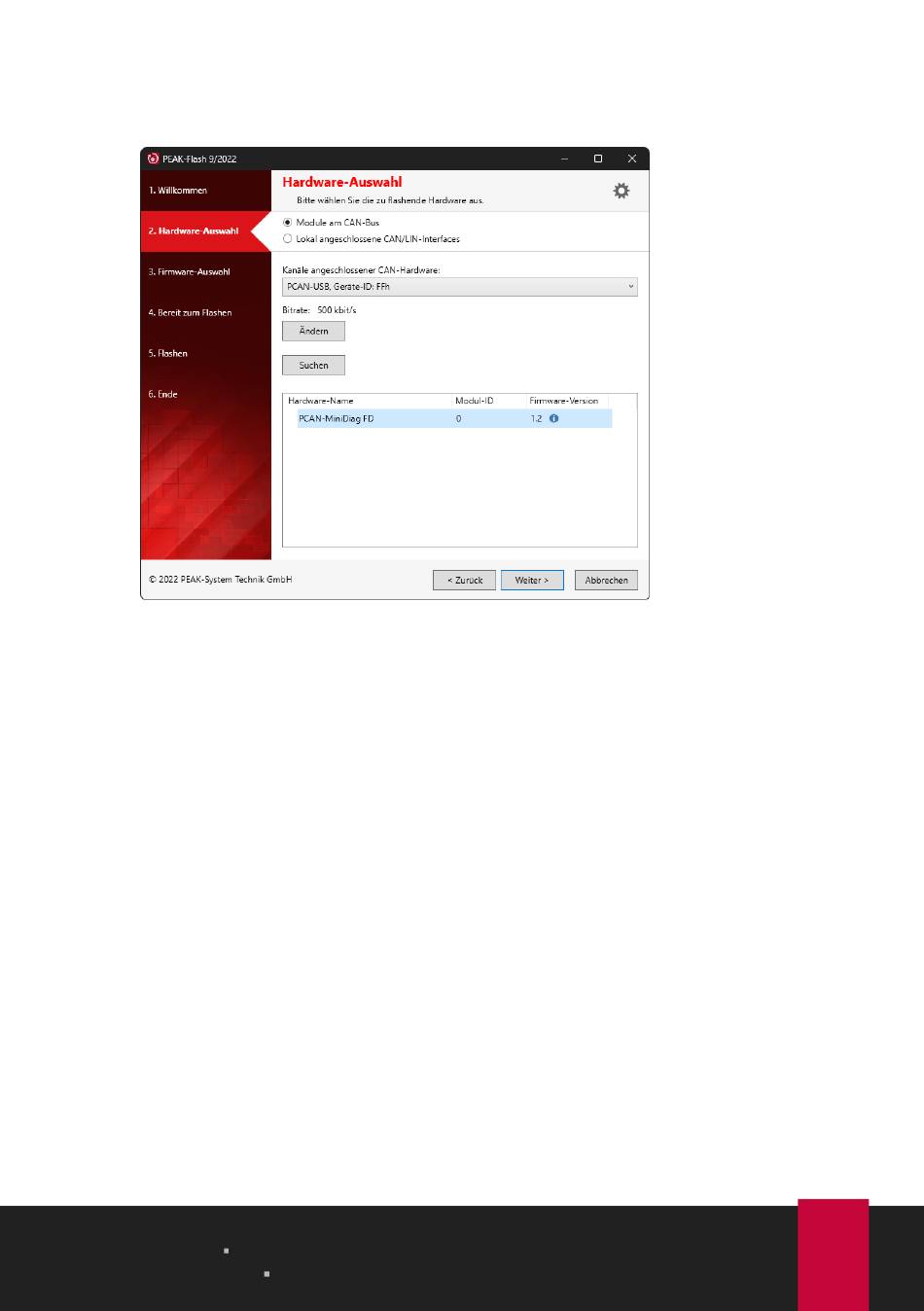

Das Fenster Hardware-Auswahl erscheint.
5. Klicken Sie auf das Optionsfeld Module am CAN-Bus.
6. Wählen Sie im Dropdown-Menü Kanäle angeschlossener CAN-Hardware ein mit
dem Computer verbundenes CAN-Interface aus.
7. Im Dropdown-Menü Bitrate wählen Sie die nominale Bitrate 500 kbit/s aus.
8. Klicken Sie auf Suchen.
In der Liste erscheint das PCAN-MiniDiag FD mit der Firmware-Version. Falls
nicht, überprüfen Sie, ob eine ordnungsgemäße Verbindung zum CAN-Bus mit
der entsprechenden nominalen Bitrate besteht und ob der CAN-Bootloader
auf dem PCAN-MiniDiag FD aktiv ist.
4 Firmware-Upload
PCAN-MiniDiag FD
Benutzerhandbuch 2.0.0
© 2022 PEAK-System Technik GmbH
30
