Hinweis: Eine exakte Buslastmessung ist nur möglich, wenn die
Übertragungsrate vorher richtig konfiguriert wurde. Falls dies
gescheitert ist, kann die Buslastmessung ohne Initialisierung des
CAN-Controllers weitere Indizien für eine Diagnose liefern.
3.8.1
Initialisierter CAN-Controller
Der CAN-Controller wird initialisiert (CAN initialized!), wenn eine
Übertragungsrate mit Hilfe der Funktion Bit Rate festgelegt wurde. Dann wird
durch die Funktion Bus Load die prozentuale Buslast (Bus load:) aus dem
Verhältnis der eingestellten Messzeit (GT) und der gemessenen Gesamtzeit der
CAN-Frames auf dem CAN-Bus berechnet.

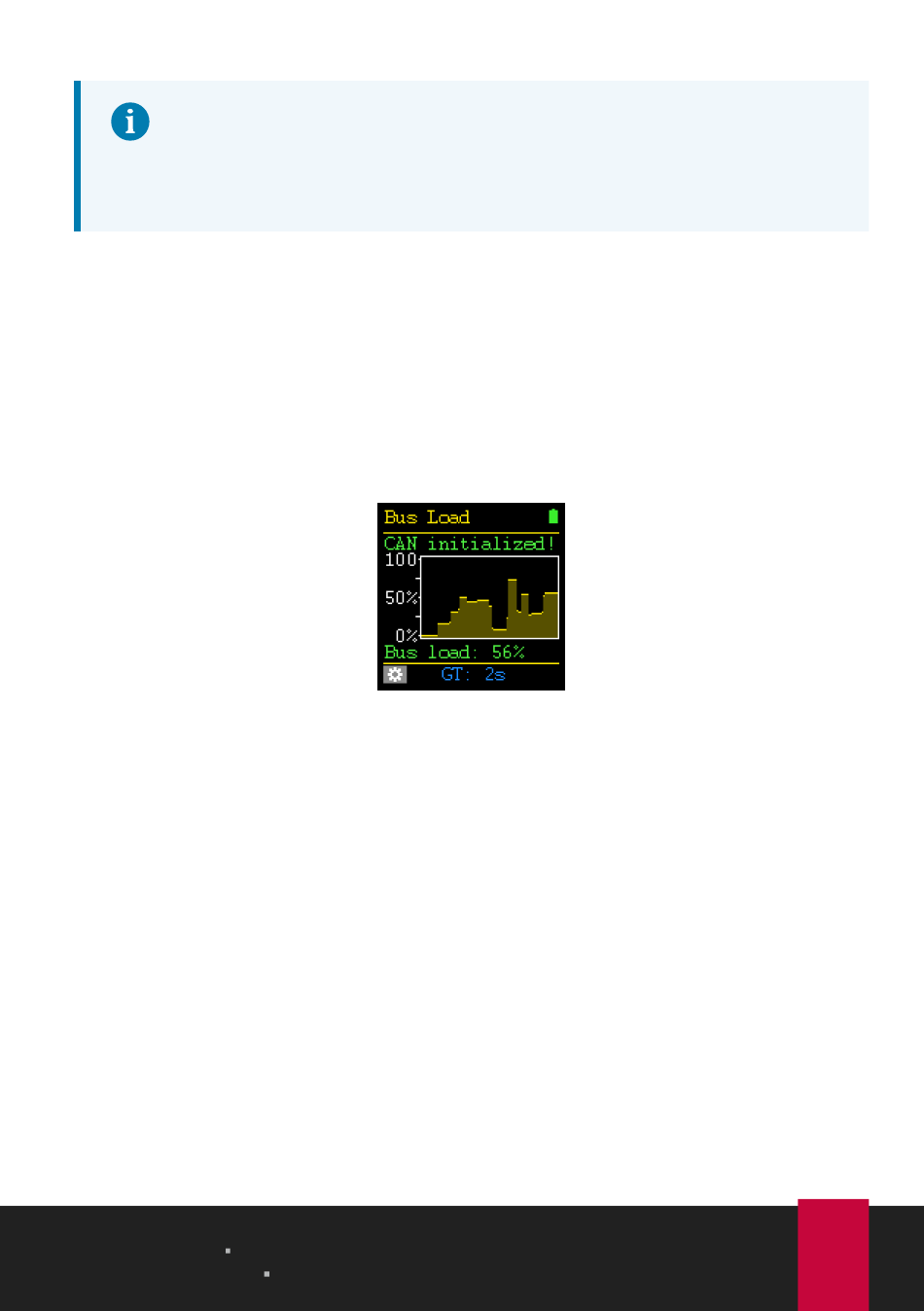

Buslastmessung bei bestehender Verbindung mit einem aktiven CAN-Bus
3.8.2
Nicht-initialisierter CAN-Controller
Wurde der CAN-Controller nicht initialisiert (Not initialized!), dann wird in der
Funktion Bus Load ein Wertebereich für die Buslast angezeigt. Innerhalb dieses
Bereiches liegt der genaue Buslastwert. Möglich wird das durch die Messung der
Zeitdauer der dominanten Zustände auf dem CAN-Bus. Die Anzahl der rezessiven
Zustände der CAN-Frames müssen geschätzt werden. Die daraus kalkulierte
Gesamtzeit der CAN-Frames innerhalb der eingestellten Messzeit (GT) ergeben den
prozentualen Wertebereich nach Bus load: und im Graphen.
