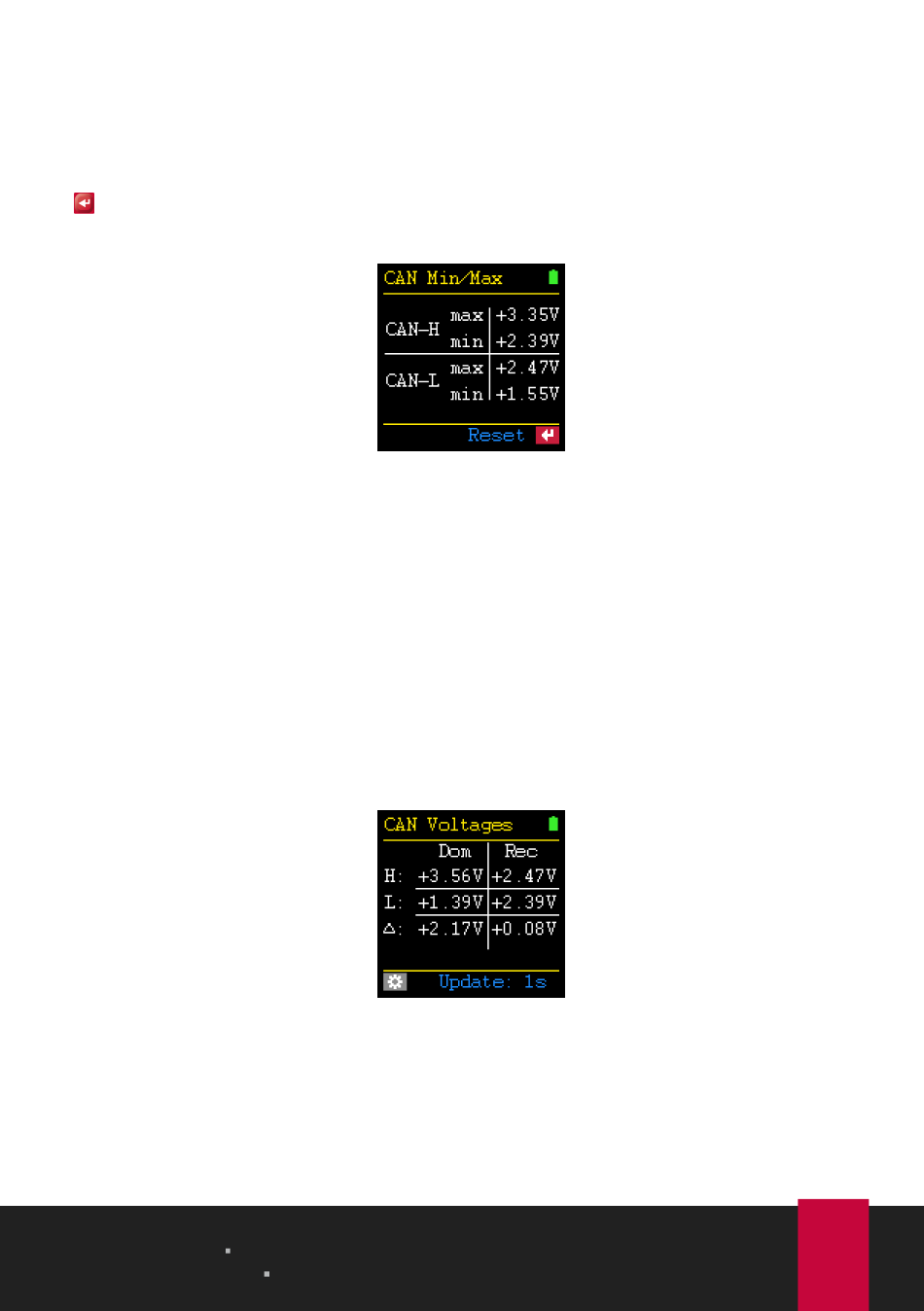

3.3 CAN Min/Max
Mit der Funktion CAN Min/Max werden die minimalen und maximalen Spannungen
an CAN-H (Pin 7) und CAN-L (Pin 2) gemessen und gespeichert. Über die Enter-Taste
(Reset) können die Werte zurückgesetzt werden. Der Messbereich liegt innerhalb
von -5 bis +8 Volt. Für diese Funktion stehen keine Optionen zur Verfügung.
3.4 CAN Voltages
Bei der Funktion CAN Voltages werden die Spannungen des dominanten (Dom)
und rezessiven (Rec) Pegels innerhalb eines CAN-Frames an CAN-High, Pin 7 (H) und
CAN-Low, Pin 2 (L) gemessen sowie deren Differenzspannung (Δ) ermittelt. Der
Messbereich liegt innerhalb von -5 bis +8 Volt.
CAN-H (Pin 7) und CAN-L (Pin 2) sowie deren Differenzspannung
3 Gerätefunktionen
PCAN-MiniDiag FD
Benutzerhandbuch 2.0.0
Messung der minimalen und maximalen Spannungen an
CAN-High (Pin 7) und CAN-Low (Pin 2)
Messung der dominanten und rezessiven Pegel an
