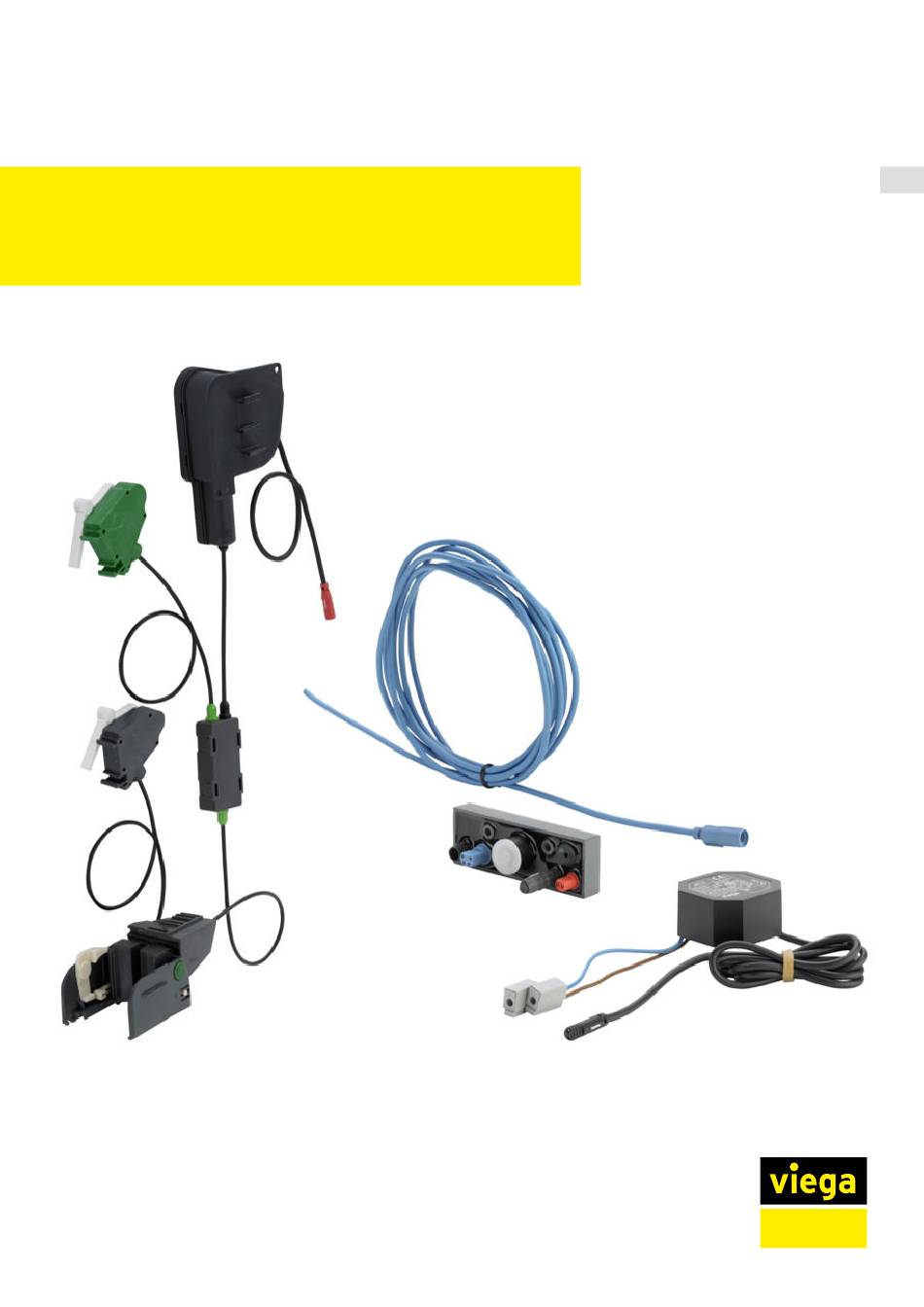

Gebrauchsanleitung
WC-Spülauslösung
für UP-Spülkasten 2L, Kombination mit WC-Betätigungsplatten
Visign for Public 2, Visign for Style 11,12 und Visign for more
100, 102, 103, Spülauslösung über bauseitigen potentialfreien
Kontakt
Modell
8350.32
Baujahr (ab)
05/2012
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viega 8350.32

Inhaltszusammenfassung für Viega 8350.32

  • Seite 1 Gebrauchsanleitung WC-Spülauslösung für UP-Spülkasten 2L, Kombination mit WC-Betätigungsplatten Visign for Public 2, Visign for Style 11,12 und Visign for more 100, 102, 103, Spülauslösung über bauseitigen potentialfreien Kontakt Modell Baujahr (ab) 8350.32 05/2012...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche 2.4 Produktbeschreibung 2.4.1 Übersicht 2.4.2 Technische Daten 2.4.3 Funktionsweise 2.4.4 Systemerweiterungen 2.4.5 Einstellmöglichkeiten 2.5 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2...

  • Seite 3: Über Diese Gebrauchsanleitung

    Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch...
  • Seite 4 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. WC-Spülauslösung...

  • Seite 5: Produktinformation

    Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedingungen Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk geeignete gemauerte Wände EN 1996-1-1 Schutzbereich zur Installation des VDE 0100-701 Netzteils in Dusch- und Bade‐ räumen Regelwerke aus Abschnitt: Technische Daten Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐...

  • Seite 6: Bestimmungsgemäße Verwendung

    Über die Hygiene+ Funktion können Spülungen zeitgesteuert ausgelöst werden, um eine Stagnation in Trinkwasserleitungen zu verhindern. Geeignete Spülkästen Der Einbau ist nur in folgenden Viega UP-Spülkästen möglich: Spülkasten Modell 2H Spülkasten Modell 2L Vergewissern Sie sich vor der Montage, welches Modell installiert ist.
  • Seite 7 Produktinformation Spülkasten 2L Der Revisionsschacht dieses Spülkastens befindet sich entweder in ca. 75 cm Höhe auf der Vorderseite oder auf der Oberseite. Geeignete manuelle Betätigungsplatten Die Montage der elektronischen Spülauslösung ist nur mit folgenden WC-Betätigungsplatten möglich: Produktreihe Bezeichnung Modellnummer innerhalb der Pro‐ duktreihe Visign for Public 8327.1...

  • Seite 8: Produktbeschreibung

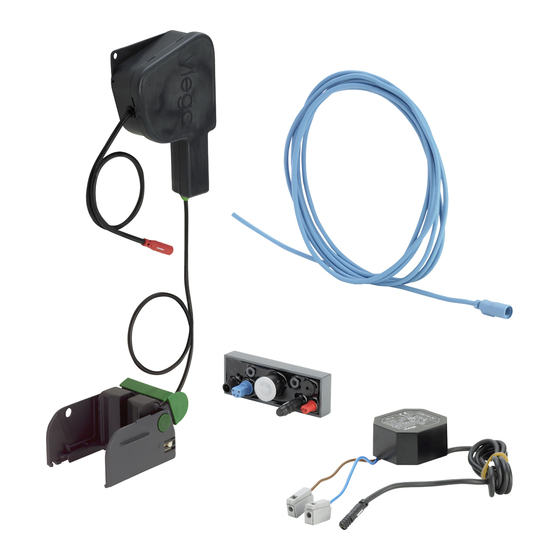

    Produktinformation Produktbeschreibung 2.4.1 Übersicht Abb. 1: Lieferumfang Bowdenzugeinheit Halter Steuerung (für Spülkasten 2H) Halter Steuerung (für Spülkasten 2L) Netzteil 230 V Anschlusskabel externer Taster Halter Batteriefach Befestigungsplatte Motor Steuerung Kabelbinder 10 - Antriebseinheit 11 - Bowdenzug 12 - manuelle Auslösung Großspülmenge 13 - manuelle Auslösung Kleinspülmenge 2.4.2 Technische Daten...

  • Seite 9: Funktionsweise

    Produktinformation Folgende Spülmengen können für die elektronische Auslösung einge‐ stellt werden: Großspülmenge: 4,5 / 6 / 9 Liter Kleinspülmenge: 3 / 4 Liter Wenn der externe Signalgeber (z. B. ein Funktaster am Haltegriff) zwei Aktivierungsmöglichkeiten bietet, kann über die elektronische Auslö‐ sung zwischen einer Groß- und einer Kleinspülmenge gewählt werden.
  • Seite 10 Produktinformation Abb. 3: Signalübermittlung von der Steuerung zum Motor Die Steuerung übermittelt das elektronische Signal an die Antriebsein‐ heit. Abb. 4: Der Motor betätigt den Bowdenzug Der Motor öffnet über den Bowdenzug das Ablaufventil. Abb. 5: Durch das geöffnete Ablaufventil läuft das Wasser ins WC Solange das Ablaufventil geöffnet ist, fließt die eingestellte Spülmenge in das WC.

  • Seite 11: Systemerweiterungen

    Legionellen) bilden. Um die Keimbildung zu verhindern, ist es wichtig, Leitungen regelmäßig durchzuspülen. Zu diesem Zweck wurde die Viega Hygiene+ Funktion entwickelt. Mit der Hygiene+ Funktion können Spülungen zeitgesteuert ausgelöst werden. Intervall und Spülmenge werden je nach Bedarf eingestellt und von der Steuerung gespeichert.
  • Seite 12 Produktinformation Zusätzliche externe Signalgeber Abb. 7: Anschluss eines zweiten externen Tasters Um wie gezeigt einen weiteren externen Signalgeber anschließen zu können, benötigen Sie folgendes Zubehör: Mit dem Erweiterungskabeladapter Modell 8350.36 können gleichzeitig mehrere Signalgeber angeschlossen werden. So können z. B. zwei externe, kabelgebundene Taster kombiniert werden.
  • Seite 13 Produktinformation Zusätzliche Funkauslösung Abb. 8: Anschluss von Funk- und Kabel-Signalgeber Um wie gezeigt neben dem externen Signalgeber eine Funkauslösung anschließen zu können, benötigen Sie folgendes Zubehör: Mit dem Erweiterungskabeladapter Modell 8350.36 können gleichzeitig mehrere Signalgeber angeschlossen werden. So kann z. B. ein Taster mit einer Funkauslösung kombiniert werden.

  • Seite 14: Einstellmöglichkeiten

    Produktinformation Redundante Spannungsversorgung Abb. 9: Anschluss der redundanten Spannungsversorgung Um wie gezeigt eine redundante Spannungsversorgung mit einem zusätzlichen Batteriefach herzustellen, benötigen Sie folgendes Zubehör: Für eine redundante Spannungsversorgung kann mittels Adapter Modell 8355.91 zusätzlich das Batteriefach angeschossen werden. Das Batte‐ riefach ist im Lieferumfang des Adapters enthalten.

  • Seite 15: Zubehör

    Hygiene+ Spülmenge 6 Liter Hygiene+ Spülmenge 9 Liter Zubehör Erforderliches Zubehör Sie benötigen eine Betätigungsplatte, damit die Spülung auch direkt an dem WC ausgelöst werden kann. Die verwendbaren Viega Modelle finden Sie unter Ä „Geeignete manuelle Betätigungsplatten“ auf Seite 7. Optionales Zubehör Rohbauset Das Set Modell 8350.14 enthält eine Hohlwanddose zur Unterbringung...
  • Seite 16 Produktinformation Programmierset Für die Änderung der Spüleinstellung oder die Aktivierung der Hygiene + Funktion wird dieses Programmierset benötigt. Es enthält ein Anschlusskabel mit einem Programmierkontakt und einen Magnetstift. Der Programmierkontakt wird hinter der Platte montiert und an den blauen Eingang der Steuerung angeschlossen. Anschließend kann die Programmierung mit dem Magnetstift vorgenommen werden.

  • Seite 17: Handhabung

    Handhabung Handhabung Montageinformationen 3.1.1 Montagebedingungen Das Modell darf nur für die in Ä Kapitel 2.3.1 „Einsatzbereiche“ auf Seite 6 genannten Modelle verwendet werden. Einbauort des Netzteils Damit das Netzteil später zugänglich ist, sollte es an einer gut erreich‐ baren Stelle montiert werden. Vor Beginn der Fliesenarbeiten sollte eine Unterputz-Dose für das Netz‐...

  • Seite 18: Benötigtes Material Und Werkzeug

    Handhabung Schutzbereich Abb. 11: Schutzbereiche Gemäß geltender Richtlinien ist die Installation des Netzteils in den Schutzbereichen 0 und 1 von Dusch- und Baderäumen nicht zulässig, siehe Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedin‐ gungen“ auf Seite 5. Wir empfehlen das Netzteil außerhalb der Schutzbereiche 0–2 zu instal‐ lieren.

  • Seite 19: Montage

    Handhabung Montage 3.2.1 Netzteil montieren GEFAHR! Gefahr durch elektrischen Strom Ein Stromschlag kann zu Verbrennungen und schweren Verletzungen bis hin zum Tod führen. Arbeiten an der Elektrik nur durch Elektrofachkräfte durchführen lassen. Vor Arbeiten an der Anschlussleitung diese immer spannungsfrei schalten. Voraussetzungen: Ein 230 V-Netzanschluss ist bauseitig bereitgestellt.

  • Seite 20: Einbau Vorbereiten

    Handhabung 3.2.2 Einbau vorbereiten Abhängig vom verwendeten Spülkasten, können sich die nachfolgenden Handlungsschritte und Abbildungen unter‐ scheiden. Die betreffenden Schritte sind entsprechend gekennzeichnet. Voraussetzungen: Der Spülkasten ist in der Vorwand eingebaut. Wenn externe Signalgeber angeschlossen werden sollen, sind die Kabel bis in den Spülkasten verlegt. Der Stromanschluss ist bis in den Spülkasten verlegt.
  • Seite 21 Handhabung ▶ Revisionsschacht entlang der Fliesenkante mit einem Messer ein‐ ritzen. Dabei das Messer schräg ansetzen, so dass der Schnitt bündig zur Wandoberfläche erfolgt. ▶ Ecken des Revisionsschachtes senkrecht bis zur Wandoberfläche einschneiden. ▶ Seiten des Revisionsschachtes nach außen knicken und abbrechen. Der Rand des Revisionsschachtes muss mit der Wandoberfläche bündig abschließen.
  • Seite 22 Handhabung INFO! Nur bei Montage der Betätigungsplatte im Spülkasten 2H oder auf der Vorderseite des Spülkastens 2L. ▶ Bügel nach hinten aus der Halterung der Mechanik drücken. INFO! Nur bei Montage der Betätigungsplatte auf der Oberseite des Spülkastens 2L. ▶ Bügel nach hinten aus der Halterung der Mechanik drücken.

  • Seite 23: Spülauslösung Montieren (Spülkasten 2H)

    Handhabung INFO! Nur bei Spülkasten 2H. ▶ Distanzstück entnehmen und aufbewahren. 3.2.3 Spülauslösung montieren (Spülkasten 2H) Voraussetzungen: Der Revisionsschacht ist so gekürzt, dass er bündig mit der Fliesen‐ oberkante abschließt. Mechanik, Bügel und Distanzstück sind entfernt. ▶ Eckventil schließen. ▶ Flexschlauch am Füllventil lösen (SW 19).
  • Seite 24 Handhabung ▶ Eckventil für ein paar Sekunden öffnen, um die Leitung zu spülen. ▶ Eckventil wieder schließen. Antriebseinheit montieren ▶ Platte schräg in den Spülkasten einführen. ▶ Rechte Seite der Halteplatte am Schachtrahmen des Spülkastens ausrichten. Der Haken an der rechten Seite der Halteplatte muss auf dem Vor‐ sprung des Schachtrahmens aufliegen.
  • Seite 25 Handhabung ▶ Halteplatte waagerecht ausrichten. Die Bügel an der linken Seite der Halteplatte müssen fest zwischen den senkrechten Lamellen in der Rückwand sitzen. ▶ Antriebseinheit auf die Halteplatte schieben. Die Antriebseinheit muss sicher in der Führungsschiene liegen. ▶ Wenn die Halteplatte für die Antriebseinheit montiert ist, Halteplatte entfernen.
  • Seite 26 Handhabung Halter für Steuerung montieren ▶ Halter an den Domen positionieren. ▶ Gummistopfen von unten auf die Dome schieben, um den Halter zu befestigen. Steuerung anschließen Beachten Sie unbedingt die vorgegebene Anschlussrei‐ henfolge. Damit alle angeschlossenen Komponenten funktionieren, muss die Spannungsversorgung immer zuletzt hergestellt werden.
  • Seite 27 Handhabung ▶ Blaues Anschlusskabel vom Signalgeber auf blauen Anschluss der Steuerung stecken. Beachten Sie auch den Abschnitt Ä Kapitel 3.2.5 „Externe Signal‐ geber anschließen“ auf Seite 37. ▶ Schwarzes Kabel der Spannungsversorgung auf rechten äußeren Anschluss der Steuerung stecken. INFO! Einstellungen an der Steuerung können auch schon zu diesem Zeitpunkt vorgenommen werden.
  • Seite 28 Handhabung Wasserleitung anschließen ▶ Flexschlauch an das Füllventil anschließen. ▶ Eckventil öffnen. ▶ Distanzstück einsetzen. WC-Spülauslösung...
  • Seite 29 Handhabung Batteriefach montieren (optional) ▶ Halter für das Batteriefach von links auf das Distanzstück aufste‐ cken. ▶ Batteriefach durch die größere Öffnung in den Halter stecken. ▶ Batteriefach in die kleinere Öffnung schieben. Das Batteriefach muss direkt hinter dem Deckel im Halter einrasten. Mechanik montieren ▶...

  • Seite 30: Spülauslösung Montieren (Spülkasten 2L)

    Handhabung ▶ Mechanik einsetzen. Die Mechanik muss genau in den Aussparungen des Spülkastens sitzen. ▶ Verriegelung der Mechanik um 90° im Uhrzeigersinn drehen. ▷ Die Mechanik ist verriegelt. Als nächster Schritt erfolgt die Montage der Betätigungs‐ platte gemäß der beiliegenden Gebrauchsanleitung. 3.2.4 Spülauslösung montieren (Spülkasten 2L) Voraussetzungen:...
  • Seite 31 Handhabung ▶ Flexschlauch am Füllventil lösen (SW 19). ▶ Eckventil für ein paar Sekunden öffnen, um die Leitung zu spülen. ▶ Eckventil wieder schließen. Antriebseinheit montieren ▶ Wenn die Halteplatte nicht auf der Bowdenzugeinheit montiert ist, Halteplatte aufsetzen. WC-Spülauslösung...
  • Seite 32 Handhabung ▶ Antriebseinheit auf die Halteplatte aufsetzen. ▶ Bowdenzugeinheit von links auf das Ablaufventil schieben. Die Bowdenzugeinheit muss spürbar auf dem Ablaufventil einrasten. Halter für Steuerung montieren ▶ Halter mit Aussparung am Eckventil positionieren. WC-Spülauslösung...
  • Seite 33 Handhabung ▶ Halter nach hinten drücken, bis er auf dem Stopfen in der Rück‐ wand einrastet. Steuerung anschließen Beachten Sie unbedingt die vorgegebene Anschlussrei‐ henfolge. Damit alle angeschlossenen Komponenten funktionieren, muss die Spannungsversorgung immer zuletzt hergestellt werden. INFO! Wenn die Stecker außerhalb des Spülkastens auf die Steuerung aufgesteckt werden, ist die Montage deutlich einfa‐...
  • Seite 34 Handhabung ▶ Schwarzes Kabel der Spannungsversorgung auf rechten äußeren Anschluss der Steuerung stecken. INFO! Einstellungen an der Steuerung können auch schon zu diesem Zeitpunkt vorgenommen werden. Das Program‐ mierset lässt sich leichter anschließen, wenn die Steuerung noch nicht im Spülkasten verbaut ist. Ä...
  • Seite 35 Handhabung ▶ Eckventil öffnen. Batteriefach montieren (optional) ▶ Batteriefach auf dem Halter der Steuerung ablegen. Batteriefach bei Bedarf mit einem Kabelbinder sichern. Mechanik montieren Abhängig davon, ob die Betätigungsplatte an der Vorder‐ seite oder auf der Oberseite des Spülkastens angebracht werden soll, unterscheidet sich der Einbau der Mechanik.
  • Seite 36 Handhabung ▶ Mechanik einsetzen. Die Mechanik muss genau in den Aussparungen des Spülkastens sitzen. ▶ Verriegelung der Mechanik um 90° im Uhrzeigersinn drehen. ▷ Die Mechanik ist verriegelt. Horizontaler Einbau (Betäti‐ gungsplatte an der Oberseite des Spülkastens) ▶ Mechanik in den Bügel des Ablaufventils einhängen. WC-Spülauslösung...

  • Seite 37: Externe Signalgeber Anschließen

    Handhabung ▶ Mechanik einsetzen. Dabei darauf achten, dass sich die Schienen am oberen und unteren Rand der Mechanik in den Ausbuchtungen im Revisionsschacht des Spülkastens befinden. ▶ Verriegelung der Mechanik um 90° im Uhrzeigersinn drehen. ▷ Die Mechanik ist verriegelt. Als nächster Schritt erfolgt die Montage der Betätigungs‐...
  • Seite 38 Handhabung Voraussetzungen: Bauseitige Taster mit Schließfunktion oder potentialfreiem Kontakt (Schließdauer min. 350 ms) vorhanden Anschlusskabel Modell 8355.90 vorhanden ▶ Schließer zur Auslösung der Kleinspülmenge zwischen dem grünen (1) und dem gelben Kabel (3) anschließen. ▶ Schließer zur Auslösung der Großspülmenge zwischen dem grünen (1) und dem weißen Kabel (2) anschließen.

  • Seite 39: Inbetriebnahme

    Handhabung Inbetriebnahme 3.3.1 Spülung einstellen Programmiersperre Die Steuerung kann nach dem Anlegen der Versorgungsspannung für 30 Minuten programmiert werden. Nach Ablauf der 30 Minuten wechselt die Steuerung in den Normalbetrieb – die Programmierung ist gesperrt. Wenn die Einstellungen nach dieser Zeit geändert werden sollen, muss die Steuerung für mindestens 10 Sekunden von der Spannungsversor‐...
  • Seite 40 Handhabung Spülmenge einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv. Das Programmierset ist vorhanden. ▶ Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. ▶ Kabel des Programmierkontakts an die Steuerung anschließen. WC-Spülauslösung...
  • Seite 41 Handhabung ▶ Magnetschlüssel über den Programmierkontakt halten. Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. ▷ ▶ Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 1. Signalton Spülmenge klein 3 l und groß 4,5 l 2.

  • Seite 42: Hygiene+ Funktion Einstellen

    Handhabung ▶ Schutzkappe auf den Kontakt aufstecken. 3.3.2 Hygiene+ Funktion einstellen Bei der Auslieferung ist die Hygiene+ Funktion der Spülung deaktiviert. Wenn Sie die Hygiene+ Funktion nutzen wollen, müssen die hier beschriebenen Einstellungen vorgenommen werden. Die Auswahl der Spülmenge für die Hygiene+ Funktion kann nur erfolgen, wenn zuvor die Hygiene+ Funktion durch Auswahl eines Zeitintervalls aktiviert wurde.
  • Seite 43 Handhabung Spülintervall einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „ Program‐ miersperre “ auf Seite 39. Das Programmierset ist vorhanden. ▶ Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. ▶...
  • Seite 44 Handhabung ▶ Magnetschlüssel vor den Programmierkontakt halten. Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. ▷ ▶ Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 8. Signalton Hygiene+ Spülmenge 3 l (Werkseinstellung, wenn Hygiene+ aktiv ist) 9.
  • Seite 45 Handhabung ▶ Schutzkappe auf den Kontakt aufstecken. Hygiene+ Spülmenge einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „ Program‐ miersperre “ auf Seite 39. Das Programmierset ist vorhanden. Das Hygiene+ Intervall ist eingestellt. ▶...
  • Seite 46 Handhabung ▶ Kabel des Programmierkontaktes an die Steuerung anschließen. ▶ Magnetschlüssel vor den Programmierkontakt halten. ▷ Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. ▶ Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach...

  • Seite 47: Fehler, Störungen Und Abhilfe

    Handhabung ▶ Kabel des Programmierkontaktes abziehen. ▶ Schutzkappe auf den Kontakt aufstecken. Fehler, Störungen und Abhilfe Fehler Ursache Abhilfe WC spült nicht Versorgungsspannung ausgefallen manuelle Auslösung betätigen Spülkasten ist noch nicht voll‐ Warten, bis der Spülkasten ausrei‐ ständig gefüllt chend gefüllt ist Kein Wasser im Spülkasten, Eck‐...

  • Seite 48: Pflege Und Wartung

    Handhabung Fehler Ursache Abhilfe Steckerpolung Antriebseinheit / Steckerverbindung prüfen, farb‐ Steuerung falsch liche Kennzeichnung beachten Ä „Steuerung anschließen“ auf Seite 26 manuelle Auslösung funktioniert Mechanik ist nicht mit Bügel ver‐ Mechanik in Bügel einhängen nicht bunden Pflege und Wartung 3.5.1 Pflegehinweise Die Spülauslösung erfordert keine Pflege.

  • Seite 49: Entsorgung

    Handhabung ▶ Batteriefach öffnen und leere Batterien entnehmen. ▶ Neue Batterien einsetzen und Batteriefach wieder schließen. ▶ Batteriefach auf dem Halter der Steuerung ablegen. Batteriefach bei Bedarf mit einem Kabelbinder sichern. ▶ Mechanik wieder einsetzen und verriegeln. ▶ Betätigungsplatte nach Anleitung montieren. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z.
  • Seite 50 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN170241...
